فاصله میلگرد در بتن چقدر باید باشد؟

 طراحی سازه های بتن آرمه بر پایه همکاری متقابل فولاد و بتن استوار است. برای اینکه این دو ماده بتوانند به صورت یکپارچه عمل کنند، نحوه قرارگیری آن ها در کنار یکدیگر اهمیت حیاتی دارد. یکی از چالش برانگیزترین مباحث در کارگاه های ساختمانی، رعایت دقیق فاصله میلگرد در بتن است.

 این فاصله نه تنها بر ظرفیت باربری سازه تاثیر میگذارد، بلکه مستقیما با کیفیت بتن ریزی و دوام سازه در طول عمر مفید آن در ارتباط است. اگر فاصله میلگرد در بتن به درستی رعایت نشود، بتن ریزی دچار اختلال شده و پدیده هایی نظیر کرموشدگی بتن یا عدم پیوستگی کامل بین آرماتور و بتن رخ می دهد که در نهایت منجر به کاهش شدید امنیت جانی و مالی ساکنان ساختمان میشود.

در مهندسی سازه، میلگردها وظیفه تحمل نیروهای کششی را بر عهده دارند و بتن به عنوان محافظ و تحمل کننده نیروهای فشاری عمل میکند. برای انتقال صحیح این نیروها، بتن باید بتواند به طور کامل دور تا دور میلگرد را احاطه کند.

اهمیت فاصله میلگرد

بسیاری از ناظران و مجریان پروژه های ساختمانی بر این باورند که هرچه تعداد میلگرد در یک مقطع بیشتر باشد، مقاومت آن بالاتر میرود. اما واقعیت مهندسی نشان میدهد که اگر تراکم آرماتورها به حدی برسد که فاصله میلگرد در بتن از حد مجاز کمتر شود، سازه به شدت آسیب پذیر خواهد شد.

اهمیت این موضوع در مناطق لرزه خیز دوچندان است. فاصله بندی صحیح باعث می شود که بتن به صورت همگن در مقطع پخش شده و از ایجاد حفره های هوا که نقاط ضعف سازه محسوب میشوند، جلوگیری گردد.

تاثیر بر مقاومت سازه

مقاومت نهایی یک تیر یا ستون بتنی به چسبندگی یا اصطلاحا "باند" بین بتن و فولاد بستگی دارد. اگر فاصله میلگرد در بتن خیلی کم باشد، فضای کافی برای تشکیل لایه چسبندگی وجود نخواهد داشت و میلگردها در هنگام اعمال بار، به جای همکاری با بتن، از درون آن لیز میخورند. این پدیده باعث شکست ناگهانی و ترد سازه می شود.

 از سوی دیگر، توزیع متناسب آرماتورها با رعایت فاصله میلگرد در بتن باعث میشود که تنش ها به صورت یکنواخت در سطح مقطع پخش شده و تمامی ظرفیت تئوریک مقطع در عمل به کار گرفته شود.

تاثیر بر ترک خوردگی بتن

بتن به طور ذاتی در برابر کشش ضعیف است و مستعد ترک خوردگی میباشد. میلگردها با کنترل عرض ترک ها، دوام سازه را حفظ میکنند. اگر فاصله میلگرد در بتن از حداکثر مجاز آیین نامه ای بیشتر شود، عرض ترک های سطحی افزایش یافته و این موضوع راه را برای نفوذ عوامل مهاجم نظیر یون کلر و رطوبت باز می کند.

 رعایت دقیق فاصله میلگرد در بتن باعث می شود که ترک ها به صورت مویی و توزیع شده در سطح مقطع ظاهر شوند که این امر مانع از زنگ زدگی آرماتورها و تخریب زودرس بتن در محیط های خورنده می گردد.

تاثیر بر رفتار لرزه ای

در زمان وقوع زلزله، سازه باید بتواند تغییر شکل های بزرگی را بدون فروپاشی تحمل کند که به این ویژگی "شکل پذیری" میگویند. رعایت فاصله میلگرد در بتن در نواحی حساس مانند چشمه اتصال تیر به ستون، نقشی کلیدی در شکل پذیری سازه دارد.

فواصل خیلی نزدیک آرماتورهای طولی و خاموت ها مانع از محصورشدگی درست هسته بتنی میشود. همچنین، اگر فاصله میلگرد در بتن استاندارد نباشد، امکان اجرای صحیح آرماتوربندی و مهار میلگردها وجود نخواهد داشت و در نتیجه سازه در اولین تکان های شدید زلزله دچار گسیختگی در اتصالات می شود.

ضوابط آیین نامه ای

آیین نامه بتن ایران و مبحث نهم مقررات ملی ساختمان، ضوابط بسیار سخت گیرانه ای برای تعیین فاصله میلگرد در بتن وضع کرده اند. این ضوابط بر اساس قطر میلگرد، ابعاد بزرگترین سنگدانه بتن و شرایط محیطی تعیین میشوند. هدف اصلی این است که بتن بتواند به راحتی از بین میلگردها عبور کند. به طور کلی، فاصله میلگرد در بتن نباید از ۲۵ میلی متر یا قطر میلگرد بزرگتر کمتر باشد.

 همچنین این فاصله باید حداقل ۱.۳۳ برابر قطر بزرگترین سنگدانه مصرفی در بتن باشد تا از پدیده پل بستن سنگدانه ها جلوگیری شود.

فاصله مجاز میلگرد در تیر

در تیرهای بتنی، میلگردهای طولی معمولا در دو یا چند سفره قرار میگیرند. فاصله میلگرد در بتن در راستای افقی در تیرها نباید از قطر میلگرد بزرگتر، ۲۵ میلی متر و ۱.۳۳ برابر قطر سنگدانه کمتر باشد. اگر میلگردها در چند لایه قرار می گیرند، فاصله میلگرد در بتن در لایه های عمودی نباید از ۲۵ میلی متر کمتر باشد.

میلگردهای لایه های بالایی باید دقیقا بالای میلگردهای لایه پایینی قرار گیرند تا فضای کافی برای عبور لوله لرزاننده (ویبراتور) فراهم شود. رعایت نکردن این فاصله باعث ایجاد فضاهای تهی در زیر میلگردهای اصلی تیر میشود.

فاصله مجاز میلگرد در ستون

در ستون ها به دلیل فشار محور بالا، رعایت فاصله میلگرد در بتن اهمیت مضاعفی دارد. بر اساس آیین نامه، فاصله آزاد بین میلگردهای طولی در ستون ها نباید از ۱.۵ برابر قطر بزرگترین میلگرد، ۴۰ میلی متر و ۱.۳۳ برابر قطر بزرگترین سنگدانه کمتر باشد.

حداکثر فاصله میلگرد در بتن برای ستون ها نیز محدود شده است تا از کمانش میلگردهای طولی جلوگیری شود. در ستون های با تراکم بالای آرماتور، استفاده از میلگردهای گروهی یکی از راهکارهایی است که برای تامین فاصله میلگرد در بتن و امکان ویبره زدن صحیح پیشنهاد می شود.

فاصله مجاز میلگرد در دال

دال های بتنی به دلیل سطح وسیع و ضخامت کم، رفتاری متفاوت دارند. در دال ها، علاوه بر حداقل فاصله، حداکثر فاصله میلگرد در بتن نیز بسیار مهم است. بر اساس ضوابط، حداکثر فاصله میلگرد در بتن در دال های معمولی نباید از ۲ برابر ضخامت دال یا ۳۵۰ میلی متر (هر کدام کمتر است) تجاوز کند.

برای آشنایی با نوع خاص آن، مقاله میلگرد حرارتی چیست؟ را بخوانید.

در دال های با عملکرد برشی، این فاصله به ۱.۵ برابر ضخامت یا ۲۵۰ میلی متر محدود میشود. رعایت حداکثر فاصله میلگرد در بتن در دال ها برای کنترل ترک های ناشی از افت (انقباض) و حرارت ضروری است تا یکپارچگی سقف حفظ شود.

جدول فاصله مجاز میلگرد در تیر، ستون و دال

برای سهولت در کار اجرایی و نظارت سریع در کارگاه، مقادیر استاندارد فاصله میلگرد در بتن در جدول زیر خلاصه شده است. این مقادیر بر اساس حداقل های عمومی آیین نامه ای استخراج شده اند:

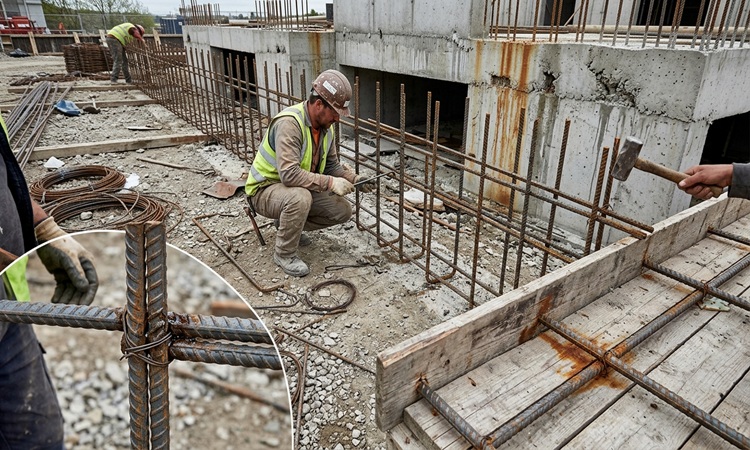

خطاهای اجرایی رایج

در کارگاه های ساختمانی، به دلیل سرعت بالای اجرا و یا عدم تخصص کارگران آرماتوربند، خطاهای زیادی در تنظیم فاصله میلگرد در بتن رخ میدهد. یکی از این خطاها، چسباندن میلگردها به یکدیگر در محل همپوشانی (وصله) بدون رعایت فاصله جانبی است. این کار باعث می شود بتن به داخل وصله نفوذ نکند و انتقال نیرو مختل شود.

ابتدا بدانید وصله میلگرد چیست؟ و سپس اصول آن را رعایت کنید.

خطا در نصب اسپیسرها یا لقمه های بتنی نیز باعث میشود که فاصله میلگرد در بتن تا لبه قالب (پوشش بتن) رعایت نشود که نتیجه آن زنگ زدگی سریع آرماتورها خواهد بود.

کم و زیاد شدن فاصله میلگرد

کم شدن فاصله میلگرد در بتن معمولا در محل چشمه اتصال یا در تیرهای پرآرماتور رخ میدهد. در این حالت، بتن ریزی با مشکل مواجه شده و پیمانکار معمولا با اضافه کردن آب به بتن سعی در روان کردن آن میکند که این کار مقاومت نهایی را به شدت کاهش می دهد.

از سوی دیگر، زیاد شدن فاصله میلگرد در بتن اغلب در دال ها و فونداسیون ها دیده می شود که نتیجه آن کاهش ظرفیت خمشی و ایجاد ترک های عمیق در بتن است. هر دو حالت، ایمنی سازه را به خطر انداخته و نیاز به بازسازی های هزینه بر در آینده ایجاد میکند.

پیامدهای سازه ای

پیامدهای ناشی از عدم رعایت فاصله میلگرد در بتن تنها به زیبایی ظاهری بتن محدود نمی شود. کرموشدگی ناشی از تراکم بالای آرماتور، باعث میشود بخش بزرگی از مقطع بتنی عملا در تحمل بار مشارکت نکند. همچنین، در صورت عدم رعایت فاصله میلگرد در بتن، در زمان حریق، حرارت به سرعت به لایه های داخلی نفوذ کرده و باعث کمانش ناگهانی میلگردها و فروپاشی سازه می شود.

در بلند مدت نیز، نفوذ رطوبت به دلیل عدم تراکم درست بتن بین میلگردها، منجر به قلوه کن شدن بتن و اکسیداسیون فولاد میگردد که دوام سازه را به شدت کاهش می دهد.

جمع بندی

رعایت دقیق فاصله میلگرد در بتن یکی از اصول بنیادین در مهندسی ساختمان است که مرز بین یک سازه بادوام و یک سازه ناایمن را تعیین میکند. ضوابط آیین نامه ای در مورد حداقل و حداکثر فواصل، با هدف تامین پیوستگی کامل بین بتن و فولاد، امکان بتن ریزی صحیح و کنترل ترک ها تدوین شده اند. مهندسین مجری و ناظر موظف هستند پیش از بتن ریزی، تمامی المان ها را از نظر رعایت فاصله میلگرد در بتن چک کرده و از ابزارهایی مانند اسپیسر برای تثبیت آرماتورها استفاده کنند.

همچنین مطالعه محاسبه پرت میلگرد چگونه انجام می شود و چگونه ضایعات پروژه را کاهش دهیم؟ برای بهینه سازی مصرف آرماتور توصیه می شود.

 توجه به این جزییات اجرایی، اگرچه ممکن است زمان بر به نظر برسد، اما ضامن پایداری سازه در برابر بارهای ثقلی و لرزه ای و همچنین محافظت از سرمایه های ملی در برابر فرسودگی زودرس خواهد بود. عدم توجه به فاصله میلگرد در بتن میتواند منجر به خسارات جبران ناپذیری شود که با هیچ هزینه ای در آینده قابل ترمیم نیست.

سوالات متداول

• اگر فاصله میلگرد در بتن از ۲۵ میلی متر کمتر شود چه باید کرد؟

در صورتی که محدودیت ابعادی مقطع اجازه افزایش فاصله را نمیدهد، میتوان از میلگردهای گروهی (بسته ای) استفاده کرد. در این روش، حداکثر ۳ یا ۴ میلگرد به هم چسبانده میشوند تا فاصله میلگرد در بتن در سایر قسمت های مقطع افزایش یابد، البته ضوابط خاص گروهی باید رعایت شود.

• آیا سایز سنگدانه بتن در تعیین فاصله میلگرد در بتن تاثیر دارد؟

بله، بر اساس آیین نامه، فاصله آزاد بین میلگردها باید حداقل ۱.۳۳ برابر قطر بزرگترین سنگدانه بتن باشد. اگر سنگدانه ها بزرگتر از این فاصله باشند، پشت میلگردها گیر کرده و باعث ایجاد حفرات خالی در زیر آرماتورها می شوند.

• حداکثر فاصله میلگرد در بتن در فونداسیون چقدر است؟

در فونداسیون های گسترده یا نواری، حداکثر فاصله میلگرد در بتن نباید از ۳۵۰ میلی متر تجاوز کند. فواصل بیشتر از این مقدار باعث میشود که بتن بین دو میلگرد تحت اثر بارهای متمرکز دچار ترک خوردگی شدید شود.

• نقش اسپیسر در حفظ فاصله میلگرد در بتن چیست؟

 اسپیسرها قطعات پلاستیکی یا بتنی هستند که بین میلگرد و قالب قرار میگیرند. وظیفه اصلی آن ها حفظ فاصله میلگرد در بتن تا بدنه قالب است تا پوشش بتنی مورد نیاز تامین شود و میلگرد از گزند عوامل محیطی در امان بماند.

• در صورت تراکم زیاد میلگرد در ستون، چگونه فاصله میلگرد در بتن را رعایت کنیم؟

در چنین شرایطی پیشنهاد میشود از بتن های خودتراکم (SCC) استفاده گردد که قدرت روان شوندگی بالایی دارند و بدون نیاز به لرزاننده، از میان کمترین فاصله میلگرد در بتن عبور کرده و تمام مقطع را پر می کنند.
