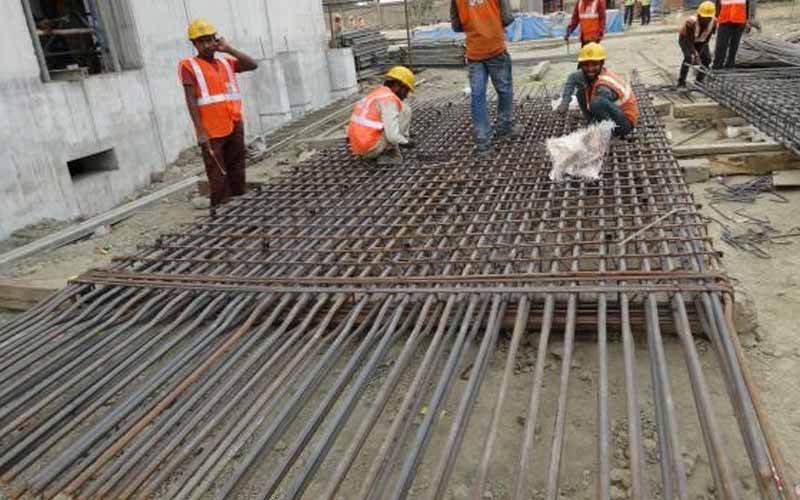

وصله میلگرد چیست؟

 در سازه های بتن آرمه، میلگرد نقشی حیاتی در تحمل نیروهای کششی و فشاری دارد. اما در مسیر اجرای یک سازه، همیشه امکان استفاده از میلگردهای یک تکه و بدون انقطاع وجود ندارد. محدودیت حمل ونقل، نیاز به ادامه میلگرد در مسیر طولی، شرایط اجرایی، تغییر نقشه یا حتی الزامات طراحی باعث می شوند میلگردها در نقطه ای به یکدیگر متصل شوند. در همین مرحله است که مفهوم وصله میلگرد اهمیت پیدا می کند.

وصله میلگرد روشی برای اتصال دو میلگرد به منظور انتقال نیرو از یک عضو به عضو دیگر است؛ اگر این وصله به صورت اصولی انجام نشود، مقاومت سازه به شدت تحت تأثیر قرار خواهد گرفت. اجرای وصله باید مطابق با استانداردهای طراحی و اصول آیین نامه ای صورت گیرد.

درواقع وصله میلگرد تنها یک کار اجرایی ساده نیست، بلکه یک فرآیند فنی دقیق است که باید نحوه انتقال نیرو را به شکلی مطمئن تضمین کند. در این مقاله از پرگاس فلز ابتدا توضیح می دهیم وصله میلگرد چیست و سپس انواع وصله، روش های پرکاربرد، الزامات فنی و خطاهای رایج آن را بررسی می کنیم.

وصله میلگرد چیست و در چه مواقعی از آن استفاده می شود؟

وصله میلگرد به معنای اتصال طولی دو میلگرد در یک خط مستقیم است تا رفتار یکپارچه آن ها در سازه حفظ شود. در بسیاری از مواقع، طول میلگردهای کارخانه ای که معمولاً ۱۲ متر است، برای استفاده در برخی اعضای سازه مانند ستون ها، تیرها یا دیوارهای برشی کافی نیست. بنابراین میلگرد باید به اندازه موردنیاز ادامه پیدا کند و همین نیاز اجرای وصله را ایجاد می کند.

یکی از مهم ترین دلایلی که باعث می شود بدانیم وصله میلگرد چیست، انتقال نیروهای کششی و فشاری به صورت ایمن در ناحیه اتصال است. اگر وصله به درستی انجام نشود، نیروها از یک میلگرد به دیگری منتقل نمی شود و ناحیه وصله دچار گسیختگی خواهد شد. به همین دلیل آیین نامه ها تعداد، محل و طول وصله را مشخص کرده اند.

از دیگر موارد نیاز به وصله می توان به قطع شدن میلگرد به دلیل برخورد با دهانه بازشو، تغییر مسیر میلگرد، اصلاحات کارگاهی یا نیاز به تقویت محل اتصال اشاره کرد. در تمام این موارد هدف آن است که اتصال میلگرد به گونه ای باشد که رفتار سازه تحت بارگذاری دچار افت مقاومت نشود.

بررسی انواع وصله میلگرد در پروژه های بتنی

برای درک بهتر اینکه وصله میلگرد چیست، باید انواع روش های اتصال میلگرد را بشناسیم. وصله ها به دو دسته کلی پوششی و مکانیکی تقسیم می شوند و هرکدام عملکرد، مزایا و محدودیت های خود را دارند. نوع وصله مورد استفاده، به قطر میلگرد، نوع عضو سازه، شرایط بارگذاری، نیاز طراحی و امکانات اجرایی بستگی دارد.

یکی از انواع بسیار ساده و رایج روش اتصال میلگردها، وصله پوششی می باشد. در این روش، دو میلگرد بر روی هم قرار گرفته و با استفاده از خم و یا خاموت مهار می شوند. برای میلگردهای با قطر کم تا متوسط مانند میلگرد ساده می توان از این روش اتصال استفاده کرد. در قطرهای بزرگ یا محل هایی که تراکم آرماتور زیاد است، استفاده از روش پوششی ممکن است مشکلات اجرایی ایجاد کند.

وصله مکانیکی که به نام وصله کوپلری نیز شناخته می شود، روشی است که در آن دو میلگرد به کمک یک قطعه فلزی مکانیکی (کوپلر) به یکدیگر متصل می شوند. این نوع وصله برای سازه های بلندمرتبه، پروژه های حساس و میلگردهای با قطر زیاد مناسب است. در ادامه هر نوع وصله را به صورت تخصصی تر بررسی می کنیم.

وصله پوششی (Lap Splice)؛ رایج ترین روش اتصال میلگردها

وصله پوششی یا «وصله همپوشانی» یکی از قدیمی ترین و پرکاربردترین روش های اتصال میلگرد است. در این روش دو میلگرد روی یکدیگر قرار می گیرند و طول مشخصی از آن ها با هم پوشش داده می شود. این طول پوشش با توجه به قطر میلگرد و نوع بارگذاری از پیش تعیین شده است. دلیل انتخاب چنین طولی این است که نیروهای کششی و فشاری از طریق اصطکاک و چسبندگی بتن به میلگرد، از یک میلگرد به دیگری منتقل شود.

برای شناخت اینکه وصله میلگرد چیست، باید بدانیم طول وصله یکی از مهم ترین پارامترها در اجرای وصله پوششی است. اگر طول کافی رعایت نشود، میلگرد در ناحیه وصله جدا شده و عملکرد سازه ای مختل می شود. طول وصله معمولاً ۴۰ تا ۶۰ برابر قطر میلگرد است، اما در آیین نامه ها بسته به شرایط مختلف، مقدار دقیقی تعیین شده است.

وصله پوششی در تیرها، ستون ها، دیوارهای برشی و فونداسیون کاربرد دارد، اما محدودیت هایی نیز دارد. اگر قطر میلگرد زیاد باشد یا تعداد وصله ها در یک مقطع زیاد شود، میلگردها در ناحیه وصله جمع شده و تراکم آرماتور بالا می رود. این موضوع بتن ریزی را دشوار می کند و ممکن است باعث ایجاد حفره یا کاهش کیفیت بتن شود.

وصله مکانیکی یا کوپلری؛ ساختار، عملکرد و مزایا

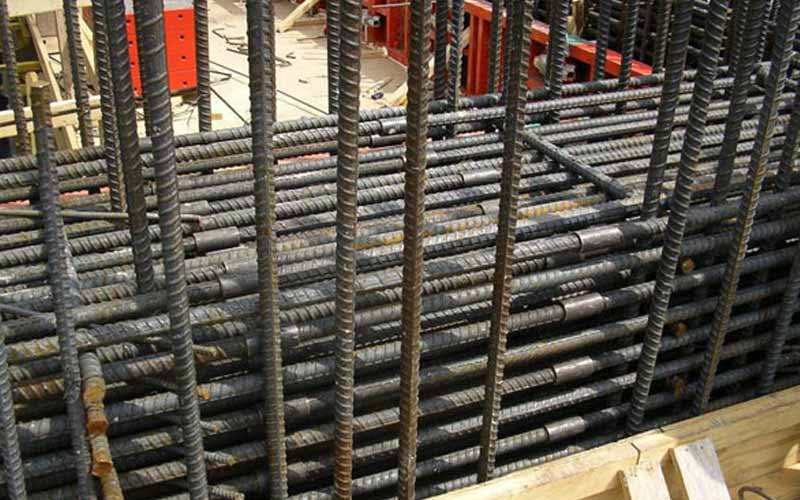

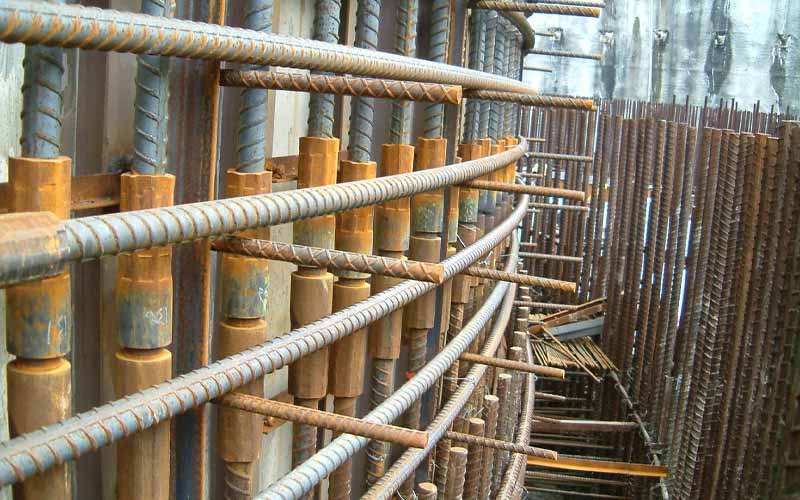

وصله مکانیکی یا همان وصله کوپلری یکی از مدرن ترین روش های اتصال میلگرد است و در بسیاری از پروژه های عمرانی پیشرفته مورد استفاده قرار می گیرد. در این روش، دو میلگرد توسط یک قطعه فلزی با استحکام بالا به نام کوپلر به یکدیگر متصل می شوند. کوپلرها دارای رزوه داخلی هستند و میلگردها پس از رزوه شدن در داخل آن پیچ می شوند.

درک اینکه وصله میلگرد چیست، بدون شناخت کامل وصله کوپلری امکان پذیر نیست. این نوع وصله انتقال نیروی کششی و فشاری را به صورت مستقیم و بدون وابستگی به چسبندگی با بتن فراهم می کند. به همین دلیل در سازه هایی که بارگذاری سنگین تری دارند یا در محل هایی که اجرای وصله پوششی دشوار است، کوپلر بهترین گزینه است.

یکی از مهم ترین مزایای وصله مکانیکی، کاهش تراکم آرماتور است. برخلاف وصله پوششی که دو میلگرد باید روی هم قرار بگیرند، در روش کوپلری تنها نقاط انتهایی میلگرد به هم متصل می شوند و فضای زیادی از مقطع اشغال نمی شود. همچنین این وصله برای میلگردهای با قطر بزرگ بسیار مناسب است، زیرا طول وصله پوششی برای چنین قطرهایی بسیار زیاد می شود.

وصله کوپلری دقت اجرایی بیشتری نیز دارد. کارخانه ها کوپلرها را مطابق استانداردهای بین المللی تولید می کنند و اتصالات آن ها مقاومت بسیار بالایی دارد. به همین دلیل در سازه های بلندمرتبه، تونل ها، پل ها و پروژه هایی که نیاز به کنترل کیفیت دقیق دارند، از وصله مکانیکی استفاده می شود.

استانداردهای طراحی و اجرای وصله میلگرد در سازه های بتنی

اجرای وصله میلگرد بدون رعایت استانداردها می تواند خطرات جدی برای سازه ایجاد کند. به همین دلیل آیین نامه های معتبر مانند آیین نامه بتن ایران (آبا)، ACI آمریکا و BS انگلستان دستورالعمل های مشخصی برای وصله ارائه کرده اند. این استانداردها شامل مواردی مانند طول وصله، محل مجاز وصله، تعداد مجاز وصله در یک مقطع و الزامات طراحی هستند.

در آیین نامه ACI، اجرای وصله پوششی در ناحیه کششی شدید محدود شده است. همچنین مشخص شده که وصله ها نباید در نقاطی که تنش زیادی دارند مانند وسط دهانه تیرها اعمال شوند. در ستون ها، وصله ها باید در ناحیه فشاری انجام شوند تا نیروها بهتر منتقل شوند. استانداردها همچنین حداقل فاصله بین وصله ها را مشخص کرده اند تا تراکم آرماتور بیش از حد نشود.

برای آشنایی بهتر با اینکه وصله میلگرد چیست، باید بدانیم استانداردها در وصله مکانیکی نیز محدودیت هایی تعیین کرده اند. برای مثال، کوپلر باید توان تحمل کشش کامل میلگرد را داشته باشد و آزمایش های کششی و فشاری روی آن انجام شود.

جدول مقایسه ویژگی های وصله پوششی و وصله مکانیکی

خطاهای رایج در اجرای وصله و تاثیر آن بر مقاومت سازه

آخرین موضوع در شناخت اینکه وصله میلگرد چیست، بررسی خطاهای رایج اجرایی است. یکی از مهم ترین خطاها، رعایت نکردن طول کافی برای وصله پوششی است. کاهش طول وصله باعث جداشدگی میلگرد و شکست در ناحیه اتصال می شود. خطای دیگر، اجرای تعداد زیاد وصله در یک ناحیه است که باعث کاهش کیفیت بتن ریزی و ضعف ساختاری مقطع می شود.

در وصله های مکانیکی نیز اشتباهاتی مانند رزوه کاری غیراستاندارد، استفاده از کوپلر نامرغوب یا سفت نکردن کامل اتصالات می تواند موجب گسیختگی شود. اگر کوپلر متناسب با قطر و گرید میلگرد انتخاب نشود، انتقال نیرو به درستی انجام نخواهد شد.

اجرای وصله در نواحی تحت کشش زیاد، عدم چیدمان صحیح میلگرد، فاصله کم بین وصله ها و استفاده از میلگرد زنگ زده یا خم شده نیز از دیگر خطاهای رایجی است که مقاومت سازه را به طور جدی کاهش می دهد.

سخن پایانی

وصله میلگرد یکی از اجزای بنیادی در اجرای سازه های بتن آرمه است. دانستن اینکه وصله میلگرد چیست و چه انواعی دارد، برای تمامی فعالان صنعت ساختمان ضروری است. انتخاب نوع مناسب وصله و اجرای صحیح آن نه تنها مقاومت سازه را تضمین می کند، بلکه از بروز مشکلات اجرایی و هزینه های اضافی جلوگیری می کند.

وصله پوششی اگرچه روشی ساده و رایج است، اما محدودیت هایی دارد و باید با رعایت دقیق آیین نامه ها اجرا شود. از سوی دیگر، وصله مکانیکی با مزایای قابل توجه خود، گزینه ای مطمئن برای پروژه های سنگین محسوب می شود. آگاهی از استانداردها و اجتناب از خطاهای اجرایی نیز نقش مهمی در کیفیت نهایی سازه دارد.

سوالات متداول

1. آیا می توان در هر نقطه ای از عضو بتنی وصله میلگرد اجرا کرد؟

   خیر، آیین نامه ها محل وصله را محدود کرده اند و اجرای آن در نواحی کششی شدید یا مناطق بحرانی ممنوع است.

2. کدام نوع وصله برای میلگردهای قطر بالا مناسب تر است؟

   وصله مکانیکی یا کوپلری بهترین گزینه است زیرا طول وصله پوششی برای قطر بالا بسیار زیاد می شود و تراکم آرماتور را افزایش می دهد.

3. چرا رعایت طول وصله پوششی اهمیت دارد؟

   زیرا انتقال نیرو از طریق چسبندگی بتن و میلگرد تنها در صورت وجود طول کافی انجام می شود؛ کاهش طول وصله باعث شکست اتصال خواهد شد.
