نحوه ساخت جک هیدرولیک صنعتی 0 تا 100
- توضیحات
نحوه ساخت جک هیدرولیک صنعتی یکی از مهمترین موضوعات در صنایع هیدرولیک، ماشینسازی، فولاد، معدن، راهسازی، پتروشیمی و تجهیزات سنگین محسوب میشود. بسیاری از افراد تصور میکنند جک هیدرولیک تنها از یک سیلندر و پیستون تشکیل شده است، اما واقعیت این است که طراحی و ساخت یک جک صنعتی استاندارد نیازمند محاسبات مهندسی دقیق، انتخاب متریال مناسب، ماشینکاری تخصصی و رعایت استانداردهای آببندی است.
جک هیدرولیک صنعتی چیست؟
جک هیدرولیک صنعتی سیستمی است که با استفاده از فشار روغن هیدرولیک، نیروی بسیار زیادی تولید کرده و باعث حرکت رفت و برگشتی پیستون در داخل سیلندر میشود. جک هیدرولیک صنعتی یا Hydraulic Cylinder تجهیزی مکانیکی است که انرژی هیدرولیکی موجود در سیال تحت فشار را به حرکت خطی و نیرو تبدیل میکند.

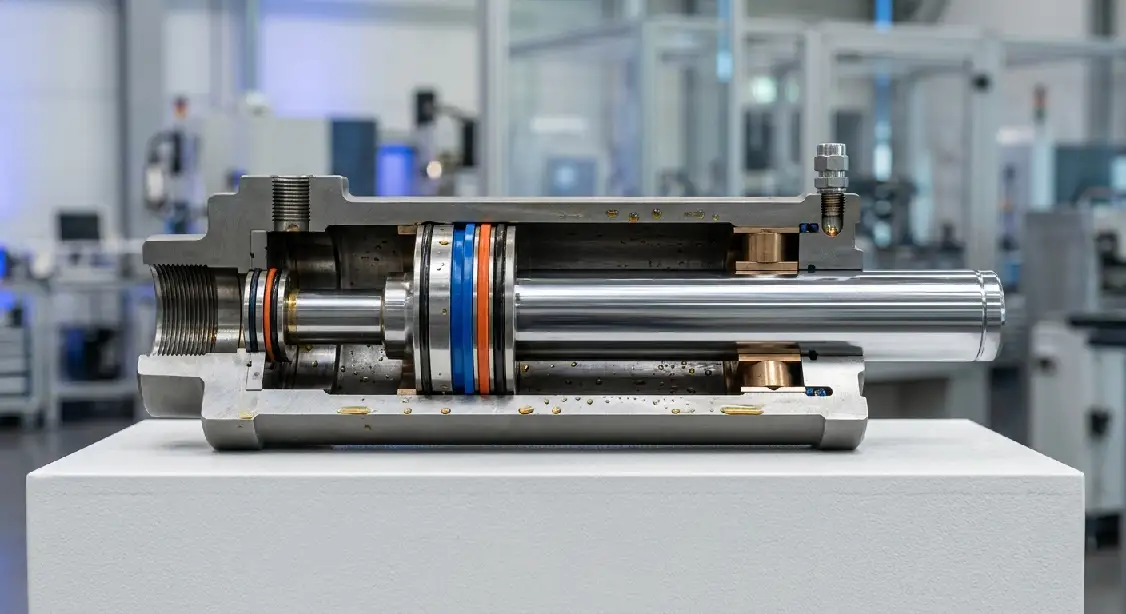

اجزای اصلی جک هیدرولیک
- لوله سیلندر یا لوله هیدرولیک
- پیستون
- شفت یا میله پیستون
- گلویی
- درپوش انتهایی
- پکینگ و آببندها
- بوش راهنما
- اورینگها
- اتصالات روغن
- پیچهای مهاری
هر کدام از این قطعات نقش حیاتی در عملکرد نهایی جک دارند.
اساس عملکرد جک هیدرولیکی
عملکرد جک بر پایه قانون پاسکال است.
طبق این قانون، فشار وارد شده به سیال تراکمناپذیر در تمامی جهات به صورت یکسان منتقل میشود.
هنگامی که روغن تحت فشار وارد سیلندر میشود:
- فشار به پشت پیستون منتقل میشود.
- پیستون شروع به حرکت میکند.
- شفت به جلو رانده میشود.
- نیروی خطی بسیار بزرگی تولید میشود.
فرمول محاسبه نیروی جک
F=P×AF=P\times A
که در آن:
- F = نیرو
- P = فشار هیدرولیک
- A = سطح مقطع پیستون
به همین دلیل با افزایش قطر پیستون میتوان نیروی بیشتری تولید کرد.

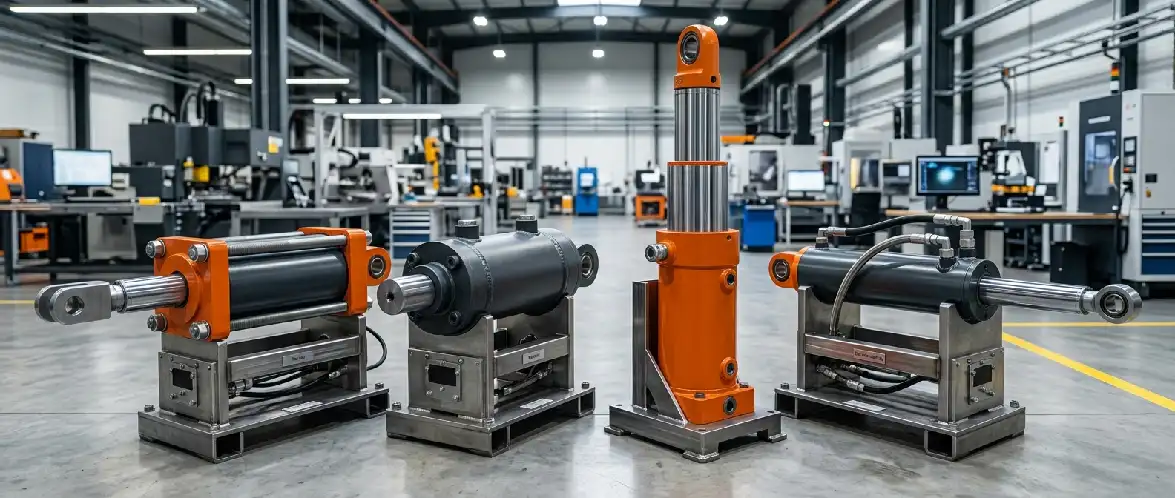

انواع جک هیدرولیک صنعتی
قبل از یادگیری نحوه ساخت جک هیدرولیک صنعتی باید انواع آن را بشناسیم.
جک هیدرولیک یک طرفه

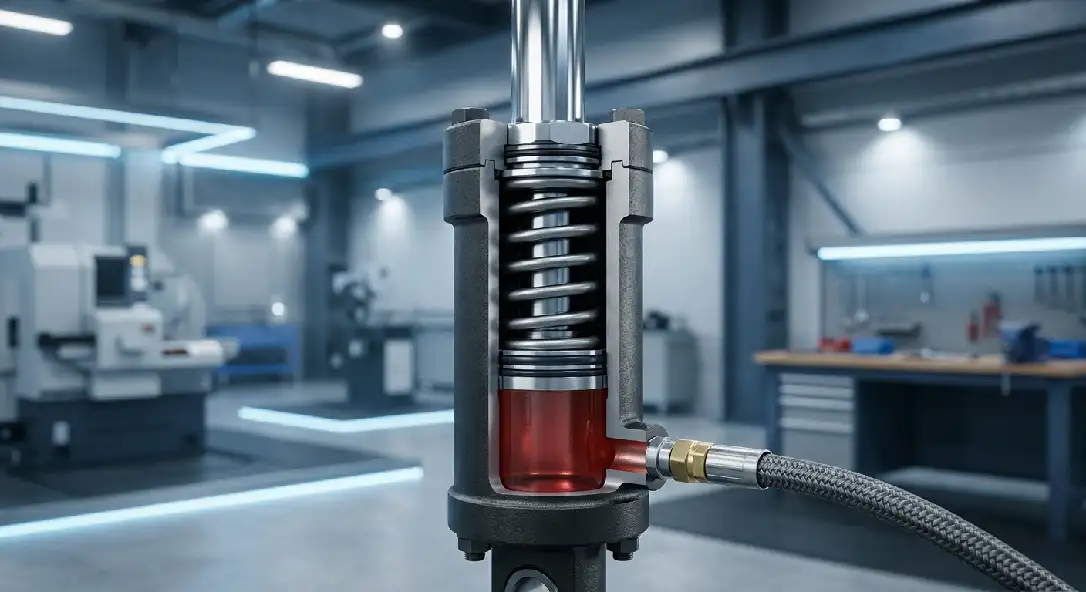

جک هیدرولیک یک طرفه نوعی سیلندر هیدرولیکی است که حرکت آن تنها با فشار روغن در یک جهت انجام میشود و بازگشت پیستون معمولاً توسط فنر، نیروی وزن یا بار خارجی صورت میگیرد. این نوع جک به دلیل ساختار ساده، هزینه نگهداری پایین و عملکرد قابل اعتماد، در تجهیزات صنعتی، ماشینآلات کشاورزی، بالابرها و سیستمهای پرس کاربرد گستردهای دارد.
<< مشاهده قیمت میلگرد ترانس >>
جک هیدرولیک دو طرفه

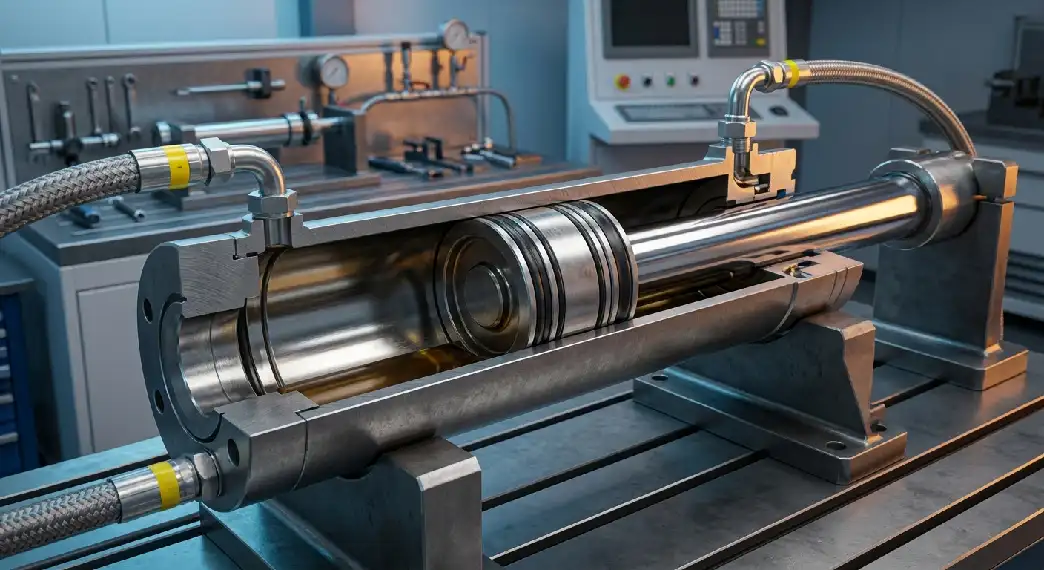

جک هیدرولیک دو طرفه سیستمی است که با ورود روغن به هر دو سمت پیستون، امکان حرکت رفت و برگشت تحت کنترل را فراهم میکند. این جک به دلیل قدرت بالا، دقت عملکرد و کنترل کامل حرکت در ماشینآلات راهسازی، معدنی و صنعتی کاربرد فراوانی دارد. از مزایای آن میتوان به نیروی یکنواخت و راندمان بالا اشاره کرد، در حالی که هزینه ساخت و پیچیدگی سیستم از مهمترین معایب آن محسوب میشود. شکل این جک شامل سیلندر، پیستون، شفت و دو پورت ورودی و خروجی روغن است.

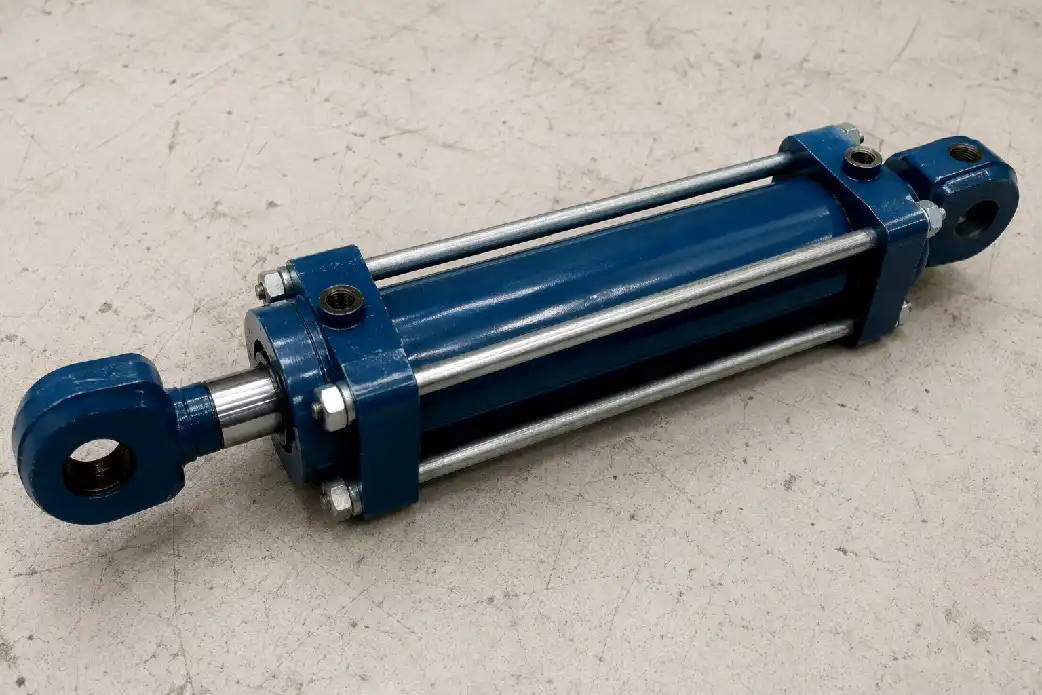

جک هیدرولیک تایراد
جک هیدرولیک تایراد نوعی سیلندر هیدرولیکی است که اجزای آن توسط میلههای مهاری (Tie Rod) به یکدیگر متصل میشوند و به دلیل تعمیرپذیری آسان و استحکام مناسب، در تجهیزات صنعتی، خطوط تولید و ماشینآلات کارخانهای کاربرد گستردهای دارد. از مزایای آن میتوان به نگهداری ساده و هزینه مناسب اشاره کرد، در حالی که ابعاد بزرگتر نسبت به برخی مدلهای جوشی از معایب آن است. شکل این جک شامل سیلندر مرکزی، شفت، پیستون و چند میله مهاری در اطراف بدنه میباشد.
جک هیدرولیک جوشی
جک هیدرولیک جوشی نوعی سیلندر هیدرولیکی است که اجزای آن بهوسیله جوشکاری به یکدیگر متصل میشوند و به دلیل طراحی فشرده و استحکام بالا، در ماشینآلات راهسازی، معدنی و تجهیزات سنگین کاربرد فراوانی دارد. از مزایای آن میتوان به مقاومت بالا در برابر فشار و اشغال فضای کمتر اشاره کرد، اما تعمیرات پیچیدهتر نسبت به مدل تایراد از معایب آن محسوب میشود. شکل این جک شامل بدنه یکپارچه جوشکاریشده، شفت، پیستون و اتصالات جوشی مقاوم است.
جک هیدرولیک تلسکوپی
جک هیدرولیک تلسکوپی از چندین سیلندر تو در تو تشکیل شده است که بهصورت مرحلهای باز و بسته میشوند و امکان ایجاد کورس حرکتی بسیار بلند را در فضای محدود فراهم میکنند. این جک در کامیونهای کمپرسی، جرثقیلها، بالابرها و ماشینآلات حملونقل کاربرد گستردهای دارد. مهمترین مزایای آن طول حرکت زیاد و اشغال فضای کم است، در حالی که ساختار پیچیدهتر و هزینه تعمیر بالاتر از معایب آن به شمار میرود. شکل این جک شبیه چند لوله استوانهای با قطرهای متفاوت است که داخل یکدیگر قرار گرفتهاند.

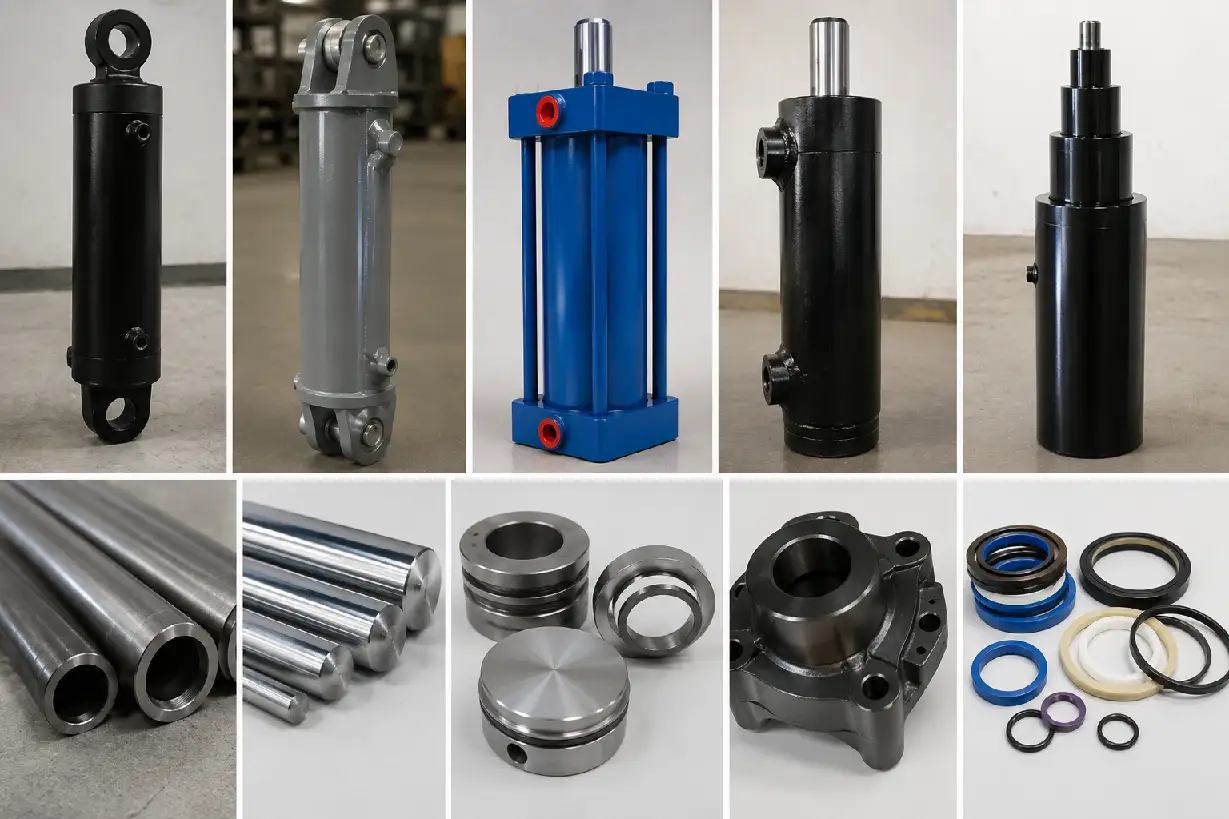

مواد اولیه مورد نیاز برای ساخت جک هیدرولیک صنعتی
در ساخت جک هیدرولیک صنعتی از موادی مانند لوله سیلندری هونینگشده، شفت کروم، فولاد CK45، گلویی، پیستون و انواع آببند استفاده میشود که هر کدام نقش مهمی در استحکام و عملکرد جک دارند. مزیت این مواد، مقاومت بالا در برابر فشار، سایش و خوردگی است، اما استفاده از متریال باکیفیت هزینه تولید را افزایش میدهد. شکل کلی این قطعات شامل لوله استوانهای، شفت صیقلی، پیستون دایرهای و آببندهای حلقهای است که در کنار هم یک جک هیدرولیکی کامل را تشکیل میدهند.

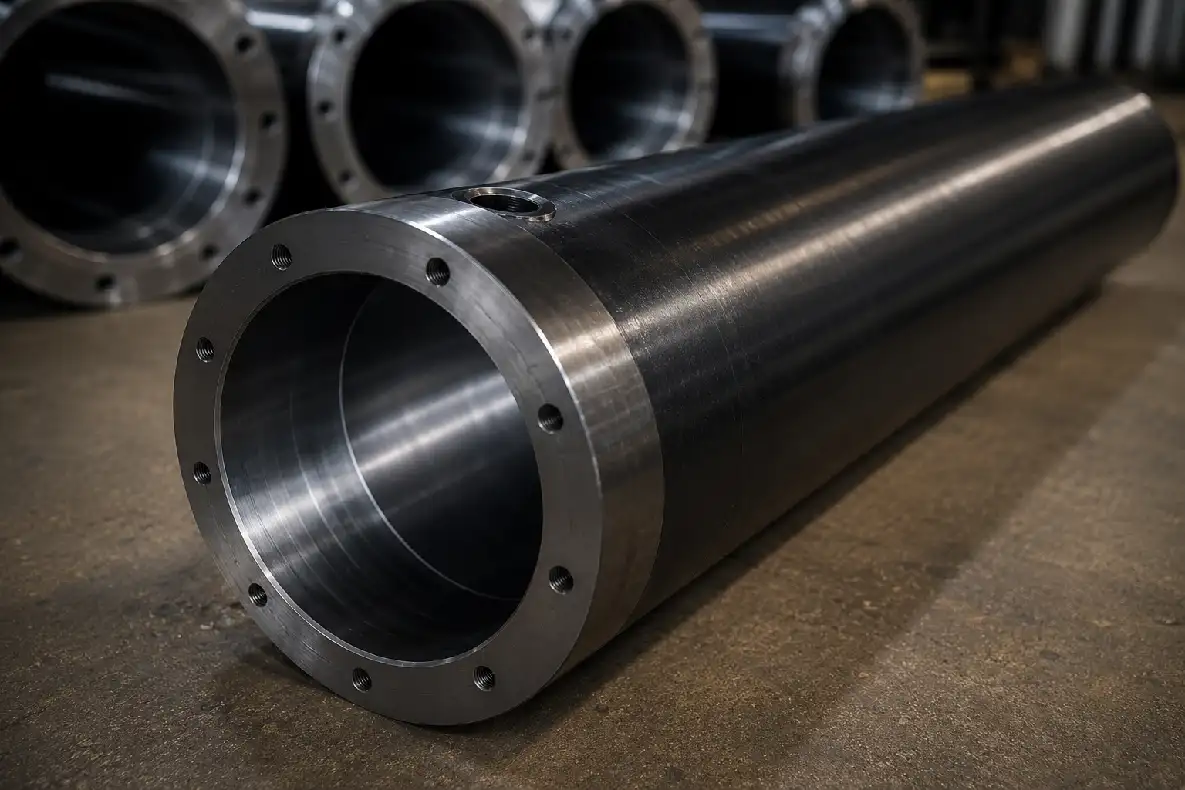

لوله سیلندر
لوله سیلندر بخش اصلی بدنه جک هیدرولیک است که پیستون در داخل آن حرکت میکند و معمولاً از لولههای هونینگشده با دقت بالا ساخته میشود. این قطعه به دلیل سطح داخلی صیقلی، اصطکاک را کاهش داده و باعث افزایش عمر آببندها و راندمان جک میشود. مقاومت بالا در برابر فشار از مهمترین مزایای آن است، اما قیمت بالاتر نسبت به لولههای معمولی از معایب آن محسوب میشود. شکل آن بهصورت یک لوله استوانهای ضخیم با سطح داخلی کاملاً صاف و دقیق است.
معمولاً از ST52 / CK45 / ST52 Honed Tube استفاده میشود.
شفت جک

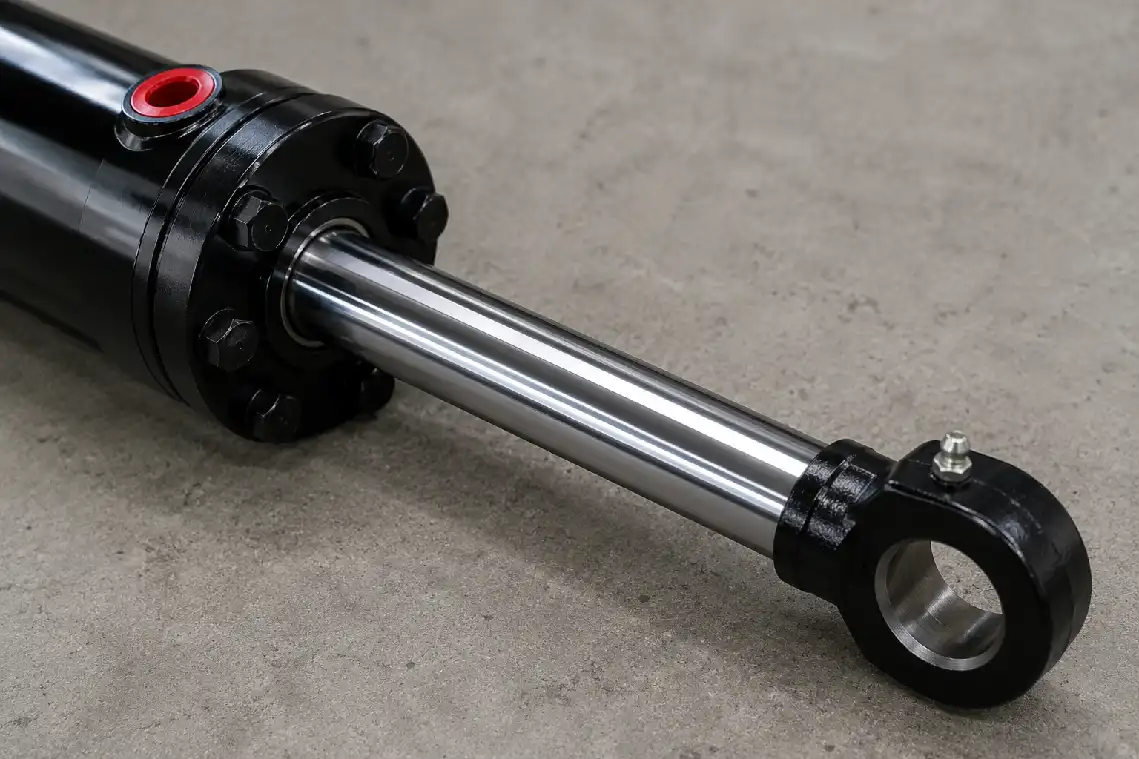

شفت جک یا میله پیستون قطعهای است که نیروی تولیدشده در داخل جک هیدرولیک را به بیرون منتقل میکند و معمولاً از فولادهای مقاوم با پوشش کروم سخت ساخته میشود ( مانند میل کروم یا هارد کروم ). استحکام بالا، مقاومت در برابر سایش و خوردگی از مهمترین مزایای آن هستند، اما در صورت انتخاب قطر نامناسب ممکن است دچار خمش یا آسیب شود. این قطعه در انواع ماشینآلات صنعتی، راهسازی و معدنی کاربرد دارد و شکل آن بهصورت یک میله استوانهای صیقلی و براق است.
برای شفت معمولاً از ck45 / mo40 استفاده میشود.
پیستون
پیستون قطعهای است که داخل لوله سیلندر حرکت کرده و فشار روغن هیدرولیک را به نیروی مکانیکی تبدیل میکند. از مزایای آن میتوان به انتقال مؤثر نیرو و افزایش راندمان جک اشاره کرد، اما در صورت سایش یا خرابی آببندها ممکن است باعث افت فشار و کاهش عملکرد شود. پیستون در تمامی جکهای هیدرولیکی کاربرد دارد و شکل آن معمولاً بهصورت یک دیسک یا استوانه فلزی دایرهای با شیارهای مخصوص نصب آببند است.
پیستون باید مقاومت مکانیکی بالا داشته باشد / وزن مناسب داشته باشد / در برابر سایش مقاوم باشد
جنس رایج : فولاد CK45 / فولاد آلیاژی

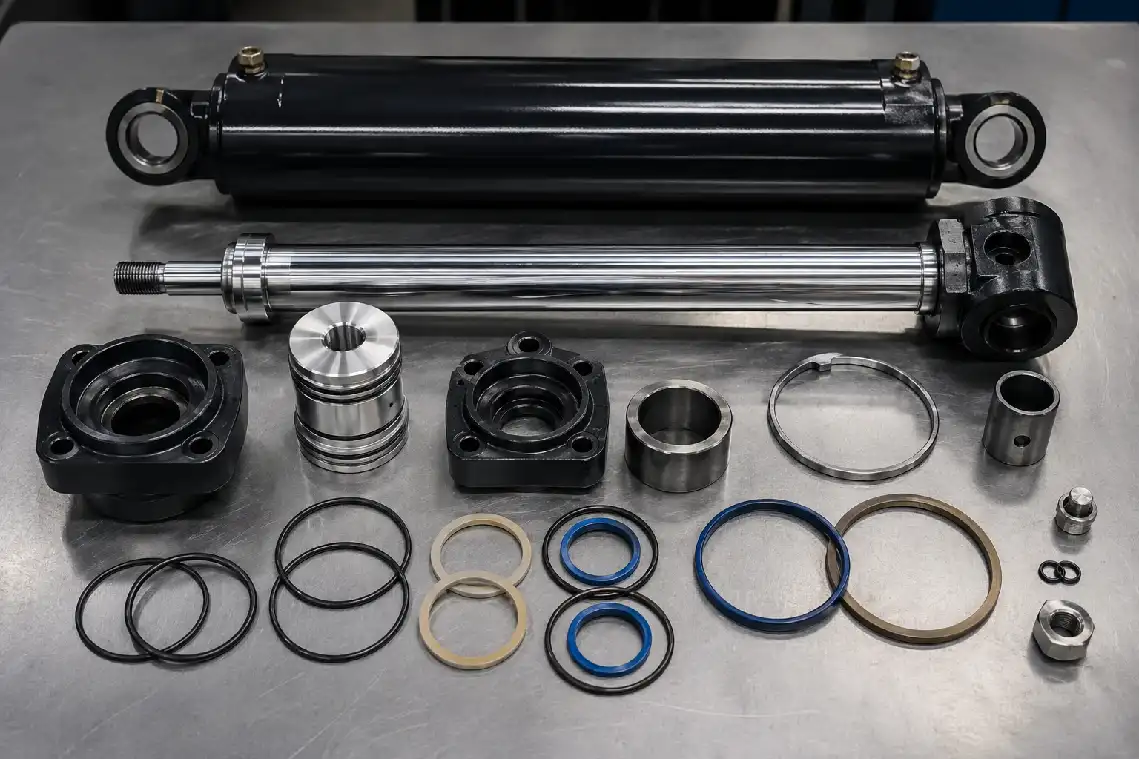

مراحل طراحی جک هیدرولیک صنعتی

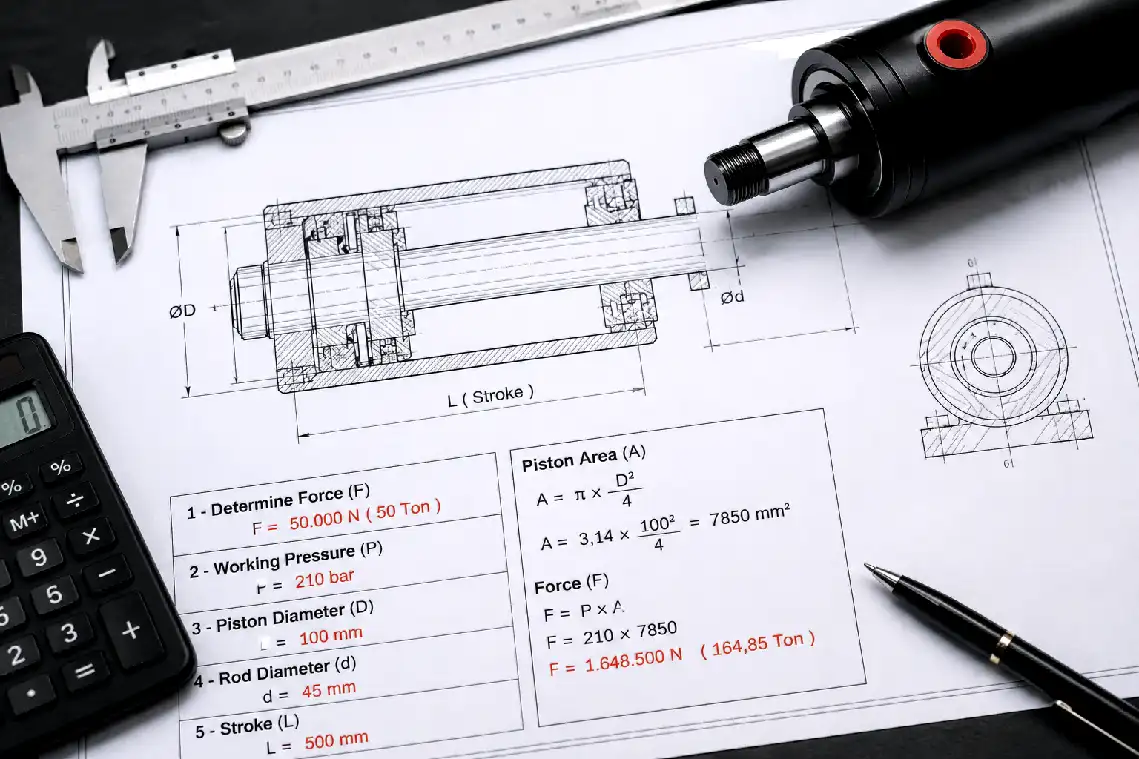

قبل از شروع تولید باید طراحی مهندسی انجام شود.
مرحله اول: تعیین نیرو
ابتدا مشخص میشود جک چه نیرویی باید تولید کند.
مثال:
- ۱۰ تن
- ۲۰ تن
- ۵۰ تن
- ۱۰۰ تن
مرحله دوم: تعیین فشار کاری
فشارهای متداول:
| فشار | کاربرد |
|---|---|
| 100 بار | سبک |
| 160 بار | متوسط |
| 210 بار | صنعتی |
| 350 بار | سنگین |
مرحله سوم: محاسبه قطر پیستون
قطر پیستون مستقیماً بر نیروی خروجی تأثیر میگذارد.
پارامترهای طراحی:
- فشار
- نیرو
- ضریب اطمینان
- شرایط کاری

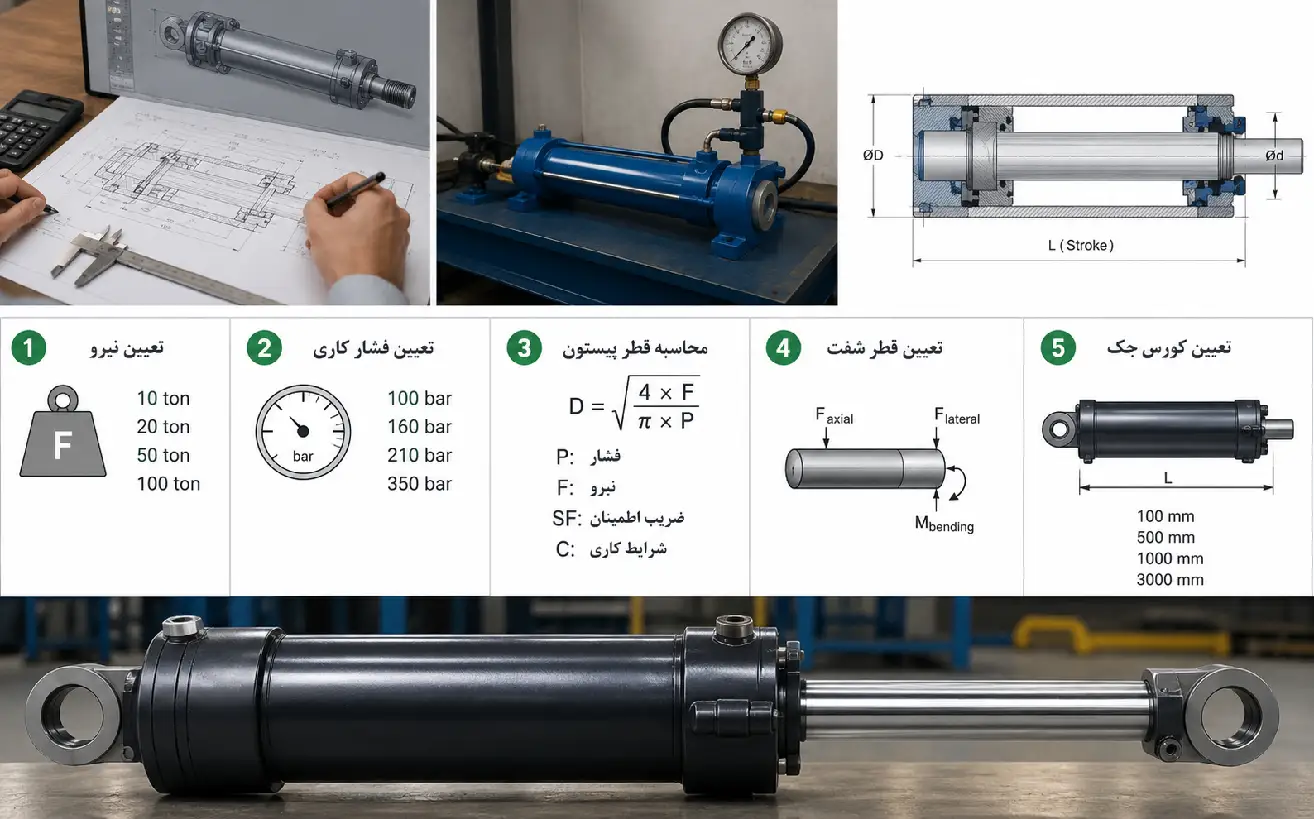

مرحله چهارم: تعیین قطر شفت
شفت باید در برابر:
- کمانش
- خمش
- ضربه
- بارهای جانبی
مقاوم باشد.
مرحله پنجم: تعیین کورس جک
کورس همان طول حرکت شفت است.
نمونهها:
- 100 میلیمتر
- 500 میلیمتر
- 1000 میلیمتر
- 3000 میلیمتر

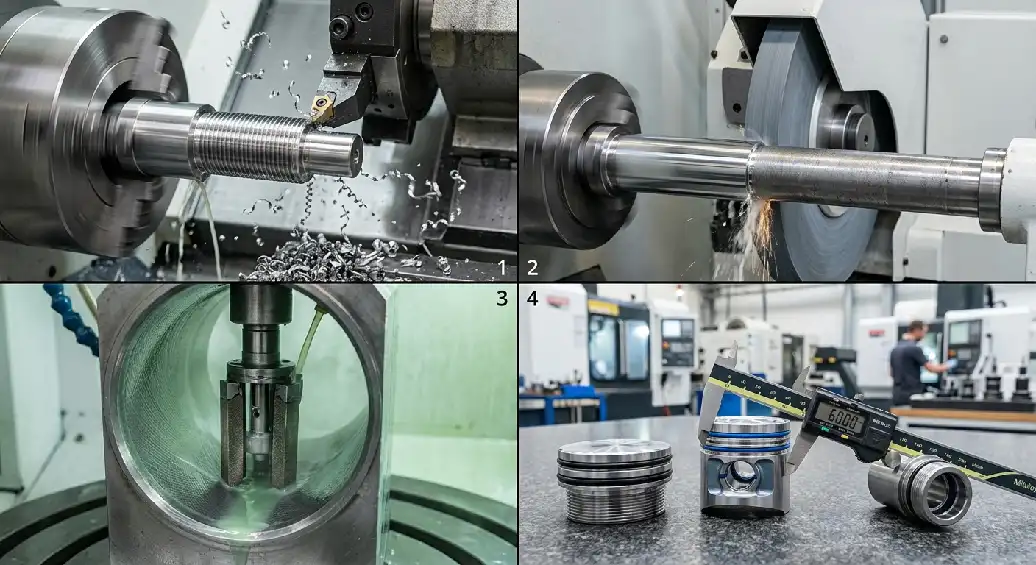

فرآیند ماشینکاری قطعات جک هیدرولیکی
پس از طراحی، فرآیند تولید آغاز میشود.
تراشکاری شفت

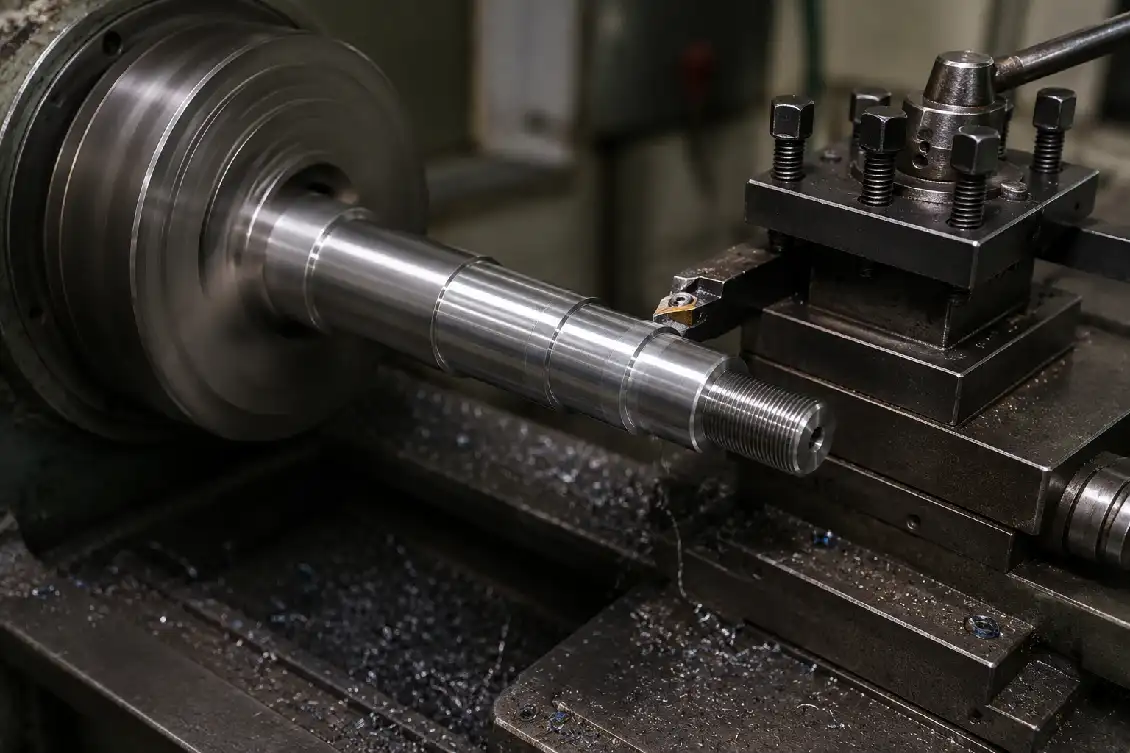

تراشکاری شفت یکی از مهمترین مراحل ساخت جک هیدرولیک صنعتی است که در آن قطر، طول، رزوهها و محل نصب قطعات روی شفت با دقت بالا ماشینکاری میشوند. این فرآیند باعث افزایش دقت ابعادی، بهبود مونتاژ و عملکرد بهتر جک میشود، اما نیاز به تجهیزات دقیق و اپراتور ماهر دارد. تراشکاری شفت در تولید انواع جکهای هیدرولیکی کاربرد داشته و نتیجه آن یک میله استوانهای کاملاً یکنواخت و آماده پرداخت نهایی است.
سنگزنی شفت
سنگزنی شفت فرآیندی تکمیلی در ساخت جک هیدرولیک صنعتی است که پس از تراشکاری انجام میشود تا سطح شفت کاملاً صاف، صیقلی و دقیق شود. این عملیات باعث کاهش اصطکاک، افزایش عمر آببندها و بهبود مقاومت در برابر سایش میشود، اما به تجهیزات تخصصی و دقت بالا نیاز دارد. سنگزنی در تولید شفتهای هیدرولیکی کاربرد گستردهای داشته و شکل نهایی آن یک میله استوانهای با سطحی براق و یکنواخت است.
آبکاری کروم سخت
آبکاری کروم سخت فرآیندی است که در آن لایهای از کروم روی شفت جک هیدرولیک قرار میگیرد تا مقاومت آن در برابر سایش، خوردگی و رطوبت افزایش یابد. مهمترین مزایای این روش افزایش عمر شفت و کاهش اصطکاک است، اما هزینه تولید بالاتر و نیاز به تجهیزات تخصصی از معایب آن محسوب میشود. این فرآیند در انواع جکهای صنعتی کاربرد دارد و نتیجه آن شفتی با سطحی براق، صیقلی و نقرهایرنگ است.
هونینگ لوله سیلندر
هونینگ لوله سیلندر فرآیندی دقیق برای پرداخت سطح داخلی سیلندر جک هیدرولیک است که با ایجاد صافی و دقت ابعادی بالا، حرکت روان پیستون را امکانپذیر میکند. از مزایای آن میتوان به کاهش اصطکاک، افزایش عمر آببندها و بهبود عملکرد جک اشاره کرد، اما نیاز به تجهیزات تخصصی و هزینه تولید بیشتر از معایب آن است. این عملیات در ساخت انواع جکهای هیدرولیکی کاربرد داشته و شکل نهایی آن یک لوله با سطح داخلی کاملاً صاف و یکنواخت است.
