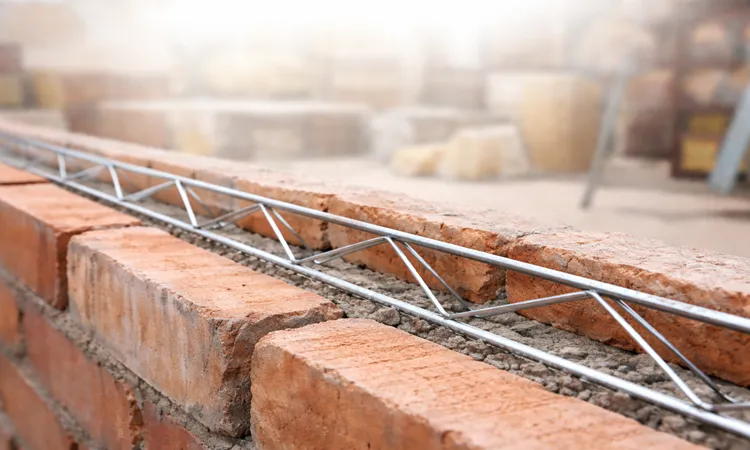

میلگرد بستر خرپایی چیست و چگونه دیوارهای بنایی را تقویت می کند؟

 میلگرد بستر خرپایی چیست و چرا در سال‌های اخیر به عنوان یکی از اجزای کلیدی در تقویت دیوارهای بنایی شناخته می‌شود؟ میلگرد بستر خرپایی نوعی آرماتور پیش ساخته است که در بستر ملات دیوارچینی قرار می‌گیرد و با هدف افزایش انسجام، کنترل ترک دیوار بنایی و بهبود رفتار لرزه‌ای دیوارهای غیرسازه‌ای استفاده می‌شود. در واقع اگر به صورت فنی بررسی کنیم میلگرد بستر خرپایی چیست، باید آن را یک سیستم تقویت افقی در لایه‌های ملات تعریف کنیم که عملکردی مکمل نسبت به وال پست و سایر روش‌های مهاربندی دارد.

در ساختمان‌های امروزی که دیوارهای غیرسازه‌ای نقش جداکننده دارند اما در برابر زلزله رفتار حساس از خود نشان می‌دهند، استفاده از میلگرد بستر دیوارچینی اهمیت زیادی پیدا کرده است. این سیستم با توزیع یکنواخت تنش و جلوگیری از تمرکز تنش در گوشه‌ها و محل بازشوها، از ایجاد ترک‌های عمیق جلوگیری می‌کند.

شناخت دقیق اینکه میلگرد بستر خرپایی چیست، به مهندسان اجرا کمک می‌کند تا به جای اتکا صرف به روش‌های سنتی، از یک راهکار استاندارد و آیین نامه‌ای برای تقویت دیوار غیرسازه‌ای استفاده کنند.

ساختار و ماهيت فنی ميلگرد بستر خرپايی

برای درک عمیق اینکه میلگرد بستر خرپایی چیست، ابتدا باید ساختار فیزیکی آن بررسی شود. این نوع میلگرد بستر از دو مفتول طولی موازی تشکیل شده که توسط مفتول‌های مورب یا عرضی به یکدیگر متصل شده‌اند و شکل خرپا ایجاد می‌کنند. همین ساختار خرپایی باعث افزایش سختی و انتقال نیرو در راستای افقی می‌شود.

میلگرد بستر معمولا از فولاد گالوانیزه یا فولاد ضدزنگ ساخته می‌شود تا در برابر رطوبت ملات و محیط مقاومت کافی داشته باشد. استفاده از متریال مناسب مطابق استاندارد میلگرد بستر از الزامات اجرایی مهم محسوب می‌شود.

این محصول معمولا از فولاد مقاوم و پوشش‌دار مشابه متریال مورد استفاده در لوله سیلندری تولید می‌ شود تا دوام بالایی در برابر رطوبت داشته باشد.

اجزای تشکيل دهنده و نحوه اتصال مفتول های طولی و عرضی

اجزای اصلی میلگرد بستر خرپایی عبارتند از:

دو مفتول طولی که در امتداد دیوار قرار می‌گیرند

مفتول‌های مورب یا عرضی که به صورت زیگزاگ یا خرپایی به مفتول‌های طولی متصل می‌شوند

پوشش محافظ مانند گالوانیزه برای افزایش دوام

اتصال این اجزا معمولا به صورت جوش نقطه‌ای صنعتی انجام می‌شود تا مقاومت کافی در برابر نیروهای کششی و برشی ایجاد شود. اگر اتصال به درستی انجام نشود، عملکرد سیستم مختل خواهد شد.

وقتی بررسی می‌کنیم میلگرد بستر خرپایی چیست، باید به این نکته توجه کنیم که هندسه خرپایی باعث توزیع یکنواخت نیرو و جلوگیری از تمرکز تنش در یک نقطه خاص می‌شود.

تفاوت ساختاری نوع خرپايی با نوع نردبانی

یکی از سوالات رایج در کارگاه این است که تفاوت میلگرد بستر خرپایی با نوع نردبانی چیست. در نوع نردبانی، مفتول‌های عرضی به صورت عمود بر مفتول‌های طولی قرار دارند، در حالی که در نوع خرپایی این مفتول‌ها به صورت مورب و با الگوی مثلثی اجرا می‌شوند.

نوع خرپایی به دلیل ساختار مثلثی، مقاومت بالاتری در برابر نیروهای جانبی دارد و در پروژه‌های لرزه‌ای ترجیح داده می‌شود. به همین دلیل در پاسخ به اینکه میلگرد بستر خرپایی چیست، تاکید بر ساختار مثلثی آن اهمیت دارد.

میلگرد بستر خرپایی نوعی آرماتور پیش ساخته است که از مفتول‌ های فولادی مشابه میلگرد ترانس ساخته شده و در بستر ملات قرار می‌ گیرد

عملکرد سازه ای ميلگرد بستر در ديوارهای غيرسازه ای

دیوارهای غیرسازه‌ای اگرچه باربر نیستند، اما در زمان زلزله می‌توانند دچار ترک‌های شدید یا حتی ریزش شوند. در این شرایط میلگرد بستر دیوارچینی نقش مهمی در کنترل آسیب ایفا می‌کند.

نقش در کنترل ترک های ناشی از جمع شدگی و تغيير دما

یکی از عوامل اصلی ترک در دیوارهای بنایی، جمع شدگی ملات و تغییرات دمایی است. میلگرد بستر خرپایی با ایجاد پیوستگی افقی در لایه‌های ملات، تنش‌های کششی ناشی از جمع شدگی را کنترل می‌کند.

مزایای این سیستم در کنترل ترک شامل موارد زیر است:

• توزیع یکنواخت تنش در طول دیوار
  • کاهش عرض ترک‌های سطحی
  • جلوگیری از گسترش ترک در محل بازشوها
  • افزایش انسجام دیوار در طبقات بالایی

در واقع اگر دقیق بررسی کنیم میلگرد بستر خرپایی چیست، باید آن را یک سیستم کنترل ترک افقی در دیوارهای بنایی بدانیم.

عملکرد این سیستم در کنترل ترک‌ها شباهت زیادی به میلگرد حرارتی چیست؟ دارد که برای کاهش ترک‌ های ناشی از جمع‌ شدگی در سازه‌ های بتنی استفاده می‌ شود.

بهبود رفتار ديوار در برابر بارهای جانبی و زلزله

در زمان زلزله، دیوارهای غیرسازه‌ای تحت نیروهای خارج از صفحه قرار می‌گیرند. وجود میلگرد بستر باعث افزایش یکپارچگی دیوار و کاهش احتمال جداشدگی آن از قاب می‌شود.

جدول زیر مقایسه‌ای بین دیوار بدون تقویت و دیوار دارای میلگرد بستر خرپایی ارائه می‌دهد:

بر این اساس، استفاده از آرماتور بستر دیوار نه تنها باعث افزایش دوام می‌شود بلکه رفتار لرزه‌ای دیوار غیرسازه‌ای را بهبود می‌بخشد.

ضوابط طراحی و اجرای ميلگرد بستر خرپايی

شناخت اینکه میلگرد بستر خرپایی چیست تنها بخشی از موضوع است. اجرای صحیح آن اهمیت بیشتری دارد. اگر ضوابط اجرای میلگرد بستر رعایت نشود، کارایی سیستم کاهش می‌یابد.

فواصل نصب، طول همپوشانی و محل قرارگيری در ملات

در اجرای میلگرد بستر دیوارچینی باید نکات زیر رعایت شود:

• قرارگیری میلگرد بستر در ضخامت ملات افقی
  • رعایت همپوشانی حداقل در محل اتصال دو شاخه
  • نصب در فواصل منظم بر اساس ارتفاع دیوار
  • استفاده از میلگرد بستر گالوانیزه در محیط‌های مرطوب

فواصل نصب معمولا هر دو یا سه رج بلوک در نظر گرفته می‌شود، اما مقدار دقیق باید مطابق نقشه و ضوابط طراحی تعیین شود.

در اجرای میلگرد بستر، رعایت طول همپوشانی اهمیت زیادی دارد که این موضوع مشابه اصول مطرح شده در وصله میلگرد چیست؟ است.

اشتباهات اجرايی رايج و مقايسه با روش وال پست سنتی

با وجود آنکه بسیاری از مهندسان می‌دانند میلگرد بستر خرپایی چیست، در عمل خطاهای اجرایی متعددی مشاهده می‌شود که عملکرد این سیستم را کاهش می‌دهد. مهمترین چالش در پروژه‌ها، اجرای ناقص یا حذف میلگرد بستر به دلیل سرعت کار یا عدم آگاهی نیروهای اجرایی است.

برخی از اشتباهات رایج عبارتند از:

• قرار ندادن میلگرد بستر در ضخامت ملات و تماس مستقیم آن با بلوک خشک
  • رعایت نکردن طول همپوشانی در محل اتصال دو شاخه
  • استفاده از میلگرد ساده به جای محصول استاندارد
  • حذف میلگرد بستر در اطراف بازشوها
  • عدم اتصال مناسب به ستون یا وال پست

چنین خطاهایی باعث می‌شود هدف اصلی که همان کنترل ترک دیوار بنایی و تقویت دیوار غیرسازه‌ای است محقق نشود.

مقایسه با وال پست سنتی

یکی از سوالات متداول در کارگاه این است که تفاوت میلگرد بستر و وال پست چیست و آیا استفاده از هر دو ضروری است یا خیر. در روش سنتی، وال پست فلزی به صورت قائم اجرا می‌شود تا دیوار به قاب متصل شود. این روش اگرچه موثر است، اما تمرکز آن بر مهاربندی قائم است و در راستای افقی توزیع تنش یکنواخت ایجاد نمی‌کند.

در مقابل، وقتی بررسی می‌کنیم میلگرد بستر خرپایی چیست، متوجه می‌شویم این سیستم یک تقویت افقی پیوسته در لایه‌های ملات ایجاد می‌کند که در کل طول دیوار فعال است. در بسیاری از پروژه‌های جدید، استفاده همزمان از وال پست و میلگرد بستر خرپایی باعث بهبود رفتار کلی دیوار می‌شود.

از نظر اجرایی نیز میلگرد بستر دیوارچینی نسبت به نصب پروفیل‌های فلزی سبک‌تر، سریع‌تر و کم هزینه‌تر است. همچنین نیاز به جوشکاری در محل ندارد و با حداقل تجهیزات اجرا می‌شود.

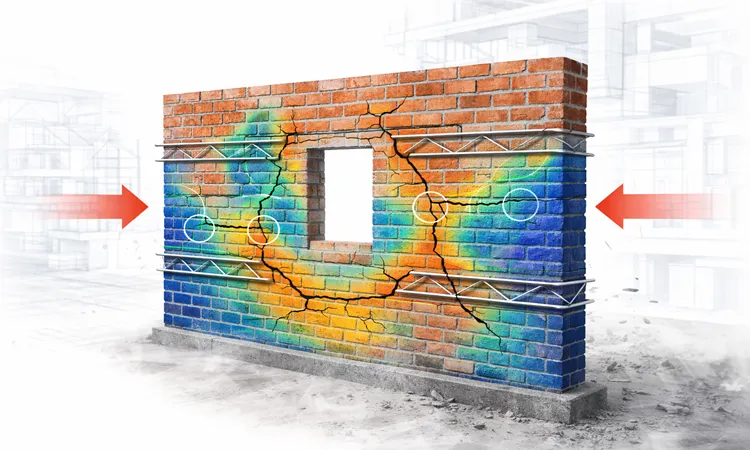

تحلیل فنی تاثیر میلگرد بستر بر رفتار لرزه‌ای دیوار

برای درک بهتر اینکه میلگرد بستر خرپایی چیست، باید رفتار آن را تحت بارهای جانبی تحلیل کنیم. در زلزله، دیوارهای بنایی تحت نیروهای خارج از صفحه و درون صفحه قرار می‌گیرند. وجود آرماتور بستر دیوار باعث می‌شود ترک‌ها به صورت موضعی باقی بمانند و به ترک سراسری تبدیل نشوند.

در مدل‌های تحلیلی، دیوارهای دارای میلگرد بستر خرپایی رفتار شکل پذیرتری از خود نشان می‌دهند. این موضوع به دلیل پیوستگی افقی ایجاد شده در ملات است که مانع از جداشدگی بلوک‌ها می‌شود.

همچنین در اطراف بازشوها، استفاده از میلگرد بستر باعث کاهش تمرکز تنش و جلوگیری از ترک قطری می‌شود. این موضوع در ساختمان‌های چند طبقه اهمیت ویژه‌ای دارد.

بررسی الزامات آیین نامه‌ای و استاندارد میلگرد بستر

مطابق ضوابط اجرای میلگرد بستر، این سیستم باید دارای مشخصات مکانیکی و پوشش ضدخوردگی مناسب باشد. استفاده از محصول غیر استاندارد می‌تواند موجب خوردگی درون دیوار و کاهش دوام شود.

در پروژه‌های حرفه‌ای، کنترل موارد زیر الزامی است:

• قطر مفتول‌های طولی مطابق مشخصات طراحی
  • پوشش گالوانیزه یکنواخت
  • جوش صنعتی منظم در نقاط اتصال
  • رعایت فاصله نصب مطابق نقشه

اگر این الزامات رعایت شود، میلگرد بستر خرپایی می‌تواند به عنوان یک راهکار مطمئن برای تقویت دیوار غیرسازه‌ای مورد استفاده قرار گیرد.

استفاده از فولاد با خواص مکانیکی مناسب، مانند فولاد 40mo، در تولید میلگرد بستر نقش مهمی در افزایش مقاومت کششی و دوام دارد.

مزایای استفاده از میلگرد بستر خرپایی در پروژه‌های مسکونی و صنعتی

استفاده از میلگرد بستر خرپایی در پروژه‌های مسکونی، تجاری و صنعتی مزایای قابل توجهی دارد. مهمترین مزایا عبارتند از:

• افزایش ایمنی دیوار در زلزله
  • کاهش هزینه تعمیر ترک‌های سازه‌ای
  • بهبود کیفیت ظاهری دیوار در بلندمدت
  • افزایش عمر مفید دیوارهای داخلی و پیرامونی

در ساختمان‌های صنعتی که ارتعاش تجهیزات زیاد است، وجود میلگرد بستر دیوارچینی از ایجاد ترک‌های پی در پی جلوگیری می‌کند.

جمع بندی

در این مقاله به صورت جامع بررسی کردیم میلگرد بستر خرپایی چیست و چگونه در تقویت دیوارهای بنایی نقش دارد. این سیستم تقویت افقی، با ایجاد پیوستگی در بستر ملات، باعث کنترل ترک دیوار بنایی، افزایش انسجام دیوار و بهبود رفتار لرزه‌ای آن می‌شود.

تفاوت میلگرد بستر و وال پست در نوع عملکرد و جهت تقویت است و در بسیاری از پروژه‌ها استفاده همزمان آن‌ها بهترین نتیجه را ایجاد می‌کند. رعایت ضوابط اجرای میلگرد بستر و استفاده از محصول استاندارد، شرط اصلی دستیابی به عملکرد مطلوب است.

شناخت دقیق اینکه میلگرد بستر خرپایی چیست، به مهندسان کمک می‌کند تصمیمی آگاهانه و مبتنی بر تحلیل فنی برای تقویت دیوار غیرسازه‌ای اتخاذ کنند.

سوالات متداول

میلگرد بستر خرپایی چیست و چه تفاوتی با نوع نردبانی دارد؟
نوع خرپایی دارای مفتول‌های مورب است که ساختار مثلثی ایجاد می‌کند و مقاومت جانبی بیشتری نسبت به نوع نردبانی دارد.

آیا استفاده از میلگرد بستر در همه دیوارها الزامی است؟
در ساختمان‌های واقع در مناطق لرزه خیز یا دیوارهای بلند و دارای بازشو، استفاده از آن به شدت توصیه می‌شود.

فاصله نصب میلگرد بستر چقدر است؟
معمولا هر دو یا سه رج بلوک نصب می‌شود اما مقدار دقیق باید مطابق نقشه و ضوابط طراحی تعیین گردد.

آیا می‌توان میلگرد معمولی را جایگزین میلگرد بستر خرپایی کرد؟
خیر، زیرا ساختار خرپایی و پوشش ضدخوردگی محصول استاندارد در عملکرد آن نقش اساسی دارد.

آیا استفاده از میلگرد بستر باعث افزایش هزینه ساخت می‌شود؟
هزینه اولیه اندکی ایجاد می‌کند اما در مقابل کاهش ترک و افزایش ایمنی، کاملا مقرون به صرفه است.
