میلگرد دوخت چیست و نقش آن در تقویت سازه‌های بتن آرمه

 میلگرد دوخت چیست و چرا در بسیاری از پروژه‌های بتن آرمه به عنوان یک جزئیات اجرایی مهم شناخته می‌شود؟ در پاسخ به این سوال باید گفت میلگرد دوخت که با نام میلگرد سنجاقی نیز شناخته می‌شود، نوعی آرماتور عرضی خم شده است که با هدف یکپارچه سازی آرماتورهای طولی و افزایش مقاومت برشی در اعضای بتنی مورد استفاده قرار می‌گیرد. در واقع اگر بدانیم میلگرد دوخت چیست، بهتر می‌توانیم نقش آن را در افزایش ایمنی و شکل پذیری سازه در برابر بارهای ثقلی و جانبی تحلیل کنیم.

در سازه‌های بتن آرمه، تنها وجود میلگردهای طولی برای تحمل نیروهای کششی کافی نیست. کنترل جابجایی میلگردها، مهار کمانش آرماتورهای فشاری و افزایش انسجام بتن در نواحی بحرانی نیازمند استفاده از آرماتورهای مکملی مانند میلگرد دوخت است. به همین دلیل شناخت دقیق کاربرد میلگرد دوخت و ضوابط اجرای میلگرد سنجاقی برای مهندسان ناظر و مجریان پروژه اهمیت بالایی دارد.

تعریف و ماهيت ميلگرد دوخت

برای درک عمیق این موضوع که میلگرد دوخت چیست، ابتدا باید جایگاه آن را در سیستم آرماتوربندی بتن آرمه بررسی کنیم. میلگرد دوخت یک قطعه میلگرد خم شده است که معمولا به صورت U شکل، S شکل یا دارای دو خم 90 یا 135 درجه تولید می‌شود و در میان آرماتورهای طولی قرار می‌گیرد تا آن‌ها را به یکدیگر متصل و مهار کند.

این میلگردها اغلب در ستون‌ها، دیوارهای برشی و برخی نواحی فونداسیون به کار می‌روند و نقش مکمل خاموت‌ها را ایفا می‌کنند. در بسیاری از نقشه‌های اجرایی، میلگرد سنجاقی در نواحی بحرانی ستون که تراکم آرماتور زیاد است، دیده می‌شود.

میلگرد ترانس به دلیل دقت بالا در ابعاد و کیفیت سطح، در کاربردهای صنعتی و دقیق مورد استفاده قرار می‌ گیرد.

معنای «دوخت» در آرماتوربندی بتن

واژه دوخت در اینجا به معنای اتصال و یکپارچه سازی است. همانطور که در دوخت پارچه، اجزا به یکدیگر متصل می‌شوند، در بتن آرمه نیز میلگرد دوخت با عبور از میان میلگردهای طولی، آن‌ها را به هم متصل می‌کند. به همین دلیل در ادبیات کارگاهی، گاهی از عبارت قلاب دوخت ستون نیز استفاده می‌شود.

در پاسخ فنی به اینکه میلگرد دوخت چیست، می‌توان گفت این عضو باعث افزایش درگیری بین آرماتورها و بتن شده و از بازشدگی میلگردهای طولی در اثر بار جانبی جلوگیری می‌کند.

تفاوت میلگرد دوخت با خاموت و میلگرد طولی

یکی از سوالات رایج این است که تفاوت میلگرد دوخت با خاموت چیست؟ هرچند هر دو در دسته آرماتورهای عرضی قرار می‌گیرند، اما عملکرد و شکل آن‌ها متفاوت است.

میلگرد طولی مسئول تحمل نیروهای کششی و فشاری اصلی عضو است. خاموت وظیفه کنترل برش و محصورسازی هسته بتن را بر عهده دارد. در مقابل، میلگرد دوخت بیشتر نقش تکمیلی داشته و برای تثبیت و مهار میلگردهای طولی در مقاطع پرتراکم استفاده می‌شود.

در نتیجه کاربرد میلگرد دوخت بیشتر در نواحی با تراکم آرماتور بالا و محل‌های بحرانی است، در حالی که خاموت در کل طول عضو به صورت منظم تکرار می‌شود.

میلگرد کششی نقش اصلی در تحمل نیروهای کششی در بتن آرمه دارند و عملکرد صحیح آن‌ها به مهار مناسب توسط آرماتورهای عرضی وابسته است

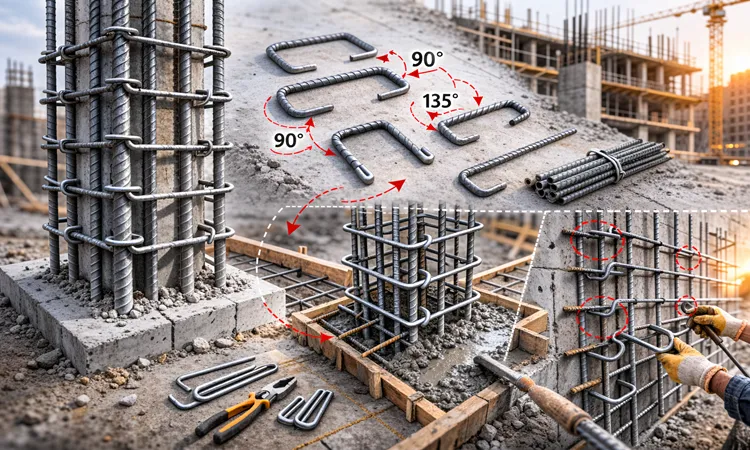

انواع شکل‌ها و ساختار ميلگرد دوخت مورد استفاده در آرماتوربندی

درک صحیح اینکه میلگرد دوخت چیست، بدون شناخت انواع شکل‌های آن کامل نخواهد بود. بسته به نوع عضو سازه‌ای و الزامات طراحی، میلگرد سنجاقی در اشکال مختلفی خم می‌شود.

h3: میلگرد دوخت با خم استاندارد

در این نوع، دو سر میلگرد معمولا با زاویه 90 یا 135 درجه خم می‌شوند. زاویه 135 درجه از نظر آیین نامه‌ای برای مهار بهتر و جلوگیری از بازشدگی ترجیح داده می‌شود.

این نوع میلگرد دوخت در ستون‌ها و دیوارهای برشی کاربرد زیادی دارد و در بسیاری از پروژه‌ها به عنوان استاندارد میلگرد دوخت شناخته می‌شود. خم استاندارد باعث می‌شود نیروی وارده به طور یکنواخت به میلگردهای طولی منتقل شود.

میلگرد دوخت با خم غيرمتقارن (نيمه استاندارد و S شکل)

در برخی شرایط، به ویژه در مقاطع با محدودیت فضا، از میلگرد دوخت با خم غیرمتقارن یا S شکل استفاده می‌شود. این نوع شکل هندسی امکان عبور از میان آرماتورهای متراکم را فراهم می‌کند.

در پروژه‌هایی که طراحی پیچیده‌تری دارند، انتخاب نوع خم باید بر اساس تحلیل مهندسی انجام شود تا معایب میلگرد سنجاقی ناشی از خم نامناسب به حداقل برسد.

نقش و عملکرد میلگرد دوخت در اجزای سازه‌ای

حال که به صورت دقیق بررسی کردیم میلگرد دوخت چیست، باید عملکرد آن را در اعضای مختلف سازه‌ای تحلیل کنیم. میلگرد دوخت تنها یک قطعه خم شده نیست، بلکه نقش مهمی در افزایش شکل پذیری و جلوگیری از شکست ترد دارد.

وصله میلگرد چیست؟ یکی از روش‌های اتصال آرماتورها در سازه‌های بتن آرمه است که نقش مهمی در انتقال نیرو بین میلگردها دارد.

عملکرد میلگرد دوخت در ستون‌های بتنی

در ستون‌های بتن آرمه، به ویژه در نواحی بحرانی مانند پای ستون، تراکم آرماتور زیاد است. در این نواحی، مهار مناسب میلگردهای طولی اهمیت بالایی دارد.

کاربرد میلگرد دوخت در ستون شامل موارد زیر است:

جلوگیری از کمانش میلگردهای طولی تحت بار فشاری

افزایش محصورسازی هسته بتن در کنار خاموت

کاهش احتمال بازشدگی آرماتورها در زلزله

بهبود توزیع تنش در مقطع ستون

به همین دلیل در بسیاری از نقشه‌های سازه‌ای، ضوابط اجرای میلگرد سنجاقی در ستون به طور دقیق مشخص می‌شود.

نقش میلگرد دوخت در دیوارهای برشی و فونداسیون

در دیوارهای برشی، که تحت اثر بارهای جانبی شدید قرار دارند، میلگرد دوخت باعث افزایش انسجام شبکه آرماتور می‌شود. این موضوع در کنترل ترک‌های قطری و برشی موثر است.

در فونداسیون نیز، به ویژه در پی‌های گسترده یا نواحی اتصال ستون به پی، استفاده از میلگرد سنجاقی موجب تثبیت شبکه میلگرد و کاهش جابجایی آن‌ها هنگام بتن ریزی می‌شود.

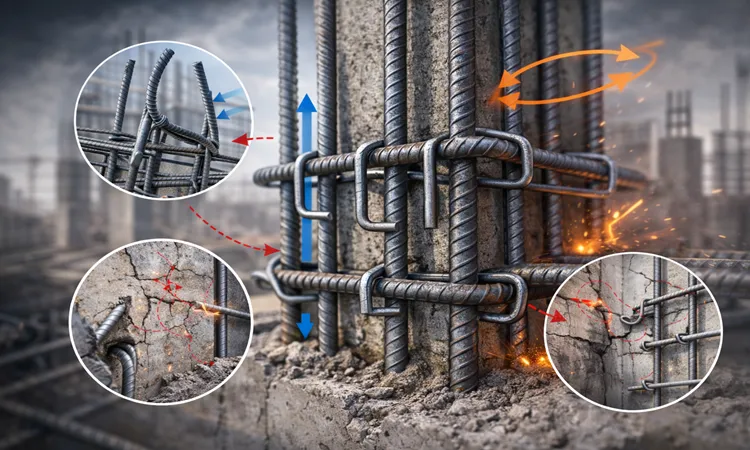

تاثیر میلگرد دوخت بر کنترل نیروهای برشی و جابجایی آرماتور

اگر بخواهیم به صورت تحلیلی بگوییم میلگرد دوخت چیست، باید به نقش آن در کنترل نیروهای برشی اشاره کنیم. هرچند خاموت عنصر اصلی مقاوم در برابر برش است، اما میلگرد دوخت با ایجاد پیوستگی بیشتر میان میلگردهای طولی، ظرفیت جذب انرژی مقطع را افزایش می‌دهد.

فولاد فنر به دلیل خاصیت الاستیسیته و مقاومت بالا در برابر بارهای تکراری، در کاربردهایی که نیاز به شکل‌پذیری دارند استفاده می‌شود.

مزایای میلگرد دوخت در این بخش شامل موارد زیر است:

• افزایش پایداری میلگردهای طولی
  • کاهش جابجایی جانبی شبکه آرماتور
  • بهبود عملکرد سازه در بارگذاری چرخه‌ای
  • کاهش احتمال شکست ترد در نواحی بحرانی
•

ضوابط اجرا و الزامات طراحی میلگرد دوخت

شناخت اینکه میلگرد دوخت چیست، بدون بررسی ضوابط اجرا ناقص خواهد بود. اجرای نادرست این میلگردها می‌تواند کل عملکرد مورد انتظار را مختل کند.

نحوه تعیین تعداد و فاصله میلگرد دوخت هنگام آرماتوربندی

تعداد و فاصله میلگرد سنجاقی وابسته به قطر میلگردهای طولی، ابعاد مقطع و سطح بارگذاری است. در جدول زیر یک راهنمای عمومی ارائه شده است. مقادیر نهایی باید بر اساس نقشه محاسباتی تایید شود.

در پروژه‌های حرفه‌ای، استاندارد میلگرد دوخت باید با آیین نامه بتن ایران و ضوابط طراحی لرزه‌ای تطابق داشته باشد.

موارد رایج اشتباه اجرایی و توصيه‌های کارشناسی

در بسیاری از کارگاه‌های ساختمانی، اجرای نادرست میلگرد سنجاقی باعث می‌شود کارایی مورد انتظار از این عضو تامین نشود. اگر به درستی درک نکنیم میلگرد دوخت چیست و چرا در نقشه پیش بینی شده است، احتمال بروز خطا افزایش می‌یابد.

رایج ترین اشتباهات اجرایی شامل موارد زیر است:

• استفاده از زاویه خم کمتر از مقدار توصیه شده
  • عدم مهار کامل دو سر میلگرد در میان آرماتورهای طولی
  • فاصله گذاری نامنظم و خارج از نقشه
  • حذف میلگرد دوخت در نواحی پرتراکم به دلیل دشواری اجرا

این خطاها می‌توانند باعث کاهش مقاومت برشی، افزایش احتمال کمانش میلگردهای طولی و در نهایت کاهش شکل پذیری عضو شوند. به همین دلیل ضوابط اجرای میلگرد سنجاقی باید دقیقا مطابق نقشه و با نظارت مهندس ناظر اجرا شود.

توصیه کارشناسی این است که پیش از بتن ریزی، موقعیت و درگیری کامل قلاب دوخت ستون با آرماتورهای طولی کنترل شود. همچنین در نواحی بحرانی ستون، تراکم میلگرد دوخت نباید به صورت سلیقه‌ای کاهش یابد.

مزایا و محدوديت‌های استفاده از میلگرد دوخت در پروژه‌ها

برای تحلیل جامع اینکه میلگرد دوخت چیست، لازم است مزایا و محدودیت‌های آن به صورت متعادل بررسی شود. این رویکرد باعث تصمیم گیری فنی و نه صرفا اجرایی خواهد شد.

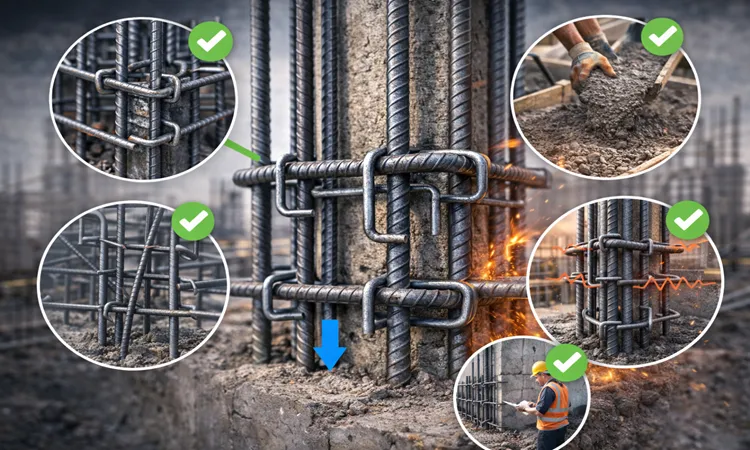

مزایای فنی و اجرایی میلگرد دوخت

مزایای میلگرد دوخت در سازه‌های بتن آرمه قابل توجه است، به ویژه در مناطق لرزه خیز که شکل پذیری اهمیت بالایی دارد.

از مهم ترین مزایای میلگرد دوخت می‌توان به موارد زیر اشاره کرد:

• افزایش انسجام شبکه آرماتور
  • کاهش احتمال کمانش میلگردهای فشاری
  • بهبود رفتار لرزه‌ای عضو
  • تثبیت موقعیت میلگردها هنگام بتن ریزی
  • افزایش ایمنی در نواحی بحرانی ستون

در عمل، کاربرد میلگرد دوخت باعث می‌شود عضو سازه‌ای رفتار یکنواخت تری در برابر بارهای چرخه‌ای از خود نشان دهد. این موضوع در ستون‌ها و دیوارهای برشی اهمیت ویژه‌ای دارد.

همچنین هزینه اجرای میلگرد سنجاقی در مقایسه با خسارت احتمالی ناشی از ضعف مهار آرماتورها بسیار ناچیز است، بنابراین از نظر اقتصادی نیز قابل توجیه است.

فولاد 45CK یکی از پرکاربردترین فولادهای کربنی با استحکام مناسب است که در تولید قطعات صنعتی و برخی مقاطع فولادی کاربرد دارد.

چالش‌ها و معایب میلگرد دوخت

با وجود مزایای متعدد، معایب میلگرد سنجاقی نیز باید مورد توجه قرار گیرد تا اجرای آن بهینه انجام شود.

برخی از چالش‌ها عبارتند از:

• افزایش تراکم آرماتور در مقاطع کوچک
  • دشواری بتن ریزی در صورت جانمایی نامناسب
  • احتمال خطای خمکاری در کارگاه
  • افزایش زمان آرماتوربندی در پروژه‌های بزرگ

اگر خم ها مطابق استاندارد میلگرد دوخت اجرا نشوند، کارایی مورد انتظار حاصل نخواهد شد. به همین دلیل کیفیت خمکاری و کنترل ابعادی اهمیت زیادی دارد.

در پروژه‌هایی با مقاطع بسیار متراکم، لازم است پیش از اجرا، هماهنگی دقیقی بین تیم طراحی و اجرا صورت گیرد تا کاربرد میلگرد دوخت موجب اختلال در ویبره بتن نشود.

جمع بندی

در این مقاله به صورت جامع بررسی کردیم میلگرد دوخت چیست و چه نقشی در تقویت سازه‌های بتن آرمه دارد. میلگرد دوخت یا میلگرد سنجاقی یکی از آرماتورهای عرضی مکمل است که با هدف مهار میلگردهای طولی، افزایش مقاومت برشی و بهبود شکل پذیری اعضای سازه‌ای مورد استفاده قرار می‌گیرد.

اجرای صحیح این عضو در ستون‌ها، دیوارهای برشی و فونداسیون می‌تواند نقش تعیین کننده‌ای در عملکرد لرزه‌ای سازه داشته باشد. در مقابل، حذف یا اجرای نادرست آن می‌تواند موجب کاهش ظرفیت باربری و افزایش احتمال شکست ترد شود.

شناخت دقیق ضوابط اجرای میلگرد سنجاقی، انتخاب زاویه خم مناسب و رعایت فاصله گذاری اصولی، سه عامل کلیدی در بهره گیری صحیح از این جزئیات اجرایی هستند.

سوالات متداول

میلگرد دوخت چیست و چه تفاوتی با خاموت دارد؟
میلگرد دوخت نوعی آرماتور عرضی خم شده است که برای مهار میلگردهای طولی به کار می‌رود، در حالی که خاموت وظیفه اصلی کنترل برش و محصورسازی بتن را بر عهده دارد.

کاربرد میلگرد دوخت بیشتر در کدام عضو سازه‌ای است؟
بیشترین کاربرد میلگرد دوخت در ستون‌های بتنی، دیوارهای برشی و نواحی اتصال ستون به فونداسیون مشاهده می‌شود.

آیا استفاده از میلگرد سنجاقی در همه ستون‌ها الزامی است؟
الزام استفاده از آن وابسته به طراحی سازه و ضوابط آیین نامه‌ای است. در نواحی بحرانی و لرزه‌ای معمولا استفاده از آن توصیه می‌شود.

فاصله مناسب میلگرد دوخت چگونه تعیین می‌شود؟
فاصله آن بر اساس قطر میلگردهای طولی، ابعاد مقطع و شرایط بارگذاری توسط مهندس محاسب در نقشه اجرایی تعیین می‌شود.

آیا میلگرد دوخت باعث افزایش هزینه پروژه می‌شود؟
هرچند هزینه جزئی به پروژه اضافه می‌کند، اما در مقایسه با افزایش ایمنی و کاهش ریسک شکست، از نظر فنی و اقتصادی توجیه پذیر است.
