راهنمای جامع انتخاب سایز مفتول برای کاربرد خاص

توضیحات: منتشر شده در: 28 اسفند 1404

انتخاب سایز صحیح مفتول، یکی از ارکان اساسی در موفقیت هر پروژه، خواه سازه ای، الکتریکی یا صنعتی باشد، به شمار می رود. مفتول ها، این رشته های فلزی نازک اما حیاتی، نقش بسزایی در انتقال بار، برقراری جریان الکتریکی و شکل دهی به ساختار نهایی ایفا می کنند. از مفتول های مسی پرکاربرد در سیم کشی ساختمان ها گرفته تا انواع مفتول مسوار که در صنایع مختلف برای استحکام و هدایت مورد استفاده قرار می گیرند، عدم دقت در انتخاب سایز مفتول نه تنها می تواند کارایی و عملکرد مطلوب را تحت الشعاع قرار دهد، بلکه ایمنی پروژه را نیز به طور جدی به خطر اندازد و منجر به هزینه های اضافی برای تعمیرات یا جایگزینی شود.

این راهنما با هدف ارائه اطلاعاتی دقیق، علمی و کاربردی، شما را در فرآیند پیچیده انتخاب سایز مفتول برای کاربرد خاص یاری می رساند تا بتوانید با اطمینان کامل، بهترین و مناسب ترین انتخاب را داشته باشید. در این مسیر، ما به بررسی عمیق “راهنمای انتخاب سایز مفتول برای کاربرد خاص” خواهیم پرداخت.

آشنایی با مفاهیم پایه و اصطلاحات کلیدی

پیش از ورود به جزئیات انتخاب سایز، درک مفاهیم بنیادی و آشنایی با اصطلاحات رایج در حوزه مفتول ها امری ضروری است. مفتول ها، که اساساً فلزات کشیده شده در اشکال مختلف (بیشتر گرد) هستند، در صنایع گوناگون کاربرد دارند و شناخت انواع آن ها و واحدهای اندازه گیری شان، اولین گام به سوی انتخابی صحیح است.

مفتول چیست؟

مفتول را می توان به عنوان یک محصول فلزی صنعتی تعریف کرد که از طریق فرآیندهای کشش سیم (Wire Drawing) از شمش های فلزی اولیه تولید می شود. در این فرآیند، فلز از میان قالب های (دایز) با قطر کاهنده عبور داده می شود تا به تدریج به قطر مورد نظر برسد.

این فرآیند کشش، ساختار دانه ای فلز را تغییر داده و خواص مکانیکی آن، به ویژه استحکام و سختی را افزایش می دهد. مفتول ها می توانند از فلزات گوناگونی همچون فولاد، مس، آلومینیوم، برنج و حتی فلزات گران بها ساخته شوند که هر کدام ویژگی ها و کاربردهای منحصر به فرد خود را دارند.

واحدهای اندازه گیری و سیستم های استاندارد

اندازه گیری دقیق سایز مفتول برای انتخاب صحیح آن حیاتی است. رایج ترین واحدهای اندازه گیری قطر مفتول شامل میلیمتر (mm) و اینچ (inch) است. با این حال، در برخی صنایع، به ویژه در کاربردهای الکتریکی و سیم کشی، از سیستم های استاندارد دیگری مانند AWG (American Wire Gauge) برای مفتول های مسی و آلومینیومی و SWG (Standard Wire Gauge) یا BWG (Birmingham Wire Gauge) برای مفتول های فولادی استفاده می شود.

آشنایی با این سیستم ها و توانایی تبدیل واحدها بین آن ها، امکان انتخاب مفتول مطابق با استانداردهای بین المللی و نیازهای خاص هر پروژه را فراهم می سازد. به عنوان مثال، در استانداردهای AWG، شماره کوچکتر به معنای قطر بزرگتر مفتول است که با مفهوم رایج اندازه گیری متفاوت است.

قطر، سطح مقطع و شعاع مفتول

در مباحث فنی، اغلب به جای قطر، از “سطح مقطع” مفتول به عنوان معیار اصلی استفاده می شود، زیرا این پارامتر مستقیماً با خواصی چون استحکام باربری و مقاومت الکتریکی در ارتباط است. قطر مفتول (d) معمولاً اندازه گیری مستقیم آن است. شعاع مفتول ® نصف قطر آن است (r = d/2). سطح مقطع دایره ای مفتول (A) از فرمول ساده A = π * r² یا A = π * (d/2)² محاسبه می شود.

در کاربردهای سازه ای، سطح مقطع مفتول مستقیماً بر توانایی تحمل بار و جلوگیری از گسیختگی تأثیر می گذارد. در کاربردهای الکتریکی، سطح مقطع رابطه معکوسی با مقاومت الکتریکی دارد؛ یعنی هرچه سطح مقطع بیشتر باشد، مقاومت کمتر و در نتیجه رسانایی بهتر خواهد بود.

عوامل تعیین کننده در انتخاب سایز مفتول

انتخاب سایز مناسب مفتول، فرآیندی چندوجهی است که نیازمند در نظر گرفتن دقیق مجموعه ای از عوامل فنی و محیطی است. نادیده گرفتن هر یک از این عوامل می تواند منجر به عملکرد ضعیف، کاهش طول عمر و حتی شکست پروژه شود.

نوع کاربرد و ماهیت بارگذاری

اولین و مهم ترین گام در انتخاب سایز مفتول، درک کامل ماهیت کاربرد آن است. مفتول ها در طیف وسیعی از کاربردها مورد استفاده قرار می گیرند که هر کدام الزامات خاص خود را دارند:

کاربردهای سازه ای: در این دسته، مفتول ها عمدتاً برای افزایش مقاومت کششی بتن (مانند میلگردها و مفتول های پیش تنیده) یا به عنوان اجزای ساختاری در پل ها، ساختمان ها و ماشین آلات سنگین به کار می روند. در این موارد، استحکام کششی و تنش تسلیم مفتول اولویت اصلی است و سایز مفتول باید بر اساس بارهای وارده و ضوابط آیین نامه های ساختمانی انتخاب شود. سیم بکسل ها که از تجمع مفتول های نازک تر تشکیل شده اند نیز در کاربردهای بالابری و کششی سنگین استفاده می شوند.
کاربردهای الکتریکی: در سیم کشی ساختمان ها، کابل های انتقال نیرو، سیم پیچ موتورها و ترانسفورماتورها، مفتول های مسی و آلومینیومی به دلیل خاصیت رسانایی بالا استفاده می شوند. در این کاربردها، سایز مفتول مستقیماً بر توانایی آن در عبور جریان الکتریکی (آمپراژ) و میزان اتلاف انرژی به صورت گرما (مقاومت الکتریکی) تأثیر می گذارد. انتخاب سایز نامناسب می تواند منجر به داغ شدن بیش از حد هادی، افت ولتاژ و حتی آتش سوزی شود.
کاربردهای صنعتی و ماشینی: در ساخت فنرها، قطعات متحرک در ماشین آلات، محورها، بست ها و اتصالات، مفتول ها باید خواص مکانیکی متنوعی از جمله انعطاف پذیری، مقاومت به خستگی (توانایی تحمل تنش های تکرارشونده) و مقاومت به سایش را داشته باشند. انتخاب سایز در این موارد به گونه ای انجام می شود که قطعه نهایی بتواند وظیفه خود را در طول عمر مفید مورد انتظار، به درستی انجام دهد.
کاربردهای خاص: برخی مفتول ها با پوشش های خاص (مانند گالوانیزه برای مقاومت به خوردگی) یا از آلیاژهای ویژه (مانند استنلس استیل برای محیط های خورنده یا دمای بالا) ساخته می شوند. در این موارد، علاوه بر خواص مکانیکی، مقاومت به عوامل محیطی نیز در انتخاب سایز نقش کلیدی ایفا می کند.

مشخصات مکانیکی مورد نیاز

پس از تعیین نوع کاربرد، لازم است مشخصات مکانیکی کلیدی مورد نیاز مفتول به دقت بررسی شوند. این مشخصات تعیین کننده آن هستند که مفتول تحت چه تنش هایی و چگونه رفتار خواهد کرد:

استحکام کششی (Tensile Strength): حداکثر تنشی که یک مفتول می تواند در حالت کشش تحمل کند تا پیش از پارگی. این پارامتر برای کاربردهای سازه ای بسیار حیاتی است.
تنش تسلیم (Yield Strength): تنشی که پس از رسیدن به آن، مفتول دچار تغییر شکل پلاستیک (دائمی) می شود. در بسیاری از کاربردها، جلوگیری از تغییر شکل دائمی اهمیت بالایی دارد.
ازدیاد طول (Elongation): معیاری برای سنجش میزان انعطاف پذیری و توانایی مفتول برای کشیده شدن پیش از پارگی. مقادیر بالاتر ازدیاد طول نشان دهنده انعطاف پذیری بیشتر است.
سختی (Hardness): مقاومت سطح مفتول در برابر خراشیدگی، سایش و نفوذ اجسام دیگر. سختی معمولاً با تست هایی مانند راکول یا برینل اندازه گیری می شود.
مقاومت به خستگی (Fatigue Strength): توانایی مفتول برای تحمل تنش های چرخه ای و تکرارشونده بدون ایجاد ترک و گسیختگی. این مشخصه برای قطعاتی که تحت ارتعاش یا بارهای متناوب هستند، اهمیت دارد.

مشخصات الکتریکی مورد نیاز (در صورت کاربرد الکتریکی)

برای مفتول هایی که در سیستم های الکتریکی به کار می روند، خواص الکتریکی از اهمیت ویژه ای برخوردارند:

رسانایی الکتریکی (Conductivity): توانایی یک ماده برای هدایت جریان الکتریکی. مس بالاترین رسانایی را در بین فلزات رایج دارد و پس از آن آلومینیوم قرار می گیرد. رسانایی معمولاً به صورت درصدی از رسانایی مس استاندارد بیان می شود.
مقاومت الکتریکی (Electrical Resistance): عکس رسانایی، این پارامتر میزان مخالفت ماده با عبور جریان الکتریکی را نشان می دهد. مقاومت الکتریکی با طول مفتول نسبت مستقیم و با سطح مقطع آن نسبت عکس دارد. این مقاومت باعث اتلاف انرژی به صورت گرما می شود (قانون اهم).
تحمل جریان (Current Carrying Capacity / Ampacity): حداکثر جریانی که یک مفتول می تواند به طور مداوم و بدون افزایش دمای بیش از حد مجاز (که می تواند به عایق آسیب بزند یا خطر آتش سوزی ایجاد کند) از خود عبور دهد. آمپراژ مجاز به شدت به سایز مفتول، نوع عایق، دمای محیط و نحوه نصب (در لوله، هوا، یا دسته کابل) بستگی دارد.

شرایط محیطی و عوامل خورنده

محیطی که مفتول در آن نصب یا استفاده می شود، تاثیر قابل توجهی بر انتخاب سایز و نوع متریال دارد. عواملی مانند رطوبت، دما، تماس با مواد شیمیایی، نمک (در مناطق ساحلی) یا گازهای خورنده می توانند باعث تخریب مفتول شوند.

مقاومت به خوردگی (Corrosion Resistance): مفتول های فولادی کربنی معمولی مستعد زنگ زدگی هستند. برای محیط های مرطوب یا خورنده، استفاده از مفتول های گالوانیزه (با پوشش روی)، استنلس استیل (ضد زنگ) یا آلیاژهای مقاوم تر توصیه می شود. در برخی موارد، ممکن است نیاز باشد از سایز کمی بزرگتر مفتول برای جبران کاهش احتمالی سطح مقطع در طول زمان به دلیل خوردگی استفاده شود.
مقاومت حرارتی (Thermal Resistance): مفتول ها باید قادر به تحمل دمای محیط عملیاتی خود باشند. دماهای بالا می توانند خواص مکانیکی و الکتریکی مفتول را تغییر دهند و باعث انبساط یا حتی ذوب شدن آن شوند. در دماهای پایین نیز، برخی فلزات شکننده تر می شوند.

انعطاف پذیری و قابلیت شکل دهی

بسته به کاربرد، ممکن است نیاز باشد مفتول خم شود، پیچیده شود یا به اشکال خاصی درآید. مفتول های با قطر کمتر به طور کلی انعطاف پذیرتر هستند و شکل دهی آن ها آسان تر است. در مواردی مانند ساخت فنر یا سیم پیچ های ظریف، انعطاف پذیری مفتول یک ویژگی کلیدی است. انتخاب سایز باید با توجه به میزان و نوع شکل دهی مورد نیاز صورت گیرد؛ مفتول های ضخیم تر به نیروی بیشتری برای خم شدن نیاز دارند و ممکن است در صورت خم شدن بیش از حد دچار ترک خوردگی شوند.

ملاحظات وزنی و حجمی

چگالی مفتول (جرم در واحد حجم) تاثیر مستقیمی بر وزن نهایی سازه یا دستگاه دارد. به عنوان مثال، در کاربردهای هوایی یا خودروسازی که وزن اهمیت زیادی دارد، استفاده از آلومینیوم به جای مس یا فولاد می تواند مزیت قابل توجهی ایجاد کند، حتی اگر نیاز به سایز بزرگتری برای دستیابی به رسانایی یا استحکام مشابه باشد. همچنین، محدودیت های فضایی ممکن است انتخاب سایز مفتول را محدود کند، به ویژه در فضاهای تنگ یا قطعات با ابعاد کوچک.

متریال های رایج مفتول و ویژگی هایشان

انتخاب متریال پایه برای ساخت مفتول، اولین و شاید مهم ترین گام در تعیین خواص نهایی و کاربرد آن است. هر فلز دارای ویژگی های منحصر به فردی است که آن را برای کاربردهای خاصی مناسب یا نامناسب می سازد.

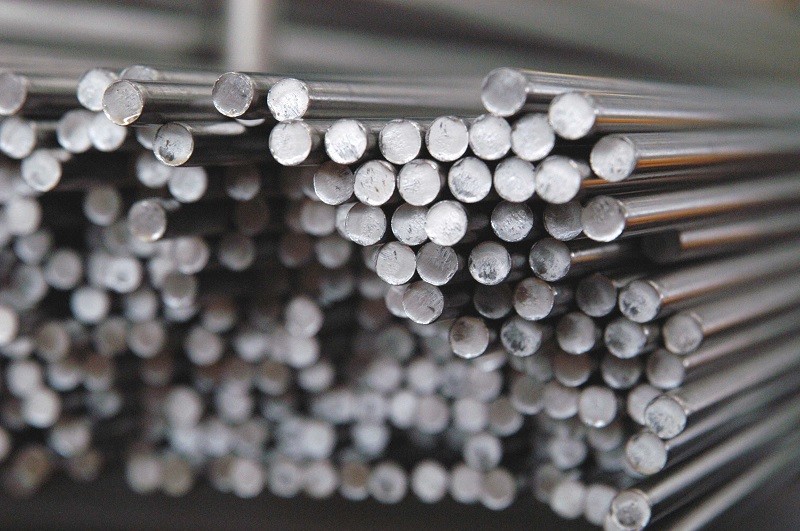

مفتول فولادی (Steel Wire)

فولاد، آلیاژی از آهن و کربن، به دلیل استحکام بالا، دوام و هزینه نسبتاً مناسب، یکی از پرکاربردترین فلزات در صنعت مفتول سازی است. انواع مختلفی از فولاد برای تولید مفتول به کار می روند که هر کدام خواص متفاوتی دارند:

فولاد کربنی (Carbon Steel): رایج ترین نوع فولاد که میزان کربن آن خواصش را تعیین می کند. مفتول های فولادی با کربن کم (Low Carbon Steel) انعطاف پذیرتر و قابل جوشکاری هستند و برای کاربردهایی مانند سیم خاردار، میخ و توری های فلزی استفاده می شوند. مفتول های با کربن بالا (High Carbon Steel) سخت تر و مستحکم ترند و برای ساخت فنرها، کابل های فولادی و ابزار مناسب هستند.
فولاد آلیاژی (Alloy Steel): افزودن عناصر دیگر مانند کروم، نیکل، مولیبدن و… به فولاد، خواص آن را بهبود می بخشد. فولادهای ضد زنگ (Stainless Steel) که حاوی حداقل ۱۰.۵% کروم هستند، مقاومت بسیار بالایی در برابر خوردگی دارند و در صنایع غذایی، پزشکی و محیط های خورنده استفاده می شوند.
خواص کلیدی: استحکام کششی و برشی بالا، سختی قابل تنظیم، مقاومت خوب در برابر سایش.
کاربردها: میلگرد، سیم بکسل، فنر، مفتول های صنعتی، سیم جوش، بست ها.
نکات انتخاب سایز: در کاربردهای سازه ای، سایز مفتول فولادی مستقیماً بر اساس محاسبات باربری و ضوابط استاندارد انتخاب می شود. برای کاربردهای فنر، علاوه بر سایز، نوع فولاد و عملیات حرارتی نیز اهمیت دارد.

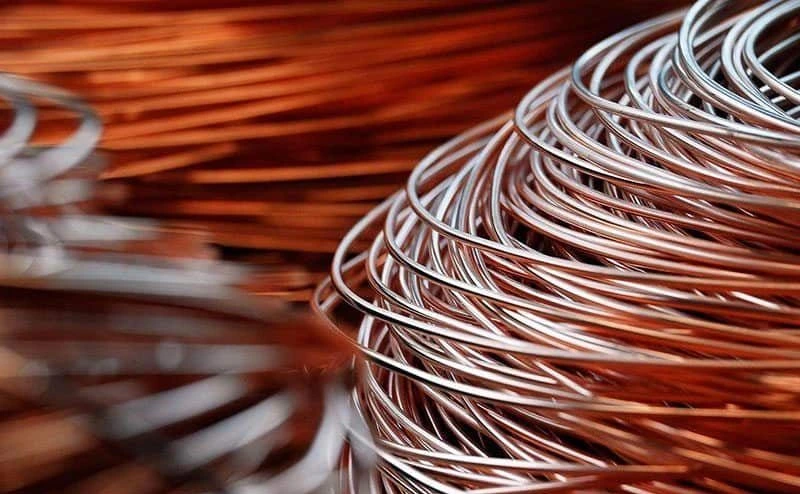

مفتول مسی (Copper Wire)

مس به دلیل رسانایی الکتریکی فوق العاده بالا (نزدیک به نقره و بسیار بهتر از سایر فلزات رایج) و همچنین انعطاف پذیری خوب، انتخاب اول برای بسیاری از کاربردهای الکتریکی است.

خواص کلیدی: رسانایی الکتریکی عالی، رسانایی حرارتی بالا، مقاومت به خوردگی خوب، انعطاف پذیری و قابلیت لحیم پذیری مناسب.
کاربردها: سیم کشی برق در ساختمان ها، کابل های صوتی و تصویری، سیم پیچ موتورهای الکتریکی و ژنراتورها، ترانسفورماتورها، اتصالات الکترونیکی.
نکات انتخاب سایز: در کاربردهای الکتریکی، سایز مفتول مسی (بر اساس AWG یا سطح مقطع mm²) مستقیماً بر اساس جریان مجاز (آمپراژ) تعیین می شود. جداول استاندارد آمپراژ، راهنمای اصلی برای این انتخاب هستند. همچنین، افت ولتاژ در طول کابل نیز عاملی مهم در انتخاب سایز مناسب است، به ویژه برای فواصل طولانی.

مفتول آلومینیومی (Aluminum Wire)

آلومینیوم به دلیل وزن سبک تر و قیمت پایین تر نسبت به مس، گزینه جذابی برای برخی کاربردها، به ویژه در خطوط انتقال برق و سیم کشی های با مقیاس بزرگ است.

خواص کلیدی: وزن سبک (حدود یک سوم مس)، رسانایی الکتریکی خوب (حدود ۶۰٪ مس)، مقاومت به خوردگی مناسب (به دلیل تشکیل لایه اکسید محافظ)، قیمت مناسب تر.
کاربردها: خطوط انتقال برق هوایی (به دلیل سبکی وزن)، برخی سیم کشی های داخلی ساختمان (به ویژه در گذشته و در سایزهای بزرگ)، اجزای سازه ای سبک.
مقایسه با مس و ملاحظات انتخاب سایز: برای دستیابی به رسانایی الکتریکی مشابه مس، مفتول آلومینیومی باید سطح مقطع بزرگتری داشته باشد (سایز AWG بالاتر یا mm² بیشتر). همچنین، اتصالات مفتول آلومینیومی نیازمند دقت و استفاده از کانکتورهای مخصوص است، زیرا آلومینیوم تمایل به اکسید شدن و ایجاد مقاومت در نقطه اتصال دارد. افت ولتاژ در کابل های آلومینیومی نسبت به کابل های مسی با آمپراژ یکسان، بیشتر است.

مفتول های آلیاژی و خاص

علاوه بر فلزات پایه، مفتول هایی از آلیاژهای خاص یا فلزات دیگر نیز برای کاربردهای ویژه تری تولید می شوند:

مفتول های نیکل و آلیاژهای نیکل: مقاومت بالا در برابر خوردگی و دماهای بالا، کاربرد در المنت های حرارتی، الکترودها.
مفتول تنگستن: نقطه ذوب بسیار بالا، استحکام در دمای بالا، کاربرد در لامپ های رشته ای، الکترودهای جوشکاری خاص.
مفتول برنجی (آلیاژ مس و روی): خواص مکانیکی و الکتریکی متعادل، مقاومت به خوردگی خوب، کاربرد در اتصالات الکتریکی و قطعات تزئینی.
مفتول های حافظه دار (Shape Memory Alloys): آلیاژهایی مانند نیتینول که پس از تغییر شکل، با اعمال حرارت به شکل اولیه خود بازمی گردند. کاربرد در تجهیزات پزشکی و صنایع هوافضا.

روش های محاسبه و انتخاب سایز مفتول

تعیین سایز مناسب مفتول، ترکیبی از دانش مهندسی، استفاده از ابزارهای محاسباتی و مراجعه به استانداردهای صنعتی است. رویکردهای مختلفی برای این منظور وجود دارد:

محاسبات مهندسی بر اساس بارگذاری

در کاربردهای سازه ای و مهندسی مکانیک، انتخاب سایز مفتول اغلب بر اساس محاسبات دقیق تنش و کرنش صورت می گیرد. ابتدا بارهای وارده بر مفتول (کششی، فشاری، پیچشی) محاسبه می شوند. سپس، با در نظر گرفتن ضریب اطمینان مناسب و خواص مکانیکی ماده (مانند تنش تسلیم)، سطح مقطع مورد نیاز مفتول محاسبه می شود. به عنوان مثال، اگر بار کششی وارده F باشد و تنش تسلیم مجاز ماده σ_y در نظر گرفته شود، حداقل سطح مقطع مورد نیاز A برابر است با: A = F / σ_y. پس از محاسبه A، سایز مفتولی که دارای این سطح مقطع یا کمی بزرگتر از آن باشد، انتخاب می شود.

جداول استاندارد و راهنماهای فنی

یکی از کاربردی ترین روش ها، مراجعه به جداول استاندارد ارائه شده توسط سازمان های معتبر بین المللی (مانند ISO، ASTM، IEC) یا ملی است. این جداول، اطلاعات جامعی در مورد مشخصات مفتول های استاندارد (مانند قطر، سطح مقطع، مقاومت الکتریکی، آمپراژ مجاز) ارائه می دهند.

جداول AWG: برای مفتول های مسی و آلومینیومی، جداول AWG سایزهای استاندارد را به همراه قطر و آمپراژ مجاز در شرایط نصب مختلف نمایش می دهند.
استانداردهای کابل: استانداردهای مربوط به کابل های برق (مانند IEC 60228) سطح مقطع استاندارد هادی ها را مشخص می کنند.
راهنماهای تولیدکنندگان: بسیاری از تولیدکنندگان مفتول، کاتالوگ ها و راهنماهایی منتشر می کنند که مشخصات دقیق محصولاتشان و توصیه هایی برای کاربردهای مختلف ارائه می دهد.

استفاده از این جداول، فرآیند انتخاب را تسریع و دقت آن را افزایش می دهد، به شرطی که کاربرد و شرایط محیطی به درستی درک شده باشند.

نرم افزارهای تخصصی و شبیه سازی

برای پروژه های پیچیده، به ویژه در حوزه سازه، الکترونیک و مکانیک، از نرم افزارهای تخصصی مهندسی استفاده می شود. این نرم افزارها قابلیت تحلیل المان محدود (Finite Element Analysis - FEA) را دارند و می توانند رفتار مفتول تحت تنش ها، دماهای مختلف و شرایط بارگذاری پیچیده را شبیه سازی کنند. این ابزارها به مهندسان اجازه می دهند تا سایز بهینه مفتول را با دقت بسیار بالا تعیین کرده و از اتلاف منابع یا ریسک شکست جلوگیری کنند.

تجربه عملی و مشورت با متخصصین

تجربه عملی مهندسان، طراحان و نصابان، گاهی ارزشمندتر از هر محاسبه یا جدول استانداردی است. دانش تجربی در مورد رفتار مواد در شرایط واقعی، مشکلات احتمالی نصب و عملکرد بلندمدت، می تواند به انتخاب های بهینه تری منجر شود. در پروژه های حساس یا زمانی که با شرایط غیرمعمول مواجه هستید، مشورت با کارشناسان و متخصصان در زمینه مفتول و کاربرد مورد نظر، اکیداً توصیه می شود. آن ها می توانند بر اساس تجربیات گذشته، راهنمایی های ارزشمندی ارائه دهند.

اشتباهات رایج در انتخاب سایز مفتول و نحوه اجتناب از آن ها

با وجود اهمیت موضوع، خطاهای متداولی در فرآیند انتخاب سایز مفتول رخ می دهد که می تواند عواقب ناخواسته ای داشته باشد. آگاهی از این اشتباهات به شما کمک می کند تا از آن ها اجتناب کنید.

نادیده گرفتن عوامل محیطی

یکی از اشتباهات رایج، تمرکز صرف بر مشخصات مکانیکی یا الکتریکی و غفلت از شرایط محیطی است. مفتولی که در یک محیط خشک و محافظت شده عملکرد مناسبی دارد، ممکن است در معرض رطوبت، مواد شیمیایی یا دمای بالا به سرعت تخریب شود.

مثال: استفاده از مفتول فولادی کربنی معمولی در نزدیکی دریا یا در محیط های صنعتی اسیدی، منجر به خوردگی سریع و کاهش مقطع و استحکام آن می شود.
راه حل: همواره شرایط محیطی (دما، رطوبت، تماس با مواد خورنده) را در نظر بگیرید و در صورت لزوم از مفتول های مقاوم تر (مانند استنلس استیل، گالوانیزه یا با پوشش های خاص) استفاده کنید.

تمرکز صرف بر استحکام یا رسانایی

گاهی اوقات، انتخاب سایز مفتول تنها بر اساس یک مشخصه کلیدی (مانند استحکام کششی برای کاربردهای سازه ای یا رسانایی برای کاربردهای الکتریکی) صورت می گیرد و سایر مشخصات مهم نادیده گرفته می شوند.

مثال: انتخاب مفتولی با استحکام بسیار بالا اما انعطاف پذیری کم برای کاربردی که نیاز به خم شدن دارد، می تواند منجر به ترک خوردگی مفتول شود. یا انتخاب مفتول مسی صرفاً بر اساس رسانایی و نادیده گرفتن تاثیر طول کابل بر افت ولتاژ.
راه حل: همواره مجموعه ای از خواص مورد نیاز (مکانیکی، الکتریکی، محیطی، انعطاف پذیری) را در نظر بگیرید و بهترین تعادل را بین آن ها بیابید.

استفاده از سایز نامناسب برای جریان الکتریکی

این خطا یکی از پرخطرترین اشتباهات است که به ویژه در سیم کشی های الکتریکی رخ می دهد. استفاده از مفتولی با سایز کوچکتر از حد نیاز برای جریان مورد نظر، باعث افزایش مقاومت، تولید گرمای بیش از حد، کاهش راندمان و در بدترین حالت، ذوب شدن عایق و آتش سوزی می شود.

راه حل: همیشه به جداول استاندارد آمپراژ مجاز برای سایزهای مختلف مفتول، با توجه به شرایط نصب، مراجعه کنید. در صورت شک، بهتر است از سایز بزرگتر استفاده کنید.

عدم توجه به استانداردهای کیفی

استفاده از مفتول های تولید شده توسط برندهای نامعتبر یا مفتول هایی که مشخصات فنی اعلام شده آن ها با واقعیت تطابق ندارد، می تواند فاجعه بار باشد. این مفتول ها ممکن است استحکام کمتر، خلوص پایین تر یا سایز غیردقیق داشته باشند.

راه حل: همیشه مفتول را از تولیدکنندگان و تأمین کنندگان معتبر تهیه کنید و در صورت امکان، از شناسنامه های فنی و گواهی نامه های کیفیت محصول اطمینان حاصل کنید.

برون یابی نادرست از اطلاعات

گاهی اطلاعات به دست آمده از یک منبع یا برای یک کاربرد خاص، به اشتباه به سایر کاربردها یا شرایط تعمیم داده می شود.

مثال: فرض کردن اینکه مشخصات یک مفتول فولادی استاندارد ساختمانی، برای استفاده در یک محیط شیمیایی خاص نیز مناسب است.
راه حل: همواره اطلاعات را در بستر کاربرد و شرایط خاص خودتان ارزیابی کنید و از تعمیم های شتاب زده بپرهیزید.

نکات تکمیلی و کاربردی برای انتخاب نهایی

برای اطمینان بیشتر از انتخاب سایز مفتول، توجه به چند نکته جزئی اما مهم می تواند بسیار مفید باشد.

در نظر گرفتن تلرانس های تولید

هیچ مفتولی کاملاً بی نقص و با سایز دقیق اسمی تولید نمی شود. همواره مقداری تلرانس (اختلاف جزئی در ابعاد) در فرآیند تولید وجود دارد. این تلرانس ها معمولاً در استانداردهای مربوطه تعریف می شوند.

اهمیت: در کاربردهایی که دقت ابعادی بسیار بالا اهمیت دارد (مانند برخی قطعات دقیق ماشینی یا اتصالات الکتریکی خاص)، باید تلرانس های تولید را در محاسبات لحاظ کرد. در اکثر کاربردهای عمومی، این تلرانس ها تاثیر قابل توجهی ندارند.

آینده نگری در انتخاب سایز

گاهی اوقات، نیازهای آتی پروژه یا افزایش احتمالی بارگذاری در طول زمان، باید در انتخاب سایز مفتول لحاظ شوند.

مثال: در سیم کشی ساختمان، ممکن است پیش بینی شود که در آینده نیاز به مصرف برق بیشتری (مثلاً به دلیل استفاده از لوازم خانگی پرمصرف تر) وجود داشته باشد. در چنین مواردی، انتخاب سایز مفتول کمی بزرگتر از حداقل مورد نیاز فعلی، از هزینه های سیم کشی مجدد در آینده جلوگیری می کند.
راه حل: در صورت امکان و مقرون به صرفه بودن، سایز مفتول را با در نظر گرفتن نیازهای احتمالی آینده انتخاب کنید.

اهمیت برند و تولیدکننده معتبر

همانطور که پیشتر اشاره شد، کیفیت و اعتبار تولیدکننده نقشی حیاتی دارد. مفتول های تولید شده توسط برندهای شناخته شده، معمولاً تحت کنترل کیفی دقیق تری قرار دارند و مشخصات فنی اعلام شده آن ها قابل اتکاتر است.

توصیه: سعی کنید مفتول مورد نیاز خود را از برندهای معتبر و تأمین کنندگان شناخته شده تهیه کنید. این امر اطمینان از کیفیت و عملکرد صحیح مفتول را افزایش می دهد.

هزینه های بلندمدت

در ارزیابی نهایی، تنها هزینه اولیه خرید مفتول را نبینید. هزینه های بلندمدت شامل هزینه های تعمیر، نگهداری، جایگزینی در صورت خرابی، افت راندمان (در کاربردهای الکتریکی) و حتی هزینه های ایمنی (مانند خسارات ناشی از آتش سوزی) را نیز در نظر بگیرید.

مثال: خرید یک مفتول فولادی ضد زنگ با قیمت بالاتر، ممکن است در بلندمدت به دلیل عدم نیاز به تعمیر و نگهداری یا تعویض به خاطر خوردگی، مقرون به صرفه تر از مفتول ارزان تر اما با عمر کوتاه باشد.
نتیجه گیری: انتخاب صحیح سایز و متریال مفتول، یک سرمایه گذاری است که در طول عمر مفید پروژه، بازدهی خود را نشان می دهد.

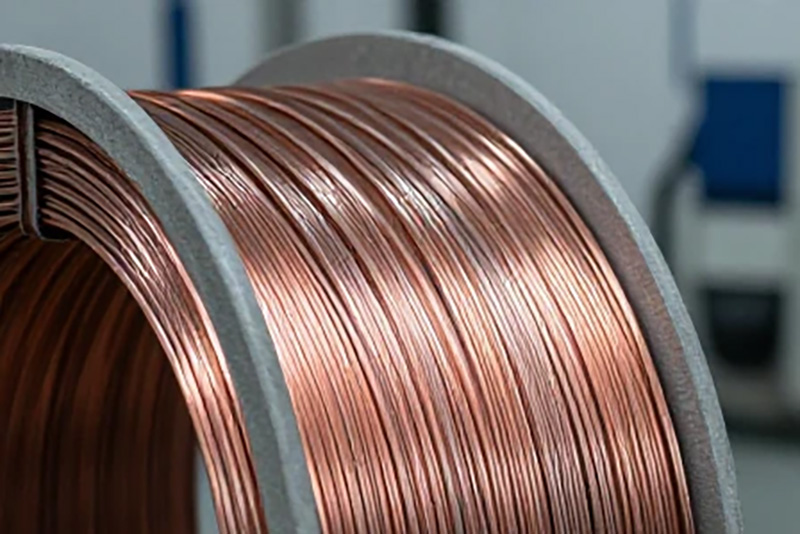

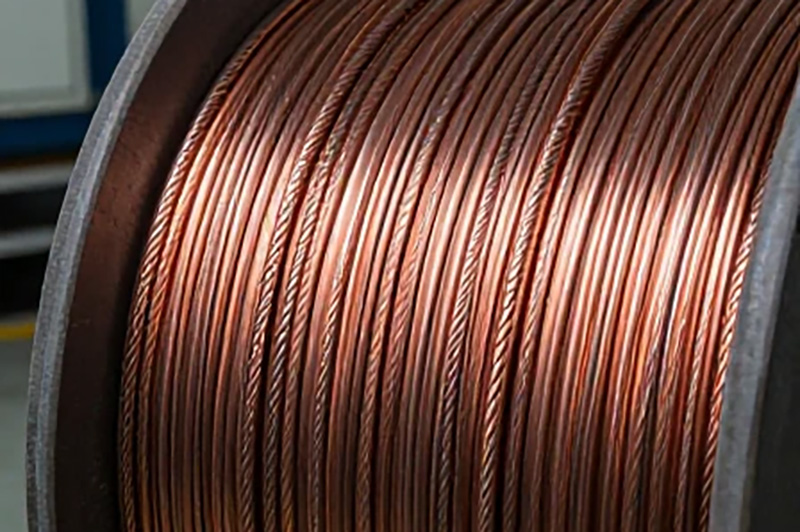

بیشتر بخوانید : همه چیز درباره مفتول مسوار آلیاژی

جمع بندی و نتیجه گیری

انتخاب سایز مفتول برای کاربرد خاص، فرآیندی است که با درک عمیق نیازمندی های پروژه آغاز می شود. این نیازمندی ها شامل نوع کاربرد (سازه ای، الکتریکی، صنعتی)، مشخصات مکانیکی و الکتریکی مورد نیاز، شرایط محیطی و الزامات مربوط به انعطاف پذیری و وزن است. پس از تعیین این عوامل، انتخاب متریال مناسب (فولاد، مس، آلومینیوم یا آلیاژهای خاص) صورت می گیرد. سپس با استفاده از محاسبات مهندسی، جداول استاندارد و یا نرم افزارهای تخصصی، سایز مفتول تعیین می گردد. در نهایت، با بررسی اشتباهات رایج و در نظر گرفتن نکات تکمیلی مانند تلرانس های تولید و هزینه های بلندمدت، انتخاب نهایی صورت می پذیرد.

صنعت مفتول سازی همواره در حال تحول است. پژوهش ها بر روی توسعه مفتول های جدید با استحکام بالاتر، رسانایی بهتر، مقاومت بیشتر به خوردگی و خواص ویژه دیگر ادامه دارد. موادی مانند کامپوزیت های پلیمری تقویت شده با الیاف (FRP) در حال یافتن جایگزینی برای مفتول های فلزی در برخی کاربردها هستند، به ویژه در محیط های بسیار خورنده. همچنین، فناوری های نوین در فرآیند تولید، امکان دستیابی به مفتول هایی با دقت ابعادی و خواص کنترل شده تر را فراهم می آورند.

سوالات متداول

چگونه سایز مناسب مفتول برای سیم کشی برق را انتخاب کنم؟
سایز مفتول برق بر اساس حداکثر جریان عبوری (آمپراژ)، فاصله تا مصرف کننده و نوع عایق سیم تعیین می شود. استفاده از جداول استاندارد AWG یا IEC و مراجعه به مقررات ملی ساختمان الزامی است تا از داغ شدن بیش از حد و افت ولتاژ جلوگیری شود.

تفاوت اصلی مفتول مسی و آلومینیومی در چیست و کدام بهتر است؟
مس رسانایی الکتریکی بالاتری دارد و انعطاف پذیرتر است، اما سنگین تر و گران تر است. آلومینیوم سبک تر و ارزان تر است اما رسانایی کمتری دارد و اتصالات آن نیازمند دقت بیشتری است. انتخاب بین این دو به کاربرد، بودجه و ملاحظات فنی بستگی دارد.

منظور از “تنش مجاز” در انتخاب مفتول های سازه ای چیست؟
تنش مجاز، حداکثر تنشی است که یک ماده می تواند بدون تغییر شکل دائمی یا شکست تحمل کند. این مقدار معمولاً با تقسیم تنش تسلیم یا استحکام نهایی ماده بر یک “ضریب اطمینان” (Safety Factor) به دست می آید تا ایمنی لازم در سازه تضمین شود.

آیا نوع پوشش (مانند گالوانیزه) بر انتخاب سایز مفتول تأثیر دارد؟
پوشش ها (مانند گالوانیزه کردن مفتول فولادی) عمدتاً برای افزایش مقاومت به خوردگی انجام می شوند و تأثیر مستقیمی بر سایز (قطر یا سطح مقطع) ندارند. با این حال، انتخاب پوشش مناسب بر اساس شرایط محیطی (مانند رطوبت یا تماس با مواد شیمیایی) ضروری است.
