لوله مانیسمان چیست؟ بررسی فنی فرآیند تولید، استانداردها و کاربردهای صنعتی

در طراحی و بهره برداری از خطوط لوله صنعتی، به ویژه در صنایع نفت، گاز، پتروشیمی و نیروگاهی، انتخاب نوع لوله نقش تعیین کننده ای در ایمنی، پایداری و طول عمر سیستم دارد. یکی از پرسش های بنیادین در این حوزه این است که لوله مانیسمان چیست و چرا در بسیاری از کاربردهای حساس، به عنوان گزینه مرجع معرفی می شود. پاسخ به این پرسش تنها در یک تعریف ساده خلاصه نمی شود، بلکه نیازمند بررسی تاریخچه، ساختار متالورژیکی، فرآیند تولید و استانداردهای حاکم بر این نوع لوله است.

لوله مانیسمان که با نام لوله بدون درز مانیسمان نیز شناخته می شود، محصولی است که به دلیل نداشتن خط جوش، رفتار مکانیکی یکنواخت تری نسبت به لوله های درزدار دارد. این ویژگی باعث شده است که در شرایط فشار و دمای بالا، ضریب اطمینان بالاتری ارائه دهد. از دیدگاه مهندسی مکانیک سیالات، نبود درز جوش به معنای کاهش نقاط تمرکز تنش، افت فشار یکنواخت تر و کاهش احتمال نشت در طول بهره برداری است.

در این مقاله از پرگاس فلز، با رویکردی کاملا فنی و مبتنی بر استانداردهای معتبر ASTM A106، ASTM A53 و API 5L و همچنین منابع تخصصی مرتبط با فرآیند تولید شلیکیک، تلاش شده است به صورت جامع بررسی شود که لوله مانیسمان چیست، چگونه تولید می شود و چرا در کاربردهای فشار بالا جایگاه ویژه ای دارد.

مقدمه و تاریخچه ابداع لوله های بدون درز

پیش از ابداع لوله های بدون درز، بخش عمده لوله های فلزی به روش های نورد و جوشکاری تولید می شدند. این لوله ها اگرچه پاسخگوی بسیاری از نیازهای صنعتی بودند، اما خط جوش همواره به عنوان ضعیف ترین نقطه ساختاری آنها شناخته می شد. در کاربردهایی که فشار داخلی، دمای بالا یا بارگذاری چرخه ای وجود داشت، این ناحیه می توانست منشأ ترک، نشت یا شکست ناگهانی باشد.

در چنین بستری، نیاز به محصولی با ساختار یکنواخت و بدون درز به شدت احساس می شد. این نیاز صنعتی منجر به توسعه فناوری تولید لوله های بدون درز شد و مسیر را برای ابداع لوله ای هموار کرد که امروز آن را با نام مانیسمان می شناسیم. درک این پیش زمینه تاریخی به فهم بهتر این موضوع کمک می کند که لوله مانیسمان چیست و چرا از ابتدا با هدف افزایش ایمنی و قابلیت اطمینان طراحی شده است.

تحول در تولید لوله های بدون درز تنها یک پیشرفت ساختاری نبود، بلکه تاثیر عمیقی بر طراحی خطوط لوله، استانداردهای مهندسی و حتی توسعه صنایع انرژی گذاشت. بسیاری از شبکه های انتقال سیالات که امروز با اطمینان بالا فعالیت می کنند، مدیون این تحول فناورانه هستند.

لوله مانیسمان چیست و علت نامگذاری آن به نام برادران مانیسمان

برای پاسخ دقیق به این پرسش که لوله مانیسمان چیست، باید به اواخر قرن نوزدهم بازگردیم. برادران مانیسمان، دو مهندس و صنعتگر آلمانی، نخستین بار روشی صنعتی برای تولید لوله های فولادی بدون درز ارائه کردند. این روش مبتنی بر سوراخ کاری شمش فولادی داغ و سپس نورد آن بود که امکان تولید لوله ای یکپارچه و بدون خط جوش را فراهم می کرد.

به افتخار این نوآوری، لوله های بدون درزی که با این روش و روش های تکامل یافته آن تولید شدند، به نام مانیسمان شناخته شدند. از منظر فنی، زمانی که گفته می شود لوله مانیسمان چیست، منظور لوله ای است که در فرآیند تولید آن هیچ گونه جوش طولی یا مارپیچی وجود ندارد و ساختار آن در محیط پیرامونی یکنواخت است.

این نامگذاری تنها یک عنوان تاریخی نیست، بلکه نشان دهنده فلسفه طراحی این محصول است. فلسفه ای که بر حذف نقاط ضعف ساختاری و افزایش قابلیت اطمینان در شرایط کاری سخت تمرکز دارد.

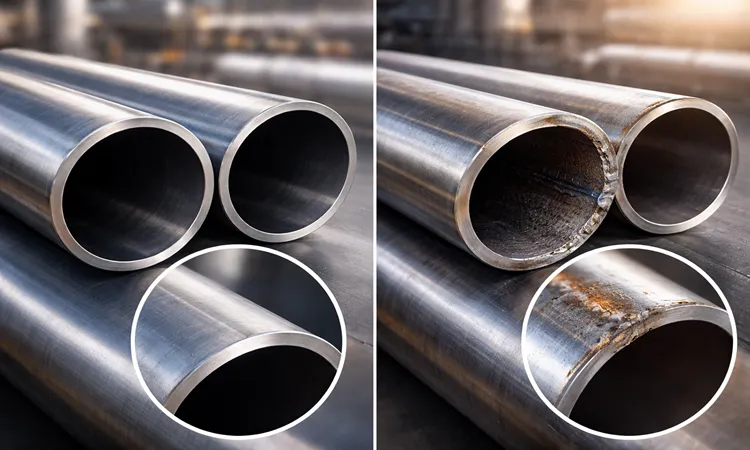

تفاوت ساختاری لوله مانیسمان با لوله های درزدار

یکی از مهم ترین مباحث در تحلیل این که لوله مانیسمان چیست، مقایسه ساختاری آن با لوله درزدار است. لوله های درزدار از ورق فولادی شکل داده شده و جوش داده شده تولید می شوند. در این فرآیند، حتی با بهترین تکنیک های جوشکاری، ناحیه جوش دارای ریزساختار متفاوت، تنش های پسماند و احتمال عیوب متالورژیکی است.

در مقابل، لوله مانیسمان از یک شمش فولادی یکپارچه تولید می شود و ساختار متالورژیکی آن در کل محیط لوله تقریبا یکنواخت است. این یکنواختی باعث می شود خواص مکانیکی مانند مقاومت کششی، استحکام تسلیم و چقرمگی شکست در تمام مقطع مشابه باشد. در کاربردهایی که بارگذاری چندمحوره یا فشار داخلی بالا وجود دارد، این تفاوت ساختاری اهمیت بسیار زیادی پیدا می کند.

از دید مهندسی طراحی، تفاوت لوله درزدار و بدون درز تنها به شکل ظاهری محدود نمی شود، بلکه به رفتار واقعی لوله در شرایط بحرانی مربوط است. به همین دلیل، در بسیاری از استانداردهای طراحی خطوط لوله، برای فشارها و دماهای بالا استفاده از لوله بدون درز مانیسمان توصیه یا الزام شده است.

نقش حذف خط جوش در افزایش ضریب اطمینان سازه

حذف خط جوش مهم ترین عامل افزایش ضریب اطمینان در لوله مانیسمان است. خط جوش در لوله های درزدار معمولا اولین نقطه ای است که تحت اثر تنش های داخلی و خارجی دچار آسیب می شود. وجود عیوب ریز، تغییر ریزساختار و تنش های پسماند همگی احتمال شروع ترک را افزایش می دهند.

در پاسخ به این که لوله مانیسمان چیست از منظر ایمنی، می توان گفت لوله ای است که با حذف این ناحیه بحرانی، توزیع تنش یکنواخت تری ارائه می دهد. این ویژگی در خطوط انتقال سیالات خطرناک، گازهای قابل اشتعال یا بخار با دمای بالا اهمیت حیاتی دارد.

از منظر مهندسی ریسک، استفاده از لوله مانیسمان در فشار بالا باعث کاهش احتمال شکست ناگهانی و افزایش قابلیت پیش بینی رفتار سازه ای می شود. این موضوع مستقیما به کاهش حوادث صنعتی و افزایش ایمنی سیستم مرتبط است.

فرآیند تولید لوله بدون درز به روش نورد گرم

برای درک کامل این که لوله مانیسمان چیست، بررسی فرآیند تولید آن ضروری است. فرآیند تولید لوله بدون درز عمدتا به روش نورد گرم انجام می شود و شامل چندین مرحله متوالی است که هر یک نقش مهمی در شکل گیری خواص نهایی لوله دارند.

در این روش، شمش فولادی با ترکیب شیمیایی کنترل شده به دمای بالا رسانده می شود تا قابلیت شکل پذیری لازم برای سوراخ کاری و نورد را پیدا کند. کنترل دقیق دما، سرعت تغییر شکل و عملیات بعدی، همگی در دستیابی به لوله ای با کیفیت بالا نقش دارند.

مرحله شلیکیک یا سوراخ کاری شمش های فولادی

مرحله شلیکیک یا Piercing قلب فرآیند تولید لوله مانیسمان محسوب می شود. در این مرحله، شمش فولادی داغ تحت اثر غلتک های مخروطی و یک سنبه مرکزی قرار می گیرد و به صورت طولی سوراخ می شود. این فرآیند باعث ایجاد یک پوسته توخالی اولیه می شود که مبنای شکل گیری لوله است.

از دید متالورژیکی، کنترل این مرحله اهمیت زیادی دارد، زیرا نحوه جریان فلز در اطراف سنبه می تواند بر یکنواختی ضخامت دیواره و کیفیت سطح داخلی تاثیر بگذارد. در پاسخ به این که لوله مانیسمان چیست از منظر تولید، می توان گفت محصولی است که کیفیت آن تا حد زیادی به دقت اجرای مرحله شلیکیک وابسته است.

هرگونه ناپایداری در این مرحله می تواند منجر به بیضوی شدن، تغییر ضخامت یا ایجاد عیوب داخلی شود که در کاربردهای فشار بالا غیرقابل قبول است.

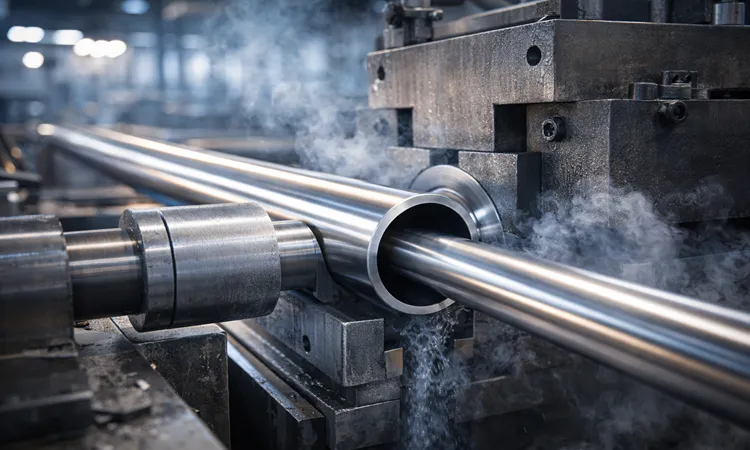

فرآیند کشش سرد برای تولید لوله های دقیق

پس از نورد گرم اولیه، در برخی کاربردها نیاز به تلرانس های ابعادی دقیق تر و سطح صاف تر وجود دارد. در این موارد، لوله مانیسمان وارد مرحله کشش سرد می شود. این فرآیند با عبور لوله از قالب های دقیق و در دمای پایین تر انجام می گیرد و باعث کاهش قطر، یکنواختی ضخامت و بهبود کیفیت سطح می شود.

از منظر مهندسی کاربرد، کشش سرد امکان تولید لوله هایی با قطر و ضخامت دقیق را فراهم می کند که برای سیستم های هیدرولیک، مبدل های حرارتی و خطوط دقیق مورد نیاز هستند. در تحلیل این که لوله مانیسمان چیست در کاربردهای خاص، باید توجه داشت که نوع فرآیند نهایی تولید می تواند تاثیر مستقیمی بر عملکرد لوله داشته باشد.

البته کشش سرد می تواند باعث افزایش تنش های پسماند شود که در مرحله بعدی باید با عملیات حرارتی کنترل گردد.

عملیات حرارتی و تنش زدایی پس از شکل دهی نهایی

آخرین مرحله مهم در تولید لوله مانیسمان، عملیات حرارتی است. این عملیات با هدف بهبود خواص مکانیکی، یکنواخت سازی ریزساختار و حذف تنش های پسماند انجام می شود. بسته به استاندارد مورد نظر، عملیات حرارتی می تواند شامل نرماله کردن، آنیل یا تنش زدایی باشد.

در استانداردهایی مانند ASTM A106، الزامات مشخصی برای عملیات حرارتی تعریف شده است تا اطمینان حاصل شود که لوله توان تحمل فشار و دمای طراحی را دارد. در پاسخ نهایی به این که لوله مانیسمان چیست، باید آن را محصولی دانست که نه تنها بدون درز است، بلکه با مجموعه ای از فرآیندهای کنترل شده متالورژیکی به خواص مطلوب رسیده است.

این عملیات حرارتی نقش کلیدی در افزایش چقرمگی، کاهش خطر شکست ترد و افزایش عمر خستگی لوله ایفا می کند و آن را برای کاربردهای حساس صنعتی مناسب می سازد.

استانداردهای متالورژیکی و ابعادی لوله مانیسمان

پس از بررسی فرآیند تولید، گام بعدی برای پاسخ کامل به این پرسش که لوله مانیسمان چیست، شناخت استانداردهای متالورژیکی و ابعادی حاکم بر این محصول است. در صنایع نفت و گاز و طراحی خطوط لوله تحت فشار، استفاده از لوله بدون درز تنها زمانی معنا پیدا می کند که مشخصات شیمیایی، مکانیکی و ابعادی آن مطابق با استانداردهای معتبر بین المللی باشد. این استانداردها تضمین می کنند که لوله در شرایط واقعی بهره برداری، رفتار قابل پیش بینی و ایمنی کافی داشته باشد.

استانداردهای ASTM A106، ASTM A53 و API 5L هر یک برای دامنه مشخصی از کاربردها تدوین شده اند و تفاوت هایی در الزامات متریال، عملیات حرارتی و تلرانس های ابعادی دارند. درک صحیح این تفاوت ها به مهندسین کمک می کند تا متناسب با شرایط کاری، انتخاب دقیقی انجام دهند و از مزایای واقعی لوله بدون درز مانیسمان بهره مند شوند.

تحلیل استاندارد ASTM A106 برای کاربردهای دمای بالا و فشار بالا

استاندارد ASTM A106 یکی از مهم ترین مراجع فنی برای لوله های فولادی بدون درز است که به طور خاص برای سرویس های دمای بالا طراحی شده است. این استاندارد لوله هایی را پوشش می دهد که در بویلرها، خطوط بخار، مبدل های حرارتی و سیستم های انتقال سیالات داغ مورد استفاده قرار می گیرند. در این استاندارد، کنترل دقیق ترکیب شیمیایی فولاد، خواص مکانیکی و عملیات حرارتی نقش کلیدی دارد.

در تحلیل این استاندارد، زمانی که پرسیده می شود لوله مانیسمان چیست در کاربردهای دمای بالا، پاسخ آن لوله ای است که بتواند بدون افت شدید استحکام، در دماهای بالا و فشارهای داخلی قابل توجه کار کند. ASTM A106 با الزام به تست های کشش، خم و در برخی گریدها تست ضربه، این اطمینان را ایجاد می کند که لوله در شرایط بحرانی دچار شکست ترد نشود.

گریدهای مختلف این استاندارد مانند A106 Gr.B به طور گسترده در صنایع نفت و گاز استفاده می شوند، زیرا تعادل مناسبی میان استحکام، چقرمگی و قابلیت جوشکاری فراهم می کنند. این ویژگی ها باعث شده است که لوله مانیسمان مطابق ASTM A106 به عنوان انتخاب مرجع برای خطوط فشار بالا شناخته شود.

بررسی استاندارد API 5L برای خطوط انتقال نفت و گاز

استاندارد API 5L به طور خاص برای لوله های مورد استفاده در خطوط انتقال نفت و گاز تدوین شده است. این استاندارد علاوه بر الزامات متالورژیکی، به موضوعات مهمی مانند یکنواختی ابعادی، قابلیت بازرسی و رفتار لوله در شرایط بهره برداری طولانی مدت توجه دارد. در خطوط انتقال، لوله ها تحت ترکیبی از فشار داخلی، تنش های محیطی و شرایط خورنده قرار دارند.

در پاسخ به این که لوله مانیسمان چیست در چارچوب API 5L، باید گفت لوله ای است که بتواند در طول کیلومترها مسیر انتقال، بدون نشت و افت عملکرد، سیالات خطرناک را جابجا کند. در این استاندارد، اگرچه لوله های درزدار نیز مجاز هستند، اما برای شرایط خاص فشار بالا یا محیط های حساس، استفاده از لوله بدون درز مانیسمان ترجیح داده می شود.

کنترل کیفیت در API 5L شامل آزمون های غیر مخرب، بررسی یکنواختی ضخامت و کنترل دقیق ترکیب شیمیایی است. این الزامات به مهندسین طراح کمک می کند تا ریسک شکست و نشت در خطوط انتقال را به حداقل برسانند.

مفهوم رده و تاثیر آن بر ضخامت دیواره لوله

یکی از مفاهیم کلیدی در انتخاب لوله های صنعتی، مفهوم رده یا Schedule است. رده لوله نشان دهنده ضخامت دیواره آن در یک قطر اسمی مشخص است و ارتباط مستقیمی با توان تحمل فشار داخلی دارد. برای مثال، لوله رده ۴۰ مانیسمان یکی از رایج ترین گزینه ها در کاربردهای صنعتی عمومی است، در حالی که رده های بالاتر برای فشارهای بالاتر استفاده می شوند.

در تحلیل فنی این موضوع، زمانی که پرسیده می شود لوله مانیسمان چیست از نظر ابعادی، باید به این نکته توجه داشت که قطر خارجی لوله معمولا ثابت است و افزایش رده به معنای افزایش ضخامت دیواره و کاهش قطر داخلی است. این افزایش ضخامت باعث افزایش مقاومت در برابر فشار داخلی می شود، اما در عین حال وزن و هزینه لوله را نیز افزایش می دهد.

انتخاب رده مناسب باید بر اساس محاسبات مهندسی فشار، دما و ضریب اطمینان انجام شود. استفاده از رده نامناسب می تواند منجر به اضافه وزن غیر ضروری یا کاهش ایمنی سیستم شود، بنابراین درک صحیح مفهوم رده برای بهره برداری ایمن از لوله مانیسمان ضروری است.

تفاوت لوله مانیسمان با سایر لوله های صنعتی از نظر تحمل بار

یکی از دلایل اصلی استفاده گسترده از لوله مانیسمان در صنایع حساس، تفاوت اساسی آن با سایر لوله های صنعتی از نظر تحمل بار و فشار است. این تفاوت تنها به نبود خط جوش محدود نمی شود، بلکه به نحوه توزیع تنش، رفتار در برابر خوردگی و واکنش به بارگذاری های ترکیبی مربوط است.

در این بخش، تلاش می شود با رویکردی تحلیلی نشان داده شود که چرا پاسخ به پرسش لوله مانیسمان چیست در بسیاری از پروژه ها، با تاکید بر تحمل بار بالا و ایمنی بیشتر همراه است.

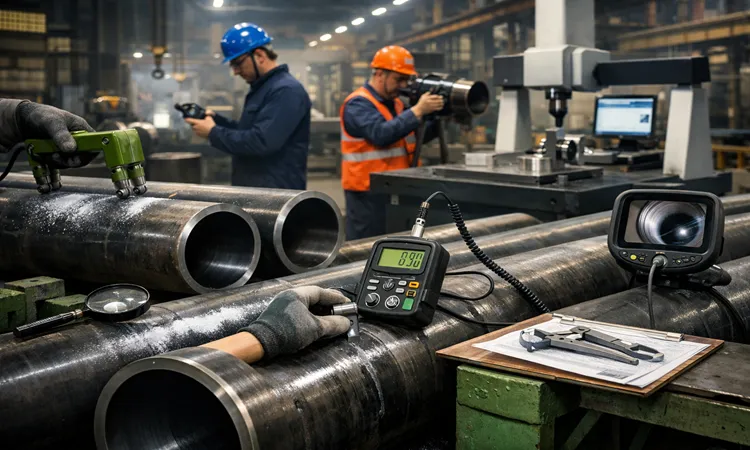

بررسی آنالیز شیمیایی و گواهی مطابقت محصول

کنترل ترکیب شیمیایی فولاد یکی دیگر از مراحل مهم بازرسی است. آنالیز شیمیایی تضمین می کند که درصد عناصر آلیاژی در محدوده مجاز استاندارد قرار دارد و خواص مکانیکی مورد انتظار تامین می شود. همراه بودن لوله با گواهی مطابقت محصول، برای پروژه های حساس یک الزام مهندسی محسوب می شود.

این مدارک به مهندسین طراح و ناظران کمک می کند تا اطمینان حاصل کنند لوله مورد استفاده دقیقا مطابق با الزامات طراحی انتخاب شده است.

جمع بندی

در جمع بندی نهایی، می توان گفت پاسخ جامع به این پرسش که لوله مانیسمان چیست، ترکیبی از مفاهیم متالورژیکی، مکانیکی و ایمنی است. لوله مانیسمان به عنوان یک محصول استراتژیک، نقش مهمی در پایداری و ایمنی صنایع مادر ایفا می کند و انتخاب آن بر اساس استانداردهای معتبر، بخشی از مسئولیت حرفه ای مهندسین به شمار می رود.

با توسعه صنایع نفت، گاز و انرژی در ایران، نیاز به تولید داخلی لوله های فولادی بدون درز با کیفیت بالا بیش از پیش احساس می شود. سرمایه گذاری در فناوری های نوین تولید، ارتقای کنترل کیفیت و تطبیق با استانداردهای جهانی می تواند آینده روشنی برای این صنعت در کشور رقم بزند و وابستگی به واردات را کاهش دهد.

سوالات متداول

تفاوت لوله مانیسمان رده ۴۰ و رده ۸۰ در چیست؟
تفاوت اصلی در ضخامت دیواره و در نتیجه توان تحمل فشار است. رده ۸۰ دارای ضخامت بیشتر و وزن بالاتر بوده و برای فشارهای بالاتر استفاده می شود.

آیا لوله مانیسمان قابلیت خم کاری در حالت سرد را دارد؟
بله، لوله مانیسمان قابلیت خم کاری سرد را دارد، اما شعاع خم و میزان تغییر شکل باید مطابق با خواص متالورژیکی و استانداردهای مربوطه کنترل شود.

بهترین آلیاژ برای تولید لوله بدون درز چیست؟
انتخاب آلیاژ به شرایط کاری بستگی دارد. فولادهای کربنی مطابق ASTM A106 برای بسیاری از کاربردها مناسب هستند، اما در شرایط خاص ممکن است فولادهای آلیاژی مورد نیاز باشند.

علت اختلاف قیمت لوله مانیسمان نسبت به لوله های درزدار چیست؟
فرآیند تولید پیچیده تر، کنترل کیفیت دقیق تر و عملکرد بالاتر در فشار و دمای بالا از دلایل اصلی بالاتر بودن قیمت لوله مانیسمان نسبت به لوله های درزدار است.
