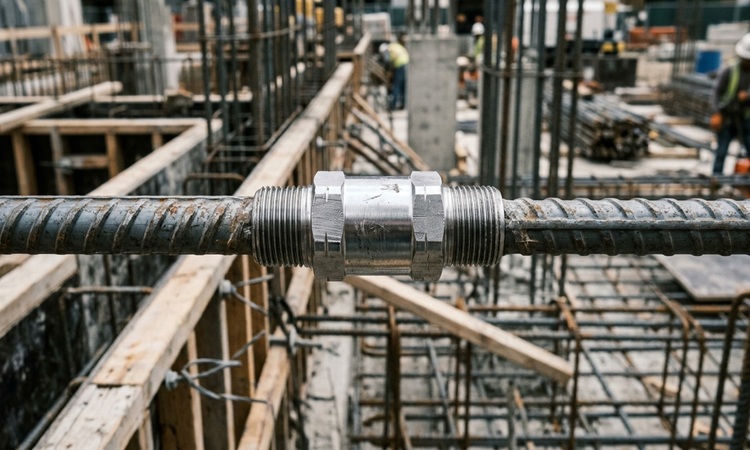

اورلب مکانیکی میلگرد چیست و چه مزایایی دارد؟

 در مهندسی سازه های بتن آرمه، پیوستگی میلگردها برای انتقال نیروهای کششی و فشاری از اهمیت حیاتی برخوردار است. به دلیل محدودیت طول شاخه های تولیدی میلگرد در کارخانه ها (معمولا ۱۲ متر)، مهندسین ناچار به استفاده از روش های اتصال برای دستیابی به طول های بلندتر هستند. روش سنتی یا همان اتصال پوششی، با ایجاد همپوشانی بین دو میلگرد، نیرو را از طریق بتن واسط منتقل می کند.

اما با پیشرفت تکنولوژی و افزایش تراکم آرماتور در سازه های بلندمرتبه، اورلب مکانیکی میلگرد به عنوان جایگزینی کارآمد و مهندسی شده معرفی شده است. در این روش که به آن اتصال کوپلری نیز گفته می شود، دو میلگرد به صورت مستقیم و سر به سر توسط یک قطعه مکانیکی به هم متصل می شوند. اورلب مکانیکی میلگرد باعث حذف بتن از فرآیند انتقال نیرو شده و رفتار سازه را به ایده آل های طراحی نزدیک تر می کند.

در این مقاله از پرگاس فلز به بررسی عمیق مفاهیم، انواع ابزارها، استانداردها و تجربیات کارگاهی در زمینه اجرای اورلب مکانیکی میلگرد خواهیم پرداخت تا راهنمایی کامل برای مهندسین ناظر و مجری فراهم آوریم.

مفهوم اورلب مکانیکی

برای درک صحیح پدیده اورلب مکانیکی میلگرد، باید ابتدا بر محدودیت های روش های قدیمی تمرکز کرد. در روش پوششی، انتقال نیرو به چسبندگی بین فولاد و بتن بستگی دارد که در زمان زلزله یا بارهای متناوب، احتمال لغزش میلگردها وجود دارد. اما مفهوم اورلب مکانیکی میلگرد بر پایه پیوستگی صلب و مستقیم بنا شده است.

 در واقع، قطعه واسط یا کوپلر، دو شاخه میلگرد را به یک میلگرد واحد و یکپارچه تبدیل میکند. این موضوع باعث میشود که ظرفیت کششی میلگرد در محل اتصال نه تنها کاهش نیابد، بلکه در بسیاری از تست های آزمایشگاهی، گسیختگی در بدنه میلگرد رخ دهد و نه در محل اورلب مکانیکی میلگرد؛ این یعنی اتصال از خود میلگرد قوی تر عمل میکند.

برای آشنایی با اصول کلی وصله در میلگردها، مطالعه مقاله وصله میلگرد چیست؟ توصیه می‌ شود.

تعریف اورلب مکانیکی و تفاوت با اورلب پوششی

تعریف تخصصی اورلب مکانیکی میلگرد عبارت است از استفاده از وسایل مکانیکی (کوپلرها) برای اتصال دو میلگرد به یکدیگر به گونه ای که حداقل ۱۲۵ درصد مقاومت تسلیم مشخصه میلگرد تامین شود. تفاوت اصلی با روش پوششی در مسیر انتقال نیرو است. در روش پوششی، نیرو از میلگرد اول به بتن و سپس از بتن به میلگرد دوم منتقل میشود که نیاز به طول همپوشانی زیادی دارد.

برای درک عمیق‌تر مفهوم طول همپوشانی و محاسبات مرتبط، مقاله طول اورلب میلگرد چیست را ببینید.

اما در اورلب مکانیکی میلگرد، نیرو مستقیما از رزوه های میلگرد به بدنه کوپلر و سپس به میلگرد بعدی میرسد. این تفاوت ساختاری باعث میشود که در قطعات تحت فشار یا کشش شدید، اورلب مکانیکی میلگرد عملکردی بسیار مطمئن تر و پایدارتر از روش های سنتی داشته باشد.

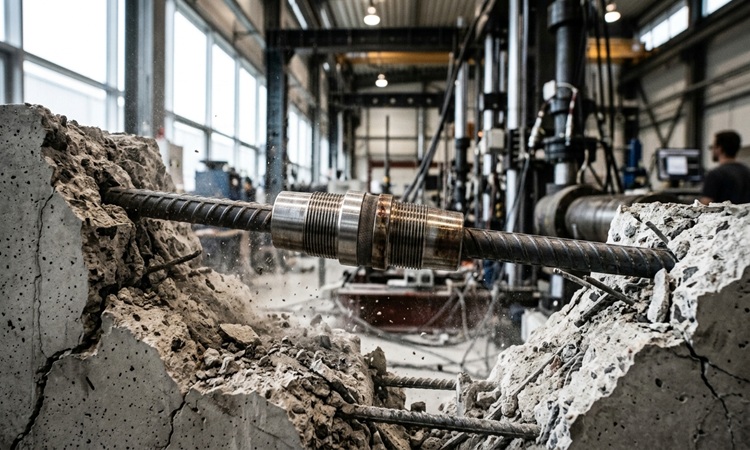

نقش اورلب مکانیکی در انتقال نیرو

در طراحی لرزه ای، انتقال نیرو باید به گونه ای باشد که در نواحی تشکیل مفصل پلاستیک، اتصال دچار شکست نشود. اورلب مکانیکی میلگرد با ایجاد یک سد صلب، مانع از تمرکز تنش در بتن اطراف میشود. نقش اصلی این اتصال در انتقال نیرو، حفظ پیوستگی نمودار تنش-کرنش فولاد است.

 زمانی که سازه تحت بارهای رفت و برگشتی زلزله قرار میگیرد، اورلب پوششی ممکن است به دلیل خرد شدن بتن محصور کننده دچار زوال شود، اما اورلب مکانیکی میلگرد به دلیل ماهیت مکانیکی خود، انسجام اتصال را حفظ کرده و اجازه میدهد میلگرد تا مرحله نهایی گسیختگی، باربری خود را ادامه دهد. این ویژگی باعث افزایش ضریب شکل پذیری کل سازه میشود.

اهمیت رعایت طول موثر در اجرای اتصالات

اگرچه اورلب مکانیکی میلگرد طول اتصال را نسبت به روش پوششی تا ۸۰ درصد کاهش میدهد، اما رعایت طول درگیر شدن رزوه ها درون کوپلر حیاتی است. در اجرای اورلب مکانیکی میلگرد، هر نوع نقص در بستن کامل میلگرد داخل کوپلر میتواند منجر به کاهش سطح تماس و در نتیجه شکست رزوه ها تحت بار شود.

طول موثر پیچی در هر نوع از انواع اورلب مکانیکی میلگرد متفاوت است و باید طبق کاتالوگ سازنده و تاییدیه های آزمایشگاهی کنترل شود. مهندسین ناظر باید با استفاده از آچارهای ترکمتر، از سفت شدن نهایی اتصال اطمینان حاصل کنند تا مفهوم انتقال نیروی مستقیم در عمل محقق گردد.

انواع اورلب مکانیکی

تنوع در روش های تولید و آماده سازی انتهای میلگرد باعث به وجود آمدن انواع مختلفی از این تکنولوژی شده است. هر یک از انواع اورلب مکانیکی میلگرد برای شرایط خاصی از پروژه، مانند سایز میلگرد، فضای موجود و تجهیزات در دسترس، طراحی شده اند. شناخت این تنوع به مهندسین کمک می کند تا بهینه ترین انتخاب را از نظر هزینه و سرعت اجرا داشته باشند.

برخی روش ها نیاز به رزوه زنی در کارگاه دارند و برخی دیگر از روش های پرسی یا اصطکاکی استفاده میکنند که هر کدام استاندارد اورلب مکانیکی میلگرد مختص به خود را دارند.

اورلب پیچ و مهره ای

رایج ترین نوع در بازار ایران، کوپلرهای رزوه ای هستند. در این روش، انتهای میلگردها توسط دستگاه مخصوص رزوه زنی شده و سپس درون یک بوش فولادی رزوه دار پیچ میشوند. این نوع اورلب مکانیکی میلگرد خود به دو دسته رزوه  موازی و رزوه  مخروطی تقسیم می شود. مزیت اصلی این روش، سادگی نصب و امکان باز و بسته کردن اتصال در صورت نیاز است.

 در پروژه هایی که میلگردهای انتظار باید برای مدتی طولانی باقی بمانند، استفاده از این نوع اورلب مکانیکی میلگرد به همراه درپوش محافظ، مانع از آسیب دیدن رزوه ها شده و سرعت ادامه عملیات را در فازهای بعدی تضمین می کند.

اورلب مکانیکی با رزوه سرد Cold-Threaded Splice))

در این روش، ابتدا انتهای میلگرد تحت فشار هیدرولیکی بسیار بالا پرس شده و قطر آن کمی افزایش می یابد Upsetting)) و سپس روی بخش تقویت شده، رزوه زنی انجام میشود. این نوع از اورلب مکانیکی میلگرد بسیار قدرتمند است زیرا به دلیل افزایش قطر در محل رزوه، سطح مقطع خالص میلگرد پس از رزوه زنی از سطح مقطع اسمی بدنه میلگرد کمتر نمی شود.

استاندارد اورلب مکانیکی میلگرد در این حالت معمولا بالاترین نمرات را در تست های کشش مستقیم کسب میکند. این روش به ویژه برای میلگردهای با قطر بالا (سایز ۲۸ به بالا) در فونداسیون های حجیم و دیوارهای برشی ضخیم کاربرد وسیعی دارد.

اورلب مکانیکی با قالب کششی

این اتصال که به کوپلر پرسی نیز معروف است، نیازی به رزوه زنی انتهای میلگرد ندارد. در این مدل از اورلب مکانیکی میلگرد، دو میلگرد درون یک لوله فولادی نرم قرار میگیرند و سپس توسط یک دستگاه پرس هیدرولیک پرقدرت، لوله بر روی آج های میلگرد فشرده می شود. درگیری فیزیکی بین جدار داخلی کوپلر و آج های میلگرد، عامل انتقال نیرو است.

 این روش برای اصلاحات در سازه های موجود یا زمانی که امکان رزوه زنی میلگردهای نصب شده وجود ندارد، بهترین گزینه است. کاربرد اورلب مکانیکی میلگرد پرسی در بازسازی پل ها و تقویت ستون های قدیمی بسیار چشمگیر است.

استانداردها و آیین نامه ها

اجرای اورلب مکانیکی میلگرد بدون رعایت استانداردهای سختگیرانه ملی و بین المللی خطرآفرین است. آیین نامه ها این اتصالات را بر اساس میزان تحمل بار و تغییر شکل به تیپ های مختلف تقسیم میکنند. در ایران، مرجع اصلی برای تاییدیه های فنی، مرکز تحقیقات راه، مسکن و شهرسازی است.

هر پیمانکاری که قصد اجرای اورلب مکانیکی میلگرد را دارد، باید گواهی تست کشش و تست خستگی قطعات خود را ارائه دهد. این استانداردها تضمین میکنند که در زمان زلزله، اتصال مکانیکی ضعیف ترین حلقه زنجیره سازه نباشد.

استاندارد ملی ایران برای اورلب مکانیکی

مطابق با مبحث نهم مقررات ملی ساختمان، اتصالات مکانیکی باید بتوانند حداقل ۱.۲۵ برابر مقاومت تسلیم میلگرد را بدون شکست تحمل کنند. همچنین در استاندارد اورلب مکانیکی میلگرد ایران تاکید شده است که محل قرارگیری این اتصالات نباید در نواحی حساس که احتمال تشکیل مفصل پلاستیک وجود دارد، متمرکز شود، مگر اینکه اتصال از نوع "تیپ ۲" (Service Splice) باشد که توانایی تحمل بارهای متناوب را دارد.

رعایت این استانداردها در زمان اجرای اورلب مکانیکی میلگرد توسط ناظرین سازه کنترل میشود تا از سلامت فیزیکی رزوه ها و کیفیت فولاد کوپلر اطمینان حاصل گردد.

استانداردهای بین المللی و مقایسه

استانداردهای بین المللی نظیر ACI 318 و ASTM A706 معیارهای بسیار دقیقی برای لغزش  داخل کوپلر وضع کرده اند. تفاوت اصلی استاندارد اورلب مکانیکی میلگرد بین المللی با داخلی در سختگیری روی میزان لغزش اولیه میلگرد درون کوپلر تحت بارهای کششی است.

 در استانداردهای اروپایی، تست های سیکلیک (رفت و برگشتی) برای تایید کاربرد اورلب مکانیکی میلگرد در مناطق با لرزه خیزی بالا الزامی است. مقایسه این استانداردها نشان میدهد که کوپلرهای تولید شده با تکنولوژی رزوه سرد، بیشترین انطباق را با سختگیرانه ترین آیین نامه های جهانی دارند و در پروژه های صادراتی خدمات مهندسی، اولویت اول هستند.

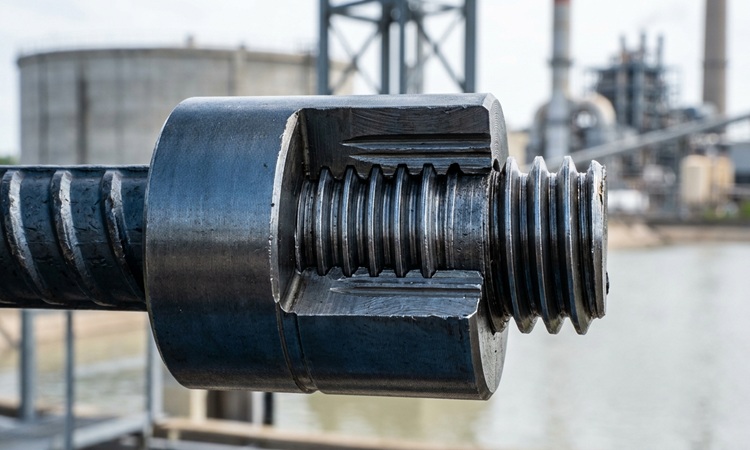

نکات فنی در طراحی طول اورلب مکانیکی

در طراحی، طول کوپلر باید متناسب با قطر میلگرد و تنش تسلیم آن باشد. برخلاف اورلب پوششی که طول آن با افزایش قطر میلگرد به شدت زیاد میشود، در اورلب مکانیکی میلگرد، طول اتصال ثابت و بسیار کوتاه است. اما یک نکته فنی ظریف وجود دارد که طول رزوه ها باید به گونه ای طراحی شود که حداقل ۳ تا ۴ رزوه پس از بستن نهایی بیرون باقی بماند تا از درگیری کامل مطمئن شویم.

همچنین در طراحی اورلب مکانیکی میلگرد برای سازه های خاص مانند مخازن آب یا نیروگاه ها، ضریب اطمینان بالاتری برای طول درگیری پیچ و مهره در نظر گرفته میشود تا در برابر خوردگی و لرزش های مداوم ایمن بماند.

جدول مقایسه انواع اورلب مکانیکی و کاربرد آن ها

برای انتخاب هوشمندانه در پروژه، جدول زیر مقایسه ای بین روش های مختلف اجرای اورلب مکانیکی میلگرد ارائه می دهد:

مزایا و محدودیت های اورلب مکانیکی

هر تکنولوژی مهندسی در کنار مزایای بی شمار، محدودیت هایی نیز دارد که نادیده گرفتن آن ها در برآورد مالی و زمانی پروژه خلل ایجاد میکند. اورلب مکانیکی میلگرد به عنوان یک راهکار پیشرفته، توازنی بین کیفیت سازه ای و هزینه های اجرایی ایجاد می کند.

مزایای اورلب مکانیکی میلگرد به قدری جذاب هستند که در سال های اخیر، حتی در ساختمان های مسکونی عادی نیز مورد توجه سازندگان قرار گرفته اند. با این حال، درک محدودیت ها مانع از غافلگیری تیم مدیریت پروژه در حین اجرا می شود.

مزایا

استفاده از این تکنولوژی تحولی در سرعت و کیفیت آرماتوربندی ایجاد کرده است. مزایای اورلب مکانیکی میلگرد تنها به مسائل فنی محدود نمیشود و ابعاد اقتصادی پروژه را نیز تحت تاثیر قرار می دهد. در ادامه به مهم ترین این مزایا اشاره میکنیم:

• کاهش طول اورلب نسبت به روش سنتی:

 در روش پوششی، برای میلگرد سایز ۳۲ ممکن است به ۱.۵ متر همپوشانی نیاز باشد، اما در اورلب مکانیکی میلگرد این طول به کمتر از ۱۵ سانتی متر میرسد که باعث صرفه جویی عظیم در مصرف فولاد میشود.

اگر می‌ خواهید بدانید این صرفه‌ جویی چگونه در محاسبات پرت میلگرد تأثیر می‌ گذارد، مقاله محاسبه پرت میلگرد چگونه انجام می شود و چگونه ضایعات پروژه را کاهش دهیم؟ را مطالعه کنید.

• اجرای سریع تر و ایمن تر:

حذف گره های پیچیده آرماتوربندی و سهولت در بستن کوپلرها، سرعت پیشرفت پروژه را تا ۳۰ درصد افزایش میدهد.

• کنترل کیفیت بهتر اتصال:

 در روش پوششی، اطمینان از فاصله میلگردها و کیفیت بتن واسط سخت است، اما در اورلب مکانیکی میلگرد، تست های مخرب و غیرمخرب روی کوپلر، اطمینان ۱۰۰ درصدی ایجاد میکند.

محدودیت ها

علی رغم برتری های فنی، برخی چالش ها ممکن است باعث تردید در استفاده از اورلب مکانیکی میلگرد شود:

• هزینه اولیه بالاتر:

قیمت خرید هر عدد کوپلر و هزینه خدمات رزوه زنی در نگاه اول بیشتر از هزینه میلگرد اضافی در روش پوششی است (هرچند در سایزهای بالا این نسبت معکوس می شود).

• نیاز به تجهیزات مخصوص نصب:

 برای اجرای اورلب مکانیکی میلگرد، حضور دستگاه های رزوه زنی و تکنسین های آموزش دیده در کارگاه الزامی است.

• حساسیت به خطاهای اجرایی:

کثیف بودن رزوه ها، هرز شدن آن ها یا عدم بستن کامل، میتواند عملکرد اتصال را به کلی نابود کند.

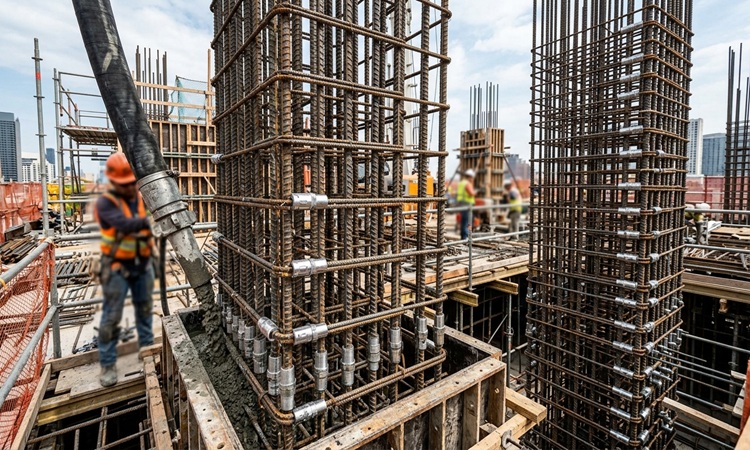

کاربردهای اورلب مکانیکی

دامنه کاربرد این اتصالات روز به روز در حال گسترش است. هر کجا که تراکم آرماتور مانع از بتن ریزی صحیح شود یا بارهای وارده فراتر از ظرفیت اتصالات پوششی باشد، اورلب مکانیکی میلگرد نقش نجات دهنده را ایفا میکند. کاربرد اورلب مکانیکی میلگرد در سازه های خاص که تحت بارهای دینامیکی سنگین هستند، عملا هیچ جایگزین مطمئن دیگری ندارد.

امروزه در نقشه های اجرایی سازه های پیچیده، تیپ بندی کوپلرها به اندازه خود میلگردها اهمیت پیدا کرده است.

استفاده در ستون ها و تیرهای بلند

در ستون های پایینی برج ها که قطر میلگردها زیاد و تعداد آن ها بسیار زیاد است، ایجاد اورلب پوششی غیرممکن است زیرا فضا برای عبور بتن باقی نمیماند. کاربرد اورلب مکانیکی میلگرد در اینجا باعث خلوت شدن قفسه آرماتور و نفوذ بهتر بتن به هسته ستون میشود.

همچنین در تیرهای با دهانه بلند (تیرهای اصلی)، اورلب مکانیکی میلگرد اجازه می دهد که میلگردهای سراسری بدون ایجاد نقاط ضعف در لنگرهای مثبت و منفی به هم متصل شوند. این موضوع ضریب اطمینان سازه در برابر خرابی پیشرونده را به شدت بالا می برد.

پروژه های صنعتی و پل ها

در ساخت پایه های پل ها و عرشه های بتنی که تحت تاثیر بارهای ترافیکی و ارتعاشات مداوم هستند، خستگی اتصال یک پارامتر بحرانی است. اورلب مکانیکی میلگرد به دلیل رفتار مشابه با میلگرد اصلی، مقاومت بسیار بالاتری در برابر خستگی نسبت به اورلب های سنتی دارد.

 در پروژه های صنعتی نظیر سیلوها و مخازن که فشار هیدرواستاتیک زیادی به جداره ها وارد میشود، استفاده از اورلب مکانیکی میلگرد از نشت آب از طریق ترک های ناشی از لغزش آرماتور جلوگیری می کند. پایداری این اتصالات در محیط های خورنده صنعتی نیز با استفاده از کوپلرهای گالوانیزه یا اپوکسی شده تضمین می گردد.

محیط های با محدودیت فضای نصب

در بازسازی ساختمان های قدیمی یا اتصال بخش های جدید به سازه موجود، معمولا طول ریشه میلگردهای انتظار بسیار کوتاه است و امکان ایجاد اورلب پوششی وجود ندارد. در این شرایط، کاربرد اورلب مکانیکی میلگرد (به خصوص نوع پیچی قفل شونده که نیاز به رزوه ندارد) تنها راه حل مهندسی است.

این اتصالات به مهندسین اجازه می دهند تا در فضاهای تنگ و محصور، بدون نیاز به تخریب گسترده بتن، میلگردهای جدید را با ظرفیت کامل به میلگردهای قبلی متصل کنند. این انعطاف پذیری اجرایی، هزینه های بازسازی را به شکل چشمگیری کاهش می دهد.

جمع بندی

اورلب مکانیکی میلگرد نمادی از گذار مهندسی سازه از روش های سنتی و تقریبی به سمت متدهای دقیق و صنعتی است. این تکنولوژی با حذف بتن از فرآیند انتقال نیرو، علاوه بر صرفه جویی قابل توجه در مصرف فولاد، ایمنی سازه را در برابر بارهای لرزه ای به شکل چشمگیری ارتقا میدهد. تنوع در انواع اتصالات، از مدل های رزوه ای گرفته تا پرسی، به مهندسین این امکان را میدهد که برای هر چالشی در کارگاه، راهکاری هوشمندانه داشته باشند.

 اگرچه هزینه اولیه و نیاز به تجهیزات تخصصی ممکن است چالش برانگیز به نظر برسد، اما مزایای بلندمدت آن در سرعت اجرا، کاهش تراکم آرماتور و تضمین کیفیت، اورلب مکانیکی میلگرد را به انتخاب اول پروژه های شاخص تبدیل کرده است. رعایت دقیق استاندارد اورلب مکانیکی میلگرد و نظارت مستمر بر فرآیند رزوه زنی و بستن کوپلرها، کلید دستیابی به سازه ای پایدار و با دوام در سطح استانداردهای جهانی است.

 با پیشرفت روزافزون صنعت ساختمان، انتظار میرود این روش به زودی جایگزین قطعی اورلب های پوششی در تمامی بخش های کلیدی سازه های بتن آرمه شود.

سوالات متداول

• آیا اورلب مکانیکی میلگرد واقعا از اورلب پوششی ارزان تر است؟

در میلگردهای با سایز کوچک (زیر ۲۰)، هزینه کوپلر ممکن است بیشتر باشد، اما در سایزهای ۲۵، ۲۸ و ۳۲، به دلیل حذف ۱.۵ تا ۲ متر میلگرد اضافی، هزینه اورلب مکانیکی میلگرد به صرفه تر است. همچنین کاهش زمان اجرای پروژه، سود نهایی را افزایش میدهد.

• اگر میلگرد کج باشد، میتوان از اورلب مکانیکی میلگرد استفاده کرد؟

خیر، برای بستن کوپلر، انتهای دو میلگرد باید کاملا در یک راستا (هم محور) باشند. در صورت کج بودن میلگرد، باید ابتدا آن را با دستگاه صاف کرد یا از کوپلرهای مخصوص "چپ و راست" استفاده نمود که اجازه میدهند بدون چرخاندن میلگرد، اتصال برقرار شود.

• آیا بازرسی اورلب مکانیکی میلگرد تنها با چشم کافی است؟

بازرسی چشمی برای اطمینان از بسته بودن تمام رزوه ها لازم است، اما کافی نیست. طبق استاندارد اورلب مکانیکی میلگرد، باید در هر ۵۰۰ عدد اتصال، تعدادی به صورت تصادفی انتخاب شده و تحت تست کشش در آزمایشگاه قرار گیرند تا سلامت کل مجموعه تایید شود.

• تاثیر زنگ زدگی روی اجرای اورلب مکانیکی میلگرد چیست؟

زنگ زدگی سطح میلگرد مانع از رزوه زنی دقیق میشود. پیش از اجرای اورلب مکانیکی میلگرد، انتهای میلگردها باید کاملا زنگ زدایی شوند. اگر رزوه ها قبل از بستن زنگ بزنند، باید با برس سیمی تمیز شده و سپس با روغن مخصوص روانکاری شوند تا درگیری کامل حاصل شود.

• آیا در سقف های دال و فونداسیون هم میتوان از اورلب مکانیکی میلگرد استفاده کرد؟

 بله، اتفاقا در فونداسیون های حجیم که سایز میلگردها بالاست، استفاده از کوپلر باعث کاهش شدید وزن آرماتوربندی و سهولت در بتن ریزی میشود. در دال های تخت نیز برای حفظ ضخامت مفید بتن، اورلب مکانیکی میلگرد گزینه بسیار مناسبی است.
