تیرآهن هاش چیست؟ بررسی فنی انواع بال پهن و استانداردهای نورد گرم

پرسش «تیرآهن هاش چیست» یکی از بنیادی ترین سوالات در حوزه طراحی و اجرای سازه های فولادی است؛ پرسشی که پاسخ آن صرفا به معرفی یک مقطع فولادی محدود نمیشود، بلکه به درک عمیق تری از رفتار سازه ای، انتقال بار، صلبیت، ایمنی و منطق مهندسی پشت انتخاب مقاطع مربوط است. تیرآهن هاش یا همان مقاطع H شکل به دلیل هندسه خاص بال پهن، در دهه های اخیر جایگاه ویژه ای در سازه های سنگین، سازه های بلندمرتبه، پل ها و قاب های صنعتی پیدا کرده اند.

 در واقع توسعه این مقطع پاسخی مهندسی به محدودیت های تیرآهن های بال باریک مانند IPE بوده است. در بسیاری از پروژه های عمرانی، انتخاب مقطع مناسب نه تنها بر ایمنی سازه اثر گذار است، بلکه مستقیما بر وزن فولاد مصرفی، هزینه اجرا، جزئیات اتصالات و حتی زمان ساخت تاثیر میگذارد. از این منظر، درک اینکه تیرآهن هاش چیست و چه تفاوتی با سایر مقاطع متداول دارد، برای مهندسان محاسب، ناظران، پیمانکاران و حتی مدیران پروژه یک ضرورت فنی محسوب میشود.

این مقاله تلاش می کند تیرآهن هاش را از جنبه هندسی، متالورژیکی و سازه ای به صورت تحلیلی بررسی کند و به عنوان یک مرجع فنی قابل استناد مورد استفاده قرار گیرد.

معرفی تیرآهن هاش و جایگاه آن در مهندسی عمران

برای پاسخ دقیق به این سوال که تیرآهن هاش چیست، باید ابتدا به جایگاه این مقطع در سیستم های باربر سازه های فولادی توجه کرد. تیرآهن هاش به عنوان یک عضو خطی با بال های پهن و ضخامت نسبتا یکنواخت، به گونه ای طراحی شده است که بتواند هم بارهای خمشی و هم نیروهای محوری را با کارایی بالا تحمل کند. این ویژگی باعث شده است که هاش نه تنها به عنوان تیر، بلکه به عنوان ستون نیز در بسیاری از پروژه ها مورد استفاده قرار گیرد.

در مهندسی عمران مدرن، گرایش به سمت سازه های بلندتر و دهانه های بازتر باعث افزایش تقاضا برای مقاطعی با ممان اینرسی بالا شده است. تیرآهن های بال پهن به دلیل توزیع مناسب سطح مقطع در دو طرف جان، پاسخ مناسبی به این نیاز هستند. برخلاف تیرآهن های IPE که تمرکز سطح مقطع بیشتری در جان دارند، در تیرآهن هاش بخش عمده ای از فولاد در بال ها قرار گرفته است و همین موضوع رفتار خمشی مقطع را به شکل قابل توجهی بهبود می دهد.

از نظر کاربرد، تیرآهن هاش در قاب های خمشی ویژه، ستون های باربر، سازه های صنعتی سنگین، سوله های چند دهانه و همچنین در کاربرد هاش در سازه های بلند نقش کلیدی ایفا میکند. در این نوع سازه ها، کنترل تغییرمکان جانبی و تامین صلبیت کافی از الزامات اصلی طراحی است و استفاده از مقاطع H شکل این اهداف را به صورت همزمان تامین می کند.

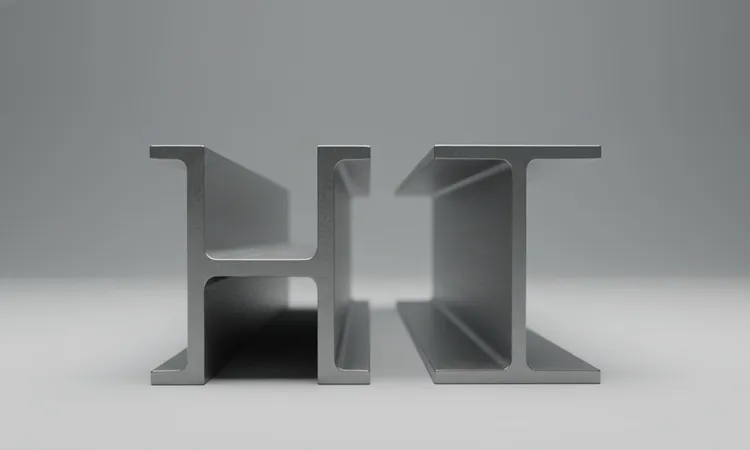

تعریف تیرآهن هاش و تفاوت هندسی آن با تیرآهن های معمولی IPE

اگر بخواهیم به صورت دقیق بیان کنیم تیرآهن هاش چیست، میتوان گفت تیرآهن هاش مقطعی فولادی با جان نسبتا ضخیم و بال هایی پهن و تقریبا موازی است که نسبت عرض بال به ارتفاع جان در آن به مراتب بیشتر از تیرآهن های معمولی IPE است. این تفاوت هندسی ساده، پیامدهای سازه ای بسیار مهمی به همراه دارد که در طراحی نباید نادیده گرفته شود.

در تیرآهن های IPE، بال ها باریک تر هستند و ضخامت آنها به سمت لبه کاهش می یابد، در حالی که در تیرآهن هاش ضخامت بال تقریبا ثابت است. همین موضوع باعث افزایش سطح موثر در بال ها و در نتیجه افزایش ممان اینرسی حول محور قوی میشود. به بیان ساده تر، مقطع هاش در برابر خمش مقاوم تر است و تغییرشکل کمتری تحت بارهای خمشی از خود نشان می دهد.

تفاوت تیرآهن IPE و IPB یا همان هاش، تنها به شکل ظاهری محدود نمیشود، بلکه در رفتار کمانشی ستون ها نیز تاثیر مستقیم دارد. ستون ساخته شده از تیرآهن هاش به دلیل شعاع ژیراسیون بالاتر، پایداری بیشتری در برابر کمانش دارد و این موضوع در طراحی ستون های بلند بسیار حائز اهمیت است. به همین دلیل، بسیاری از طراحان در پروژه های سنگین به جای استفاده از دوبل IPE، مستقیما از هاش سنگین یا هاش فوق سنگین استفاده می کنند.

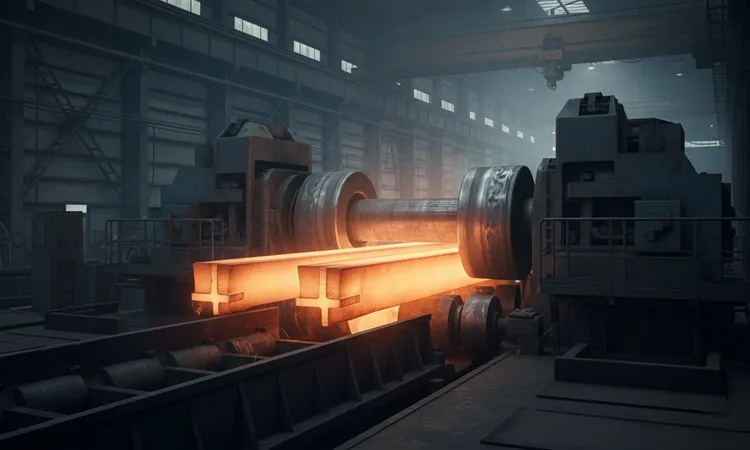

تحلیل متالورژیکی فرآیند نورد گرم در تولید بال پهن

درک اینکه تیرآهن هاش چیست بدون بررسی فرآیند تولید آن ناقص خواهد بود. تیرآهن های هاش عمدتا به روش نورد گرم تولید میشوند؛ فرآیندی که در آن شمش فولادی در دماهای بالا از میان قفسه های نورد عبور داده میشود تا به شکل نهایی H برسد. کنترل دقیق دما، نرخ کاهش ضخامت و توالی قفسه ها در این فرآیند نقش تعیین کننده ای در کیفیت نهایی مقطع دارد.

از دیدگاه متالورژی، نورد گرم باعث ریزدانه شدن ساختار فولاد و بهبود خواص مکانیکی مانند چقرمگی و شکل پذیری میشود. در تیرآهن های بال پهن، یکنواختی خواص مکانیکی در بال و جان اهمیت ویژه ای دارد، زیرا این مقطع تحت تنش های ترکیبی خمشی و محوری قرار میگیرد. نورد غیر یکنواخت میتواند باعث ایجاد تنش های پسماند نامطلوب شود که عملکرد سازه ای را تحت تاثیر قرار می دهد.

در استانداردهای اروپایی، به ویژه استاندارد DIN 1025، الزامات دقیقی برای تلرانس ابعادی، کیفیت سطح و خواص مکانیکی تیرآهن های هاش تعریف شده است. رعایت این الزامات تضمین میکند که مقطع تولیدی در محاسبات سازه ای رفتار قابل پیش بینی و ایمنی داشته باشد. به همین دلیل، مهندسان طراح همواره به منبع تولید و استاندارد نورد تیرآهن هاش توجه ویژه ای دارند.

اهمیت ممان اینرسی و صلبیت در مقاطع H شکل

یکی از کلیدی ترین مفاهیم در پاسخ به این سوال که تیرآهن هاش چیست، مفهوم ممان اینرسی است. ممان اینرسی معیاری از مقاومت مقطع در برابر خمش است و هرچه این مقدار بیشتر باشد، تغییرشکل تیر یا ستون تحت بار کمتر خواهد بود. در مقاطع H شکل، توزیع فولاد در بال های پهن باعث افزایش چشمگیر ممان اینرسی حول محور قوی میشود.

این ویژگی در سازه هایی که نیاز به کنترل تغییرمکان دارند، اهمیت حیاتی دارد. برای مثال در سازه های بلند، محدودیت دریفت طبقات یکی از معیارهای اصلی طراحی است. استفاده از تیرآهن هاش به عنوان ستون یا تیر اصلی، به دلیل صلبیت بالا، کمک میکند این محدودیت ها به راحتی تامین شوند. به همین دلیل، کاربرد هاش در سازه های بلند به عنوان یک راهکار فنی و اقتصادی شناخته می شود.

علاوه بر خمش، صلبیت پیچشی نیز در مقاطع H شکل بهبود یافته است. بال های پهن باعث افزایش مقاومت مقطع در برابر پیچش ناخواسته می شوند و این موضوع به ویژه در تیرهایی که بارگذاری نامتقارن دارند اهمیت دارد. در مجموع، هندسه تیرآهن هاش به گونه ای است که مجموعه ای از مزایای سازه ای را به صورت همزمان ارائه می دهد.

مشخصات فنی و استانداردهای تیرآهن هاش

برای استفاده صحیح از تیرآهن هاش در طراحی، شناخت دقیق مشخصات فنی و استانداردهای مرتبط با آن ضروری است. پاسخ مهندسی به سوال تیرآهن هاش چیست بدون ارجاع به استانداردهای معتبر ناقص خواهد بود. استانداردها چارچوبی مشترک برای تولید، کنترل کیفیت و طراحی فراهم می کنند و باعث میشوند زبان مشترکی میان طراح، تولیدکننده و مجری ایجاد شود.

در سیستم استاندارد اروپایی، تیرآهن های هاش در سه گروه اصلی HEA، HEB و HEM دسته بندی میشوند. این دسته بندی بر اساس ضخامت بال و جان و در نتیجه وزن واحد طول انجام میشود. هر یک از این گروه ها کاربرد خاص خود را دارند و انتخاب بین آنها باید بر اساس محاسبات دقیق سازه ای صورت گیرد.

جداول اشتال به عنوان یکی از منابع مرجع، اطلاعات دقیقی از ابعاد، وزن، ممان اینرسی و شعاع ژیراسیون انواع تیرآهن هاش ارائه میدهند. استفاده صحیح از این جداول برای تحلیل رفتار سازه ای و انتخاب مقطع مناسب الزامی است و هرگونه خطا در این مرحله میتواند پیامدهای جدی در ایمنی سازه داشته باشد.

بررسی تخصصی استاندارد DIN 1025 و Euronorm 53-62

استاندارد DIN 1025 یکی از مهم ترین مراجع در تعریف ابعاد و مشخصات تیرآهن های بال پهن است. این استاندارد، تلرانس های مجاز، ابعاد اسمی و نامگذاری مقاطع H شکل را به صورت دقیق مشخص میکند. همچنین Euronorm 53-62 به عنوان مکمل، الزامات کیفی و مکانیکی این مقاطع را در سطح اروپا هماهنگ کرده است.

در این استانداردها، تفاوت تیرآهن IPE و IPB به وضوح مشخص شده و برای هر مقطع، پارامترهای هندسی دقیق ارائه شده است. این موضوع باعث میشود مهندسان بتوانند با اطمینان از رفتار مقطع در محاسبات استفاده کنند. رعایت این استانداردها در تولید، تضمین کننده یکنواختی کیفیت در پروژه های بزرگ و بین المللی است.

از منظر طراحی، پایبندی به استانداردهای ذکر شده به معنای کاهش عدم قطعیت در تحلیل سازه است. وقتی مهندس بداند که مقطع استفاده شده دقیقا مطابق استاندارد DIN 1025 تولید شده، میتواند فرضیات محاسباتی خود را با اطمینان بیشتری به کار گیرد و ضریب اطمینان واقعی تری برای سازه تعریف کند.

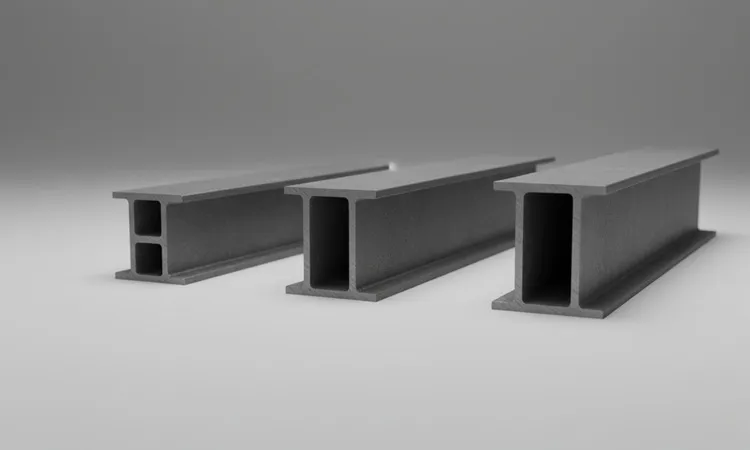

تفاوت فنی هاش سبک (HEA)، هاش سنگین (HEB) و هاش فوق سنگین (HEM)

یکی از سوالات رایج در ادامه بحث تیرآهن هاش چیست، مربوط به تفاوت انواع تیرآهن هاش است. هاش سبک یا HEA دارای بال و جان نازک تری نسبت به سایر انواع است و وزن کمتری دارد. این نوع بیشتر در سازه هایی استفاده می شود که باربری متوسط دارند و کنترل وزن سازه اهمیت دارد.

در مقابل، تیرآهن بال پهن سنگین یا HEB دارای ضخامت بال و جان بیشتری است و در نتیجه مقاومت بالاتری در برابر خمش و فشار دارد. این نوع مقطع در ستون ها و تیرهای اصلی سازه های سنگین کاربرد فراوانی دارد. هاش فوق سنگین یا HEM نیز برای شرایط خاص با بارهای بسیار زیاد طراحی شده است و بیشترین وزن و صلبیت را در میان مقاطع H شکل دارد.

انتخاب بین HEA، HEB و HEM باید بر اساس تحلیل دقیق بارگذاری، شرایط تکیه گاهی و الزامات آیین نامه ای انجام شود. استفاده بیش از حد محافظه کارانه از مقاطع سنگین میتواند باعث افزایش غیرضروری قیمت تیرآهن هاش در پروژه شود، در حالی که انتخاب مقطع ضعیف تر از حد نیاز ایمنی سازه را به خطر می اندازد.

تحلیل تنش های مجاز و مقاومت خمشی در دو محور X و Y

یکی از مزایای کلیدی تیرآهن هاش که در پاسخ به سوال تیرآهن هاش چیست باید به آن اشاره کرد، رفتار مناسب مقطع در دو محور اصلی است. به دلیل تقارن هندسی، مقاومت خمشی مقطع در محور X و Y نسبت به تیرآهن های بال باریک متعادل تر است. این ویژگی در طراحی اعضایی که تحت بارگذاری دو محوره قرار دارند اهمیت زیادی دارد.

در تحلیل تنش های مجاز، مهندس باید اثر همزمان خمش حول محور قوی و ضعیف را در نظر بگیرد. مقاطع H شکل به دلیل بال های پهن، مقاومت مناسبی در برابر خمش حول محور ضعیف نیز دارند و این موضوع باعث افزایش دامنه کاربرد آنها در سازه های پیچیده میشود. در ستون ها، این ویژگی به معنای پایداری بیشتر در برابر کمانش دو محوره است.

در نهایت، استفاده صحیح از تیرآهن هاش نیازمند ترکیب دانش هندسه مقطع، خواص متالورژیکی و تحلیل سازه ای است. تنها در این صورت میتوان از تمام ظرفیت های این مقطع بهره برداری کرد و سازه ای ایمن، اقتصادی و پایدار طراحی نمود.

مقایسه تیرآهن هاش با سایر مقاطع فولادی

برای تکمیل پاسخ مهندسی به این پرسش که تیرآهن هاش چیست، مقایسه آن با سایر مقاطع فولادی رایج یک ضرورت تحلیلی محسوب میشود. انتخاب مقطع در سازه های فولادی تنها به مقاومت نهایی محدود نمیشود، بلکه معیارهایی مانند پایداری، رفتار کمانشی، سهولت اجرا، کیفیت اتصالات و قابلیت پیش بینی عملکرد و عوامل اقتصادی مانند قیمت فولاد و ضایعات آهن نیز در این انتخاب دخیل هستند.

تیرآهن هاش در مقایسه با مقاطعی مانند IPE، ناودانی، قوطی و حتی تیرورق های ساخته شده، ویژگی های متفاوتی دارد که باعث شده در بسیاری از کاربردهای سنگین در اولویت قرار گیرد. مقاطع نورد شده بال پهن به دلیل تولید کارخانه ای تحت کنترل کیفی دقیق، رفتار یکنواخت و قابل اعتمادی دارند. این در حالی است که برخی مقاطع ساخته شده یا مرکب، اگرچه از نظر مقاومت نهایی قابل رقابت هستند، اما از نظر رفتار کمانشی و کیفیت اجرایی وابستگی بیشتری به دقت ساخت دارند.

در ادامه، این تفاوت ها به صورت جزئی تر بررسی میشود تا جایگاه تیرآهن هاش در میان سایر مقاطع فولادی به صورت شفاف مشخص گردد.

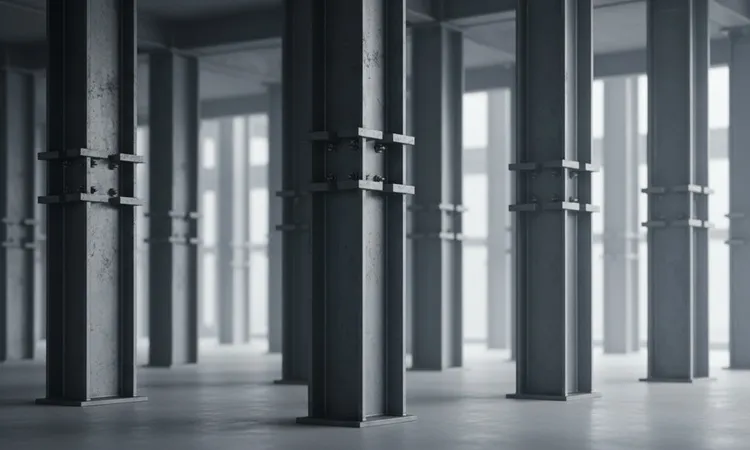

چرا در ستون های ساختمان های مرتفع از هاش استفاده می شود؟

یکی از مهمترین دلایل استفاده گسترده از تیرآهن هاش در ستون های ساختمان های مرتفع، نسبت مناسب صلبیت به وزن این مقطع است. در سازه های بلند، ستون ها علاوه بر تحمل بارهای ثقلی، نقش اصلی در انتقال نیروهای جانبی ناشی از باد و زلزله دارند. در چنین شرایطی، کنترل کمانش و تغییر مکان جانبی ستون اهمیت حیاتی پیدا میکند.

تیرآهن هاش به دلیل بال های پهن و توزیع مناسب فولاد در دو طرف جان، شعاع ژیراسیون بالاتری نسبت به مقاطع بال باریک دارد. این ویژگی باعث کاهش ضریب لاغری ستون و افزایش ظرفیت کمانشی آن میشود. به بیان دیگر، برای یک ارتفاع مشخص، ستون ساخته شده از هاش میتواند بار بیشتری را بدون خطر کمانش تحمل کند. این موضوع در طراحی ساختمان های بلند که طول آزاد ستون ها زیاد است، یک مزیت تعیین کننده محسوب می شود.

از سوی دیگر، تقارن هندسی تیرآهن هاش باعث میشود رفتار ستون در دو راستای اصلی تقریبا متعادل باشد. این ویژگی در سازه هایی که تحت بارگذاری جانبی دو محوره قرار دارند، مانند ساختمان های بلند در مناطق لرزه خیز، اهمیت ویژه ای دارد. به همین دلیل، در بسیاری از آیین نامه ها و دستورالعمل های طراحی، استفاده از مقاطع H شکل به عنوان گزینه ای مطمئن برای ستون های اصلی توصیه می شود.

تفاوت تیرآهن هاش با تیرورق های ساخته شده (Built-up Sections)

در ادامه بررسی اینکه تیرآهن هاش چیست، مقایسه آن با تیرورق های ساخته شده یا Built-up Sections اهمیت دارد. تیرورق ها معمولا از جوش دادن ورق های فولادی به یکدیگر ساخته میشوند و امکان طراحی مقطع با ابعاد دلخواه را فراهم میکنند. این انعطاف پذیری در پروژه های خاص یک مزیت محسوب میشود، اما در عین حال چالش های فنی قابل توجهی نیز به همراه دارد.

تیرآهن هاش به عنوان یک مقطع نورد شده، از یکنواختی متالورژیکی و هندسی بالاتری برخوردار است. در تیرورق ها، کیفیت نهایی مقطع به شدت به کیفیت جوش، کنترل اعوجاج و دقت اجرایی وابسته است. وجود تنش های پسماند ناشی از جوشکاری میتواند رفتار کمانشی و خستگی تیرورق را تحت تاثیر قرار دهد، در حالی که در تیرآهن هاش این تنش ها به مراتب کمتر و قابل پیش بینی تر هستند.

از منظر اجرایی نیز، استفاده از تیرآهن هاش معمولا ساده تر و سریع تر است. اتصال تیرها و ستون ها به مقاطع H شکل با جزئیات استانداردتری انجام میشود و نیاز به عملیات جوشکاری گسترده در کارگاه کاهش می یابد. این موضوع به ویژه در پروژه هایی با زمان اجرای محدود یا در شرایطی که کنترل کیفیت جوش دشوار است، یک مزیت عملی مهم به شمار می رود.

مزایای استفاده از هاش در کاهش ضریب لاغری ستون

ضریب لاغری یکی از پارامترهای کلیدی در طراحی ستون های فولادی است و به نسبت طول موثر ستون به شعاع ژیراسیون آن وابسته است. هرچه این ضریب کمتر باشد، ستون پایداری بیشتری در برابر کمانش خواهد داشت. تیرآهن هاش به دلیل هندسه خاص خود، شعاع ژیراسیون بالاتری نسبت به بسیاری از مقاطع دیگر دارد و همین موضوع باعث کاهش ضریب لاغری می شود.

در ستون های ساخته شده از مقاطع بال باریک مانند IPE، برای رسیدن به پایداری مورد نظر معمولا نیاز به دوبل کردن مقاطع یا استفاده از مهاربندی های اضافی وجود دارد. این راهکارها اگرچه از نظر فنی قابل قبول هستند، اما پیچیدگی اجرایی و مصرف فولاد را افزایش می دهند. در مقابل، استفاده از تیرآهن هاش میتواند با یک مقطع منفرد، همان سطح پایداری یا حتی بیشتر را فراهم کند.

این مزیت در طراحی سازه های بلند و سازه های صنعتی که ستون ها تحت بارهای محوری سنگین قرار دارند، اهمیت ویژه ای دارد. کاهش ضریب لاغری نه تنها ایمنی سازه را افزایش میدهد، بلکه به مهندس اجازه می دهد از ضرایب اطمینان واقع بینانه تری استفاده کند و طرحی بهینه تر ارائه دهد.

کاربردهای استراتژیک تیرآهن هاش در صنایع

پاسخ به سوال تیرآهن هاش چیست بدون بررسی کاربردهای صنعتی آن ناقص خواهد بود. این مقطع به دلیل ویژگی های سازه ای خاص خود، در طیف وسیعی از صنایع به عنوان یک عضو کلیدی مورد استفاده قرار میگیرد. از سازه های صنعتی و سوله های بزرگ گرفته تا پروژه های زیربنایی سنگین، تیرآهن هاش نقش ستون فقرات سیستم باربر را ایفا می کند.

در بسیاری از پروژه ها، انتخاب تیرآهن هاش نه از سر عادت، بلکه نتیجه تحلیل دقیق بارگذاری، شرایط محیطی و الزامات آیین نامه ای است. مقاطع H شکل به دلیل قابلیت تحمل بارهای سنگین و رفتار پایدار در طول عمر بهره برداری، به عنوان یک انتخاب استراتژیک در پروژه های حساس شناخته می شوند.

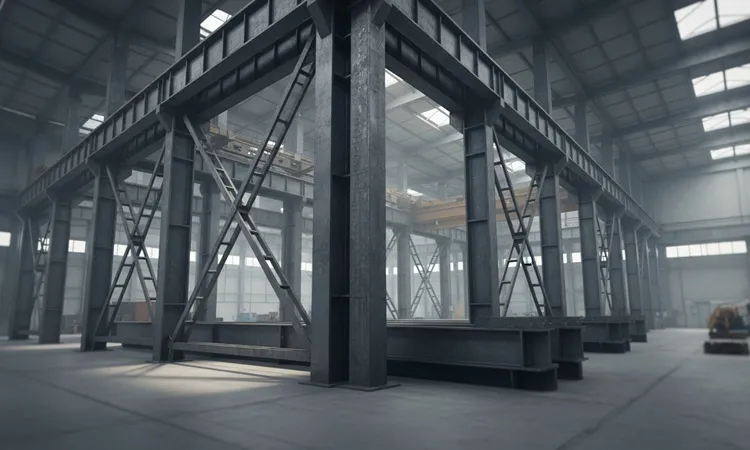

طراحی سازه های صنعتی و سوله های دهانه بزرگ

در سازه های صنعتی و سوله های دهانه بزرگ، دهانه های وسیع و بارهای متمرکز ناشی از جرثقیل ها و تجهیزات سنگین، نیازمند مقاطعی با صلبیت بالا هستند. تیرآهن هاش به دلیل ممان اینرسی زیاد، گزینه ای مناسب برای ستون ها و قاب های اصلی این سازه ها محسوب می شود. استفاده از هاش در این پروژه ها باعث کاهش تغییرشکل های ناخواسته و افزایش پایداری کلی سازه می شود.

علاوه بر این، در سوله هایی با ارتفاع زیاد، کنترل کمانش ستون ها یک چالش جدی است. استفاده از تیرآهن بال پهن سنگین یا فوق سنگین در این ستون ها، امکان افزایش ظرفیت باربری بدون افزایش بیش از حد وزن سازه را فراهم میکند. این موضوع به بهینه سازی اقتصادی پروژه نیز کمک می کند.

استفاده در صنایع پل سازی و اسکله های دریایی

در پروژه های پل سازی و اسکله های دریایی، اعضای سازه ای تحت بارهای سنگین، شرایط محیطی سخت و گاهی بارگذاری های دینامیکی قرار دارند. تیرآهن هاش به دلیل مقطع متراکم و رفتار قابل پیش بینی، در بسیاری از اجزای این سازه ها مورد استفاده قرار میگیرد. مقاومت مناسب در برابر خمش و فشار، همراه با قابلیت اجرای اتصالات مطمئن، از دلایل اصلی این انتخاب است.

در اسکله های دریایی، دوام سازه و مقاومت در برابر نیروهای جانبی ناشی از امواج و برخورد شناورها اهمیت ویژه ای دارد. مقاطع H شکل با صلبیت بالا میتوانند این نیروها را به صورت ایمن به فونداسیون منتقل کنند و پایداری سازه را در بلندمدت تضمین نمایند.

کاربرد در سازه های نگهبان و پایدارسازی گود

یکی دیگر از کاربردهای مهم تیرآهن هاش در سازه های نگهبان و پایدارسازی گودهای عمیق است. در این نوع پروژه ها، اعضای فولادی باید بتوانند فشار جانبی خاک را در مدت زمان اجرای پروژه تحمل کنند. تیرآهن هاش به دلیل مقاومت خمشی بالا و رفتار مناسب در برابر بارهای جانبی، به عنوان شمع یا عضو اصلی سازه نگهبان مورد استفاده قرار میگیرد.

استفاده از هاش در این کاربرد، علاوه بر تامین ایمنی گود، باعث کاهش تغییرمکان دیواره ها و کنترل نشست های ناخواسته میشود. این ویژگی به ویژه در مناطق شهری با ساختمان های مجاور اهمیت زیادی دارد و میتواند از بروز خسارات جدی جلوگیری کند.

جدول وزنی و ابعادی تیرآهن هاش

در ادامه بررسی فنی اینکه تیرآهن هاش چیست، ارائه یک نمای کلی از مشخصات وزنی و ابعادی برخی مقاطع متداول H شکل ضروری است. جدول زیر اطلاعات نمونه ای از تیرآهن های هاش مطابق استانداردهای اروپایی را نشان میدهد تا مقایسه ای اولیه برای طراحان فراهم شود.

این مقادیر صرفا جهت مقایسه اولیه ارائه شده اند و در طراحی نهایی باید از جداول اشتال و داده های دقیق استاندارد استفاده شود. تفاوت وزن و ابعاد میان HEA، HEB و HEM به خوبی نشان میدهد که انتخاب نوع مناسب تیرآهن هاش تا چه اندازه میتواند بر وزن و عملکرد سازه تاثیرگذار باشد.

مزایای فنی و اقتصادی استفاده از هاش استاندارد

پس از بررسی جایگاه سازه ای و کاربردهای صنعتی، نوبت به تحلیل مزایای فنی و اقتصادی میرسد تا تصویر کامل تری از این که تیرآهن هاش چیست و چرا به عنوان یک مقطع مرجع در پروژه های حرفه ای شناخته میشود، ارائه گردد. مزایای هاش استاندارد صرفا به افزایش مقاومت محدود نمیشود، بلکه زنجیره ای از اثرات مثبت در طراحی، اجرا، کنترل کیفیت و بهره برداری ایجاد میکند که در مجموع به بهینه سازی کل پروژه منجر میشود. این مزایا زمانی بیشترین نمود را دارند که مقطع مورد استفاده مطابق استانداردهای معتبر و با کیفیت نورد مناسب تولید شده باشد.

در پروژه های بزرگ، انتخاب مقطع مناسب میتواند تفاوت معناداری در زمان اجرا، هزینه نیروی انسانی و حتی ریسک های اجرایی ایجاد کند. تیرآهن هاش استاندارد با هندسه دقیق و رفتار قابل پیش بینی، امکان برنامه ریزی مهندسی دقیق تری را فراهم میکند و از بروز اصلاحات پرهزینه در حین اجرا جلوگیری می نماید. در ادامه، مهمترین جنبه های فنی و اقتصادی این مزایا به صورت تحلیلی بررسی می شود.

افزایش سرعت اجرا و کاهش حجم جوشکاری در اتصالات

یکی از مزایای برجسته تیرآهن هاش استاندارد، افزایش سرعت اجرا در کارگاه است. به دلیل بال های پهن و ضخامت یکنواخت، جزئیات اتصالات در مقاطع H شکل ساده تر و استانداردتر طراحی میشوند. این موضوع باعث میشود نیاز به جوشکاری های پیچیده و چند مرحله ای کاهش یابد و بسیاری از اتصالات با صفحات ساده و جوش های محدود اجرا شوند.

کاهش حجم جوشکاری نه تنها زمان اجرا را کوتاه میکند، بلکه کیفیت نهایی سازه را نیز بهبود میبخشد. جوشکاری همواره یکی از نقاط حساس در سازه های فولادی است و هرچه میزان آن کمتر و کنترل شده تر باشد، احتمال بروز عیوب اجرایی و تنش های پسماند کاهش می یابد. در پروژه هایی که از تیرآهن هاش به عنوان ستون یا تیر اصلی استفاده میشود، این مزیت به صورت ملموس در برنامه زمان بندی پروژه نمود پیدا می کند.

از منظر اقتصادی نیز، کاهش عملیات جوشکاری به معنای کاهش هزینه های نیروی انسانی، مصرف الکترود و بازرسی های غیر مخرب است. در نتیجه، اگرچه قیمت تیرآهن هاش در نگاه اول ممکن است بالاتر از برخی مقاطع دیگر باشد، اما در مجموع هزینه نهایی اجرا میتواند کمتر یا حداقل قابل رقابت باشد.

دوام سازه در برابر بارهای جانبی و زلزله

دوام و پایداری سازه در برابر بارهای جانبی، یکی از معیارهای اصلی در طراحی لرزه ای است. تیرآهن هاش به دلیل صلبیت بالا و رفتار مناسب در خمش دو محوره، عملکرد مطلوبی در قاب های خمشی و سیستم های باربر جانبی از خود نشان میدهد. این ویژگی باعث میشود تغییرمکان های نسبی طبقات کنترل شود و توزیع تنش در اعضای سازه یکنواخت تر باشد.

در تحلیل رفتار لرزه ای، مقاطعی که رفتار شکل پذیر و قابل پیش بینی دارند از اولویت برخوردار هستند. تیرآهن هاش استاندارد، به دلیل تولید تحت کنترل دقیق نورد گرم و یکنواختی خواص مکانیکی، پاسخ مناسبی به بارگذاری چرخه ای ناشی از زلزله میدهد. این موضوع به افزایش عمر مفید سازه و کاهش احتمال آسیب های گسترده در زلزله های متوسط و شدید کمک می کند.

از دید اقتصادی، دوام بالاتر سازه به معنای کاهش هزینه های تعمیر و تقویت در طول بهره برداری است. سازه ای که با مقاطع بال پهن استاندارد طراحی شده باشد، در برابر بارهای جانبی رفتار پایدار تری دارد و نیاز کمتری به مداخلات اصلاحی در آینده خواهد داشت. این مزیت به ویژه در ساختمان های مهم و زیرساختی اهمیت دوچندان پیدا می کند.

دقت ابعادی و تسهیل در اجرای اتصالات پیچ و مهره ای

یکی دیگر از مزایای کلیدی تیرآهن هاش استاندارد، دقت بالای ابعادی آن است. تولید مطابق استانداردهای نورد گرم باعث میشود تلرانس های ابعادی در محدوده مشخص و قابل پیش بینی قرار گیرند. این دقت ابعادی نقش مهمی در اجرای صحیح اتصالات، به ویژه اتصالات پیچ و مهره ای، ایفا می کند.

در سازه هایی که بخش زیادی از اتصالات به صورت پیچ و مهره ای اجرا میشود، همراستایی سطوح و تطابق ابعاد اهمیت زیادی دارد. تیرآهن هاش با بال های پهن و سطوح یکنواخت، بستر مناسبی برای نصب صفحات اتصال و سوراخ کاری دقیق فراهم میکند. این موضوع سرعت نصب را افزایش داده و احتمال خطاهای اجرایی را کاهش میدهد.

تسهیل در اجرای اتصالات پیچ و مهره ای علاوه بر مزایای فنی، پیامدهای اقتصادی مثبتی نیز دارد. کاهش زمان نصب، امکان پیش ساخت قطعات در کارگاه و کاهش وابستگی به شرایط جوی از جمله نتایج این ویژگی هستند. در مجموع، دقت ابعادی تیرآهن هاش استاندارد به بهینه سازی کل فرآیند ساخت کمک می کند.

راهنمای کنترل کیفیت و بازرسی تیرآهن هاش

شناخت این که تیرآهن هاش چیست بدون توجه به مبحث کنترل کیفیت و بازرسی ناقص خواهد بود. حتی بهترین طراحی سازه ای نیز در صورت استفاده از مقاطع بی کیفیت یا خارج از رواداری استاندارد، نمیتواند عملکرد مطلوبی داشته باشد. به همین دلیل، کنترل کیفیت تیرآهن هاش از مرحله تامین تا نصب در سازه اهمیت اساسی دارد.

بازرسی صحیح نه تنها به تضمین ایمنی سازه کمک میکند، بلکه از بروز اختلافات فنی و حقوقی در پروژه های بزرگ جلوگیری مینماید. مهندسان ناظر و مجریان باید با معیارهای اصلی بازرسی تیرآهن هاش آشنا باشند تا بتوانند انطباق مقطع با مشخصات طراحی را تایید کنند.

بررسی چشمی عیوب نورد و انحراف از رواداری های استاندارد

اولین گام در کنترل کیفیت تیرآهن هاش، بررسی چشمی مقطع است. در این مرحله، وجود عیوب ظاهری ناشی از نورد مانند ترک های سطحی، پوسته شدگی، تاب برداشتن یا عدم تقارن بال ها مورد ارزیابی قرار میگیرد. هر یک از این عیوب میتواند نشان دهنده مشکل در فرآیند تولید باشد و در صورت شدید بودن، عملکرد سازه ای مقطع را تحت تاثیر قرار دهد.

علاوه بر عیوب سطحی، انحراف ابعادی از رواداری های تعریف شده در استاندارد DIN 1025 نیز باید بررسی شود. اختلاف محسوس در عرض بال، ضخامت جان یا ارتفاع مقطع میتواند منجر به عدم تطابق با محاسبات سازه ای شود. به همین دلیل، اندازه گیری های تصادفی با ابزار دقیق و مقایسه با مقادیر استاندارد توصیه می شود.

این نوع بازرسی ساده اما موثر، میتواند بسیاری از مشکلات بالقوه را پیش از ورود مقطع به سازه شناسایی کند و از تحمیل هزینه های اصلاحی در مراحل بعدی جلوگیری نماید.

اهمیت گواهی بذل (Mill Test Certificate) در تایید آلیاژ

یکی از اسناد کلیدی در کنترل کیفیت تیرآهن هاش، گواهی بذل یا Mill Test Certificate است. این گواهی توسط کارخانه تولیدکننده صادر میشود و اطلاعات دقیقی درباره ترکیب شیمیایی، خواص مکانیکی و نتایج آزمون های کنترل کیفیت ارائه میدهد. وجود این گواهی به مهندس طراح و ناظر اطمینان میدهد که مقطع مورد استفاده با مشخصات فنی مورد انتظار مطابقت دارد.

در پروژه های حرفه ای، بررسی گواهی بذل تنها یک تشریفات اداری نیست، بلکه بخشی از فرآیند فنی کنترل کیفیت محسوب میشود. مقایسه مقادیر مقاومت تسلیم، مقاومت کششی و درصد ازدیاد طول با الزامات طراحی، می تواند از بروز مشکلات جدی در آینده جلوگیری کند. به ویژه در سازه های حساس، استفاده از تیرآهن هاش بدون گواهی معتبر، یک ریسک غیر قابل قبول تلقی می شود.

در نهایت، توجه به گواهی بذل باعث ایجاد شفافیت در زنجیره تامین فولاد میشود و امکان ردیابی کیفیت مقطع را در طول عمر پروژه فراهم می کند.

جمع بندی

در جمع بندی نهایی این بخش، می توان گفت تیرآهن هاش نه تنها یک مقطع فولادی، بلکه نمادی از تحول در نگرش مهندسی سازه های فولادی است. مقاطع بال پهن با ارائه ترکیبی از صلبیت بالا، رفتار سازه ای قابل پیش بینی، سهولت اجرا و دوام بلندمدت، پاسخگوی نیازهای پیچیده صنعت ساختمان مدرن شده اند. استفاده از هاش استاندارد به مهندسان این امکان را می دهد که طرح هایی ایمن تر، اقتصادی تر و هماهنگ با الزامات آیین نامه ای ارائه دهند.

در شرایطی که پروژه ها به سمت ارتفاع بیشتر، دهانه های بزرگ تر و محدودیت های اجرایی سخت تر حرکت میکنند، نقش تیرآهن هاش در شکل دهی آینده سازه های فولادی بیش از پیش پررنگ خواهد بود.

سوالات متداول:

1. تفاوت اصلی تیرآهن IPB و IPE در چیست؟
   تفاوت اصلی در هندسه بال ها و توزیع سطح مقطع است. تیرآهن IPB یا هاش دارای بال های پهن و ضخیم تر است که صلبیت و مقاومت بیشتری در برابر خمش و کمانش نسبت به IPE فراهم میکند.
2. آیا تیرآهن هاش برای سازه های سبک مسکونی مقرون به صرفه است؟
   در سازه های سبک، استفاده از تیرآهن هاش لزوما اقتصادی نیست، مگر در مواردی که محدودیت تغییرمکان یا نیاز به صلبیت بالا وجود داشته باشد. انتخاب نهایی باید بر اساس تحلیل فنی و اقتصادی انجام شود.
3. علامت اختصاری هاش سنگین و سبک در نقشه های مهندسی چیست؟
   در نقشه های مهندسی، هاش سبک با HEA و هاش سنگین با HEB نمایش داده میشود. هاش فوق سنگین نیز با HEM مشخص میشود.
4. وزن تیرآهن هاش چگونه محاسبه می شود؟
   وزن تیرآهن هاش بر اساس ابعاد هندسی مقطع و چگالی فولاد محاسبه میشود و مقادیر دقیق آن در جداول اشتال و استانداردهای مربوطه ارائه شده است.
