ورق گسکت نسوز چیست؟ انواع، مشخصات فنی و خرید با قیمت روز
- توضیحات
راهنمای مطالعه متن
ورق گسکت نسوز ورق نسوز شیت پایه غیرفلزی یا نیمه فلزی است که برای ساخت واشر آب بندی در اتصالات صنعتی، دیگ بخار و فلنج ها استفاده می شود. این متریال با تحمل حرارت بالا تا ۱۰۰۰ درجه سانتی گراد و مقاومت در برابر فشار، با پر کردن منافذ اتصالات، مانع از نشتی مواد شیمیایی، بخار و سیالات می شود.
تجهیزات خطوط لوله و اتصالات صنعتی همواره در معرض دما و فشار بالا قرار دارند. در چنین شرایطی، آب بندی ضعیف فلنج ها می تواند منجر به بروز نشتی های خطرناک، هدررفت انرژی و خسارات مالی سنگین شود. ورق گسکت نسوز به عنوان یکی از حیاتی ترین قطعات در سیستم های پایپینگ و عایق بندی صنعتی شناخته می شود. این ورق ها که در بازار با نام ورق نسوز یا ورق گسکت نیز نامیده می شوند، با بهره گیری از متریال های مقاومی نظیر گرافیت، کلینگریت و الیاف بدون آزبست، پایداری فوق العاده ای در برابر حرارت، مواد خورنده شیمیایی و فشارهای مکانیکی از خود نشان می دهند. هدف این مقاله، بررسی دقیق ساختار، انواع، مشخصات فنی و ارائه راهنمای جامع برای خرید ورق گسکت نسوز متناسب با نیاز صنایع مختلف است.

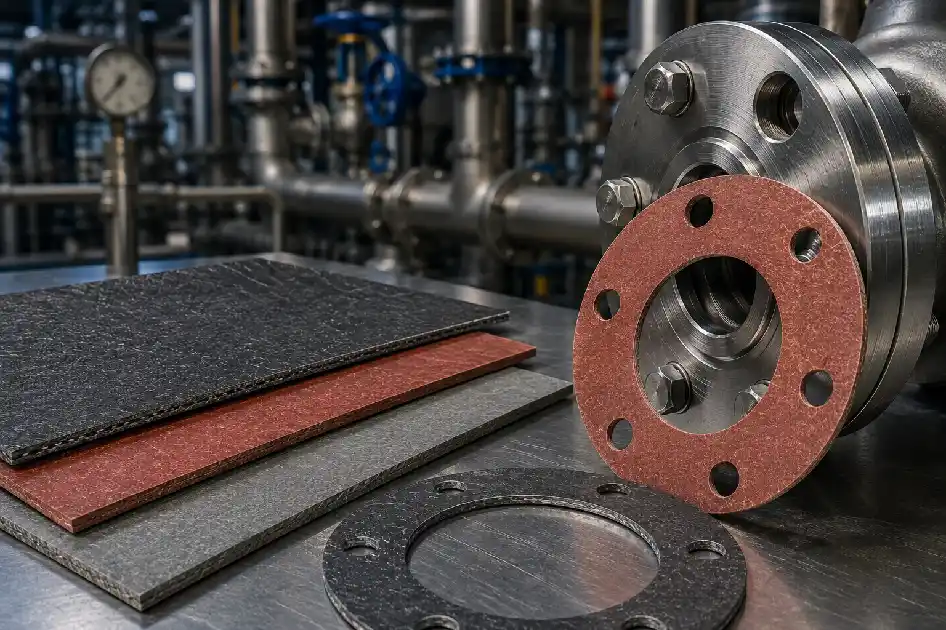

ورق گسکت نسوز چیست؟
ورق گسکت نسوز (Fireproof Gasket Sheet) ساختاری ورقه ای شکل دارد که از ترکیب الیاف نسوز، فیلرها و بایندرهای لاستیکی تحت فشار و دمای بالا تولید می شود. کارکرد اصلی این متریال، واسطه گری میان دو بخش فلزی متصل به هم (مانند دو فلنج) برای مسدود کردن مسیر خروج سیالات است. زمانی که اتصالات پیچ و مهره می شوند، ورق نسوز با خاصیت انعطاف پذیری و تراکم پذیری خود، تمامی ناهمواری های میکروسکوپی سطح فلز را پر کرده و اتصال را کاملا آب بند می کند. مقاومت حرارتی بالا و عدم دفرمگی تحت فشارهای دوره ای، مهم ترین تفاوت این متریال با لاستیک های معمولی است.
کاربر ورق گسکت نسوز
کاربرد ورق گسکت نسوز به عنوان یک متریال آب بندی استراتژیک در صنایع سنگین غیرقابل انکار است. برخی از حوزه های کلیدی استفاده از این محصول عبارتند از:
- صنایع نفت، گاز و پتروشیمی: عایق بندی فلنج های انتقال نفت خام، میعانات گازی و هیدروکربن های داغ.
- دیگ های بخار و بویلرها: استفاده به عنوان گسکت حرارتی در دریچه ها و فلنج های بخار با فشار بالا.
- نیروگاه های برق: آب بندی تجهیزات توربین، مسیرهای اگزوز داغ و لوله های کندانسور.
- صنعت فولاد و ذوب فلزات: آب بندی کوره ها، لوله های انتقال حرارت و اتصالات هیدرولیکی دمای بالا.
<< مشاهده قیمت لوله سیلندری >>
ویژگی و مزایا و محدودیت های ورق گسکت نسوز
مزایای کلیدی ورق گسکت نسوز
- تحمل حرارتی فوق العاده تا ۱۰۰۰ درجه سانتی گراد (در مدل های گرافیتی و سرامیکی خاص).
- مقاومت کششی و تراکمی بالا جهت جلوگیری از دفرمگی تحت گشتاور پیچ ها.
- مقاومت شیمیایی عالی در برابر سیالات اسیدی، قلیایی و حلال های نفتی.
- قابلیت پانچ و برش آسان به ابعاد و اشکال مختلف واشر صنعتی.
محدودیت ها
- شکنندگی بالای ورق های گرافیت خالص بدون لایه تقویتی فلزی در حین حمل و نقل.
- کاهش عملکرد آب بندی در صورت انتخاب ضخامت نامناسب یا سفت کردن غیر اصولی پیچ ها.
انواع ورق گسکت نسوز
شناخت متریال پایه در تولید گسکت نسوز، اولین قدم برای انتخاب محصول مناسب است. به طور کلی سه دسته اصلی از این ورق ها در صنایع کاربرد دارند:
<< ورق استیل >>

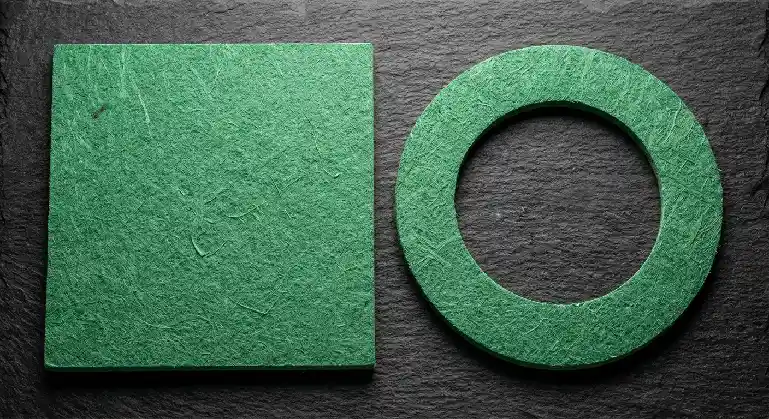

ورق گسکت نسوز بدون آزبست (Non-Asbestos)
با توجه به ممنوعیت های زیست محیطی و خطرات سرطان زای آزبست، ورق های بدون آزبست جایگزین نمونه های قدیمی شده اند. این ورق ها با ترکیب الیاف مصنوعی مانند آرامید (کوار)، فایبرگلاس و کربن به همراه لاستیک NBR یا SBR تولید می شوند. تحمل دمای کاری مداوم آن ها بین ۱۵۰ تا ۳۵۰ درجه سانتی گراد است و برای آب بندی عمومی آب، روغن و گازهای غیرخورنده استفاده می شوند.
ویژگی ورق گسکت نسوز بدون آزبست
ورق گسکت نسوز بدون آزبست (Non-Asbestos) به عنوان جایگزین ایمن و سازگار با محیط زیست برای ورق های آزبستی قدیمی شناخته می شود. این متریال فاقد الیاف سرطان زا بوده و به دلیل استفاده از بایندرهای لاستیکی باکیفیت مانند NBR، مقاومت فوق العاده ای در برابر نفوذ روغن ها، سوخت ها، گازها و حلال های نفتی دارد. پایداری ساختاری در شرایط دمایی متوسط و عدم ایجاد خوردگی در فلنج های فلزی از مشخصات بارز این ورق ها است.
این ورق نسوز به دلیل بهره گیری از الیاف آرامید (کوار)، فایبرگلاس و پرکننده های معدنی، مقاومت کششی بالا و تراکم پذیری بهینه ای دارد. ورق بدون آزبست در برابر گشتاور پیچ ها دفرمه نمی شود و با پر کردن ناهمواری های میکروسکوپی سطح اتصال، آب بندی طولانی مدتی را ایجاد می کند. این متریال قابلیت برش کاری و پانچ آسانی داشته و در برابر فرسودگی و پیرشدگی ناشی از تماس با آب داغ بسیار مقاوم است.
| ویژگی فیزیکی و عملکردی | تشریح عملکرد در واشرسازی |
|---|---|
| سازگاری زیستمحیطی | فاقد الیاف سمی و سرطانزا بوده و برای استفاده در صنایع غذایی، دارویی و محیطهای حساس مناسب است. |
| مقاومت شیمیایی بهینه | مقاومت بالایی در برابر هیدروکربنها، روغنهای صنعتی، گازها و بسیاری از مواد شیمیایی دارد. |
| انعطافپذیری و تراکم | بهخوبی با سطوح ناهموار فلنج منطبق میشود و با افزایش آببندی، از نشتی سیالات جلوگیری میکند. |
کاربرد ورق گسکت نسوز بدون آزبست
ورق گسکت نسوز بدون آزبست در خطوط لوله انتقال آب داغ، سیستم های تاسیساتی ساختمان، صنایع خودروسازی (برای واشر سرسیلندر و اتصالات اگزوز) و عایق بندی تجهیزات پتروشیمی سبک استفاده می شود. این ورق ها به دلیل ایمنی بالا، انتخاب اول صنایع دارویی، غذایی و آب و فاضلاب برای آب بندی اتصالات و فلنج های صنعتی در دماهای کاری متوسط هستند.
| صنعت هدف | قطعه یا تجهیز مورد استفاده | سیال عبوری تحت آببندی |
|---|---|---|
| آب و فاضلاب | فلنج اتصالات پمپ و لولهها | آب سرد، آب داغ و پسابهای صنعتی |
| صنایع خودروسازی | واشرها و پکینگهای موتور | روغن موتور، مایع خنککننده و سوخت |
| صنایع غذایی و دارویی | مخازن استریل و اتصالات پایپینگ | سیالات بهداشتی و بخار کمفشار |
مشخصات فنی ورق گسکت نسوز بدون آزبست
- محدوده تحمل دما: دمای کاری مداوم از ۱۵۰- تا ۲۵۰+ درجه سانتی گراد (دمای پیک لحظه ای تا ۳۵۰+ درجه سانتی گراد)
- تحمل فشار کاری: حداکثر فشار کاری تا ۱۰۰ بار (بسته به ضخامت و نوع تقویت کننده ورق)
- ضخامت های استاندارد: ۰.۵، ۱، ۱.۵، ۲، ۳ و ۵ میلی متر
- ابعاد رایج شیت ها: ۱۵۰۰ در ۱۵۰۰ میلی متر و ۱۵۰۰ در ۲۰۰۰ میلی متر
- متریال پایه: الیاف آرامید (کوار)، فایبرگلاس، کربن به همراه بایندر لاستیکی NBR یا SBR

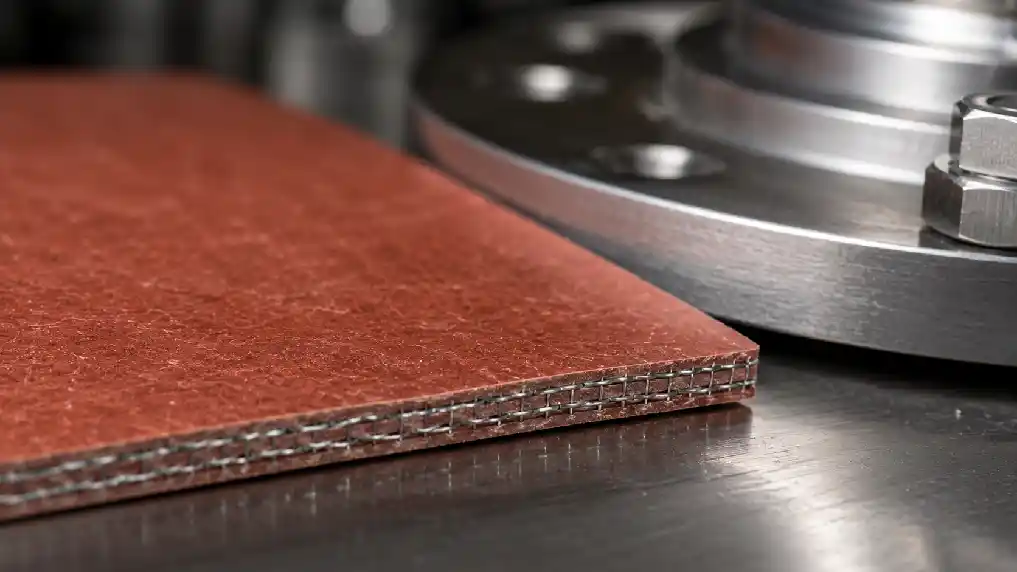

ورق کلینگریت نسوز (Klingerit)
کلینگریت معروف ترین برند و متریال در حوزه گسکت های صنعتی است. این ورق ها در دو مدل سیم دار (مسلح به سیم سیمی) و بدون سیم تولید می شوند. سیم های فلزی کار شده در داخل ورق کلینگریت، مقاومت مکانیکی و فشاری آن را به شدت افزایش می دهند. این نوع ورق نسوز پایداری حرارتی مناسبی تا ۵۵۰ درجه سانتی گراد دارد.
ویژگی ورق کلینگریت نسوز
ورق کلینگریت نسوز به عنوان یکی از مستحکم ترین ورق های نسوز پایه واشر سازی شناخته می شود که در دو مدل بدون سیم و مسلح به سیم (سیم دار) تولید می شود. در نمونه های سیم دار، وجود شبکه فلزی از جنس استیل یا برنج سبب می شود ورق مقاومت مکانیکی بی نظیری در برابر ضربات قوچ خط لوله، ارتعاشات مداوم و گشتاور بالای پیچ های فلنج پیدا کند. این ساختار مسلح مانع از گسیختگی، پارگی و باد کردن واشر تحت فشارهای ناگهانی سیستم می شود.
این ورق نسوز به دلیل بهره گیری از پودر آزبست یا الیاف جایگزین متراکم به همراه رزین های الاستومری، پایداری ابعادی فوق العاده ای در دماهای کاری بالا دارد. کلینگریت به مرور زمان و در اثر حرارت مداوم دچار خشکی مفرط یا ترک خوردگی نمی شود و خاصیت الاستیک خود را جهت حفظ آب بندی کامل اتصالات فلنج حفظ می کند. مقاومت بهینه این ورق در برابر نفوذ مواد نفتی، گازهای داغ و بخار آب، آن را به انتخاب اول صنایع مادر تبدیل کرده است.
| ویژگی فیزیکی و ساختاری | تشریح عملکرد در عایقبندی |
|---|---|
| تقویت مکانیکی با سیم | ورق بهوسیله سیمهای فلزی مسلح شده است تا تنشهای برشی و کششی بالا را تحمل کند و استحکام بیشتری داشته باشد. |
| پایداری ابعادی در حرارت | در دماهای بالا، فرم و ضخامت اولیه خود را حفظ میکند و از دفرمگی و نشتی جلوگیری میشود. |
| تراکمپذیری استاندارد | ناهمواریهای میکروسکوپی فلنجهای صنعتی را بهخوبی پر کرده و باعث آببندی مؤثر اتصالات میشود. |
کاربرد ورق کلینگریت نسوز
ورق کلینگریت نسوز کاربرد گسترده ای در سیستم های انتقال حرارت، دیگ های بخار آب اشباع و فوق اشباع، خطوط لوله صنایع پتروشیمی و عایق بندی اتصالات موتورهای درون سوز دارد. این متریال به عنوان واشر سرسیلندر، واشر فلنج های نفت و گاز و گسکت های مبدل های حرارتی که به طور هم زمان در معرض دما و فشار بالا قرار دارند، استفاده می شود.
| صنعت هدف | قطعه یا تجهیز مورد استفاده | سیال عبوری تحت کنترل |
|---|---|---|
| نفت، گاز و پتروشیمی | فلنج لولههای انتقال و مخازن | هیدروکربنهای داغ، گاز مایع و حلالها |
| صنایع نیروگاهی و بویلر | دریچهها و اتصالات دیگ بخار | بخار داغ پرفشار و آب سیستم کندانسور |
| صنایع فولاد و ذوب آهن | واشر اتصالات سیستمهای هیدرولیک | روغنهای هیدرولیک دمای بالا و روانکارها |
مشخصات فنی ورق کلینگریت نسوز
- محدوده تحمل دما: دمای کاری مداوم از ۲۰۰- تا ۵۵۰+ درجه سانتی گراد (در مدل های مسلح سیم دار)
- تحمل فشار کاری: حداکثر فشار کاری بین ۱۰۰ تا ۱۴۰ بار (بسته به ضخامت و لایه های سیمی)
- ضخامت های استاندارد: ۰.۵، ۱، ۱.۵، ۲، ۳، ۴ و ۵ میلی متر
- ابعاد رایج شیت ها: ۱۵۰۰ در ۱۵۰۰ میلی متر و ۱۵۰۰ در ۲۰۰۰ میلی متر
- تیپ های متداول ساخت: کلینگریت سیم دار (مسلح)، کلینگریت بدون سیم، کلینگریت گرافیتی (دارای پوشش پودر گرافیت)
<< مشاهده قیمت تسمه ترانس >>

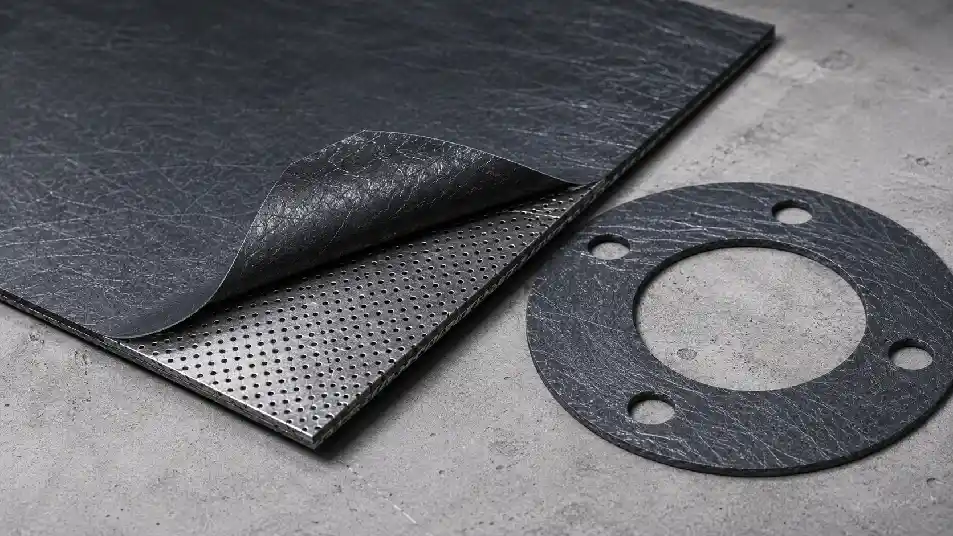

ورق گرافیتی نسوز (Pure Graphite)
ورق گرافیت خالص به دلیل ساختار لایه ای کربن، مقاومت حرارتی بی نظیری تا ۸۵۰ درجه سانتی گراد در محیط های غیر اکسید کننده دارد. این ورق ها معمولا با یک لایه استیل ضد زنگ (تنگستن یا ۳۱۶) تقویت می شوند تا در برابر فشارهای بالای سیستم های بخار داغ دوام بیاورند. گرافیت از نظر شیمیایی کاملا خنثی بوده و در برابر اسیدها و بازهای قوی پایدار است.
ویژگی ورق گرافیتی نسوز
ورق گرافیتی نسوز که از گرافیت خالص با درجه کریستالی بالا تولید می شود، مقاوم ترین متریال غیرفلزی در برابر حرارت های بسیار شدید است. این ورق نسوز به طور ذاتی از نظر شیمیایی خنثی بوده و در تماس با اسیدهای قوی، بازها، حلال های آلی و سیالات خورنده دچار فرسایش یا تجزیه نمی شود. پایداری حرارتی بی نظیر این محصول تا ۸۵۰ درجه سانتی گراد، آن را به مطمئن ترین گزینه برای عایق بندی و آب بندی در محیط های به شدت داغ و تهاجمی شیمیایی تبدیل کرده است.
این ورق نسوز به دلیل ساختار لایه ای کربن، از خاصیت روانکاری طبیعی و تراکم پذیری فوق العاده ای برخوردار است؛ به طوری که با کمترین گشتاور پیچ ها، تمام خلل و فرج سطح فلنج را پر کرده و آب بندی ۱۰۰ درصد ایجاد می کند. ورق های گرافیتی اغلب با یک لایه ورق استیل سوراخ دار (پانچ شده) یا صاف در مرکز تقویت می شوند تا مقاومت برشی و فشاری آن ها افزایش یابد. همچنین توانایی بالای این متریال در انتقال و توزیع یکنواخت حرارت، مانع از ایجاد تنش های حرارتی موضعی در اتصالات می شود.
| ویژگی عملکردی گرافیت | تشریح عملکرد در فرایند آببندی |
|---|---|
| مقاومت حرارتی پایدار | ساختار و عملکرد خود را تا دمای ۸۵۰ درجه سانتیگراد حفظ میکند و بدون دفرمگی یا افت کارایی، در شرایط دمایی بالا قابل استفاده است. |
| خنثی بودن شیمیایی | در برابر بسیاری از اسیدهای خورنده، بازها و هیدروکربنها واکنشپذیری بسیار کمی دارد و پایداری شیمیایی بالایی ارائه میدهد. |
| خاصیت خودروانکاری | به دلیل ضریب اصطکاک پایین، پس از کارکرد طولانی به فلنج نمیچسبد و فرایند تعویض و نگهداری واشر را آسانتر میکند. |
کاربرد ورق گرافیتی نسوز
ورق گرافیتی نسوز در سخت ترین شرایط عملیاتی صنایع مادر نظیر پالایشگاه های نفت، صنایع پتروشیمی، بویلرهای فوق داغ نیروگاهی و کوره های ذوب فلزات استفاده می شود. انعطاف پذیری و مقاومت دمایی بالا سبب شده تا این ورق به عنوان متریال اصلی برای ساخت واشرهای فلنج بخار با فشار بالا، مبدل های حرارتی دما بالا و واشرهای آب بندی پمپ ها و شیرآلات فرآیندی مورد استفاده قرار گیرد.
| صنعت هدف | قطعه یا تجهیز مورد استفاده | سیال عبوری تحت کنترل |
|---|---|---|
| پتروشیمی و پالایشگاهی | فلنج برجهای تقطیر و مبدلها | مواد شیمیایی خورنده و گازهای فرایندی داغ |
| نیروگاههای حرارتی | واشرهای سیستم بخار سوپرهیت | بخار فوقداغ پرفشار و سیالات کندانسشده |
| صنایع ذوب و متالورژی | عایقبندی کورهها و لولهکشی داغ | گازهای حاصل از احتراق کوره و فلزات مذاب |
مشخصات فنی ورق گرافیتی نسوز
- محدوده تحمل دما: دمای کاری مداوم از ۲۰۰- تا ۸۵۰+ درجه سانتی گراد (در محیط های غیر اکسید کننده تا بیش از ۱۰۰۰ درجه سانتی گراد)
- تحمل فشار کاری: حداکثر فشار کاری تا ۲۰۰ بار (در مدل های مسلح به ورق استیل پانچ شده)
- ضخامت های استاندارد: ۱، ۱.۵، ۲، ۳ و ۵ میلی متر
- ابعاد رایج شیت ها: ۱۰۰۰ در ۱۰۰۰ میلی متر و ۱۵۰۰ در ۱۵۰۰ میلی متر
- انواع تقویت کننده ها: گرافیت خالص (بدون لایه فلزی)، گرافیت مسلح با ورق استیل ۳۱۶ (تنگستن) یا استیل ۳۰۴ صاف و پانچ شده

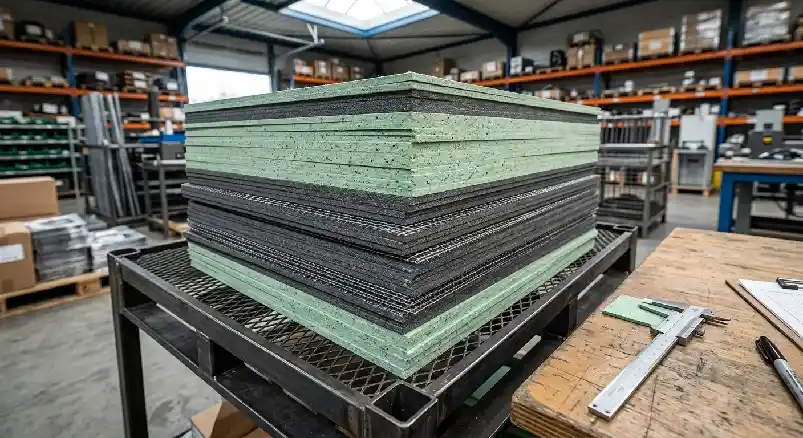

قیمت ورق گسکت نسوز
قیمت ورق گسکت نسوز به فاکتورهای متعددی از جمله جنس پایه (کلینگریت، گرافیت یا بدون آزبست)، ضخامت (از ۰.۵ تا ۵ میلی متر)، ابعاد شیت و مسلح بودن به سیم های فلزی بستگی دارد. نوسانات نرخ ارز و برند سازنده (مانند کلینگر یا برندهای آسیایی) نیز به طور مستقیم بر هزینه نهایی تاثیرگذارند؛ به طوری که ورق های گرافیت خالص تقویت شده با استیل به دلیل تکنولوژی ساخت بالا، قیمت بیشتری نسبت به ورق های بدون آزبست معمولی دارند.
خرید ورق گسکت نسوز
برای انتخاب صحیح و بهینه ورق نسوز، همواره فرمول مخفف STAMP را مد نظر قرار دهید:
- سایز و ضخامت (Size): ضخامت ورق گسکت باید تا حد امکان کم انتخاب شود (مثلا ۱.۵ یا ۲ میلی متر)؛ چرا که ورق های ضخیم تر تحت فشار تمایل بیشتری به خزیدگی و نشتی دارند.
- دما (Temperature): حداکثر دمای کاری سیستم نباید از حد مجاز دمای کاری مداوم ورق بیشتر باشد.
- کاربرد (Application): مشخص کنید فلنج از نوع تخت، برجسته یا زبانه و شیار است تا ابعاد واشر دقیق طراحی شود.
- سیال (Medium): خورنده بودن سیال عبوری (اسید، بخار، روغن، گاز یا بنزین) متریال گسکت را تعیین می کند (مثلا گرافیت برای مواد شیمیایی خورنده).
- فشار (Pressure): برای سیستم های فشار بالا، حتما از ورق های مسلح به سیم یا تقویت شده با ورق استیل استفاده کنید.
جمع بندی
ورق گسکت نسوز قطعه ای کوچک اما استراتژیک در صنایع سنگین است که وظیفه حفظ پایداری سیستم های انتقال سیال را بر عهده دارد. انتخاب اشتباه متریال یا ضخامت واشر نسوز می تواند منجر به فاجعه های زیست محیطی یا توقف تولید شود. با در نظر گرفتن فاکتورهایی نظیر دمای کاری، فشار خط لوله و نوع سیال، می توانید میان متریال های کلینگریت، گرافیت و بدون آزبست، بهترین گزینه را انتخاب کرده و از آب بندی طولانی مدت اتصالات خود اطمینان حاصل کنید.
ورق گسکت نسوز
ورق گسکت نسوز چیست؟
یک متریال صفحه ای نسوز و متراکم ساخته شده از الیاف صنعتی، رزین ها و پرکننده ها است که برای برش واشر و آب بندی اتصالات تحت دما و فشار بالا استفاده می شود.
تفاوت گسکت نسوز کلینگریت و گرافیتی چیست؟
کلینگریت مقاومت دمایی تا ۵۵۰ درجه داشته و انعطاف مکانیکی خوبی دارد، اما گرافیت خالص دماهای بالاتر تا ۸۵۰ درجه را تحمل کرده و مقاومت شیمیایی فوق العاده تری در برابر سیالات خورنده نشان می دهد.
آیا ورق گسکت بدون آزبست برای بخار مناسب است؟
بله، نمونه های باکیفیت ورق بدون آزبست که حاوی الیاف آرامید و لاستیک NBR مرغوب هستند، به خوبی می توانند بخار آب اشباع در دماهای متوسط (تا ۲۵۰ درجه) را آب بندی کنند.
چرا گسکت نسوز مسلح یا سیم دار بخریم؟
وجود سیم های فلزی در بافت داخلی ورق نسوز مانع از متلاشی شدن و دفرمگی گسکت در برابر ضربات قوچ، نوسانات شدید فشار و تنش های مکانیکی می شود.
ضخامت مناسب ورق گسکت برای فلنج چقدر است؟
به طور استاندارد ضخامت های ۱.۵ میلی متر و ۲ میلی متر بهترین کارایی را دارند. انتخاب ضخامت های بیشتر تنها در صورت وجود آسیب دیدگی یا ناهمواری شدید روی سطح فلنج توصیه می شود.
