کندانسور چیست؟ کاربرد و ویژگی همه انواع

کندانسور (Condenser) یا چگالنده یک مبدل حرارتی حیاتی در سیکل تبرید تراکمی است که وظیفه دفع حرارت جذب شده توسط مبرد به محیط بیرون را بر عهده دارد. این تجهیز با کاهش دمای گاز مبرد داغ خروجی از کمپرسور تا دمای اشباع، فرآیند میعان یا تغییر فاز مبرد از گاز به مایع را تحت فشار تقطیر ثابت انجام میدهد.

در مهندسی سیستمهای حرارتی و برودتی، مدیریت صحیح دفع حرارت عامل اصلی تعیین کننده راندمان کل سیستم است. کندانسور به عنوان یکی از چهار جزء اصلی سیکل تبرید تراکمی (در کنار کمپرسور، شیر انبساط و اواپراتور)، نقش خروجی حرارتی سیستم را ایفا میکند. هرگونه اختلال در فرآیند انتقال حرارت در کویل کندانسور، مستقیما موجب افزایش فشار تقطیر در سیکل تبرید، کاهش ظرفیت برودتی و در نهایت فشار مضاعف به کمپرسور میشود. در این مقاله به بررسی دقیق مبانی ترمودینامیکی، انواع طراحیها، چالشهای رسوب گذاری و روشهای نگهداری پیشگیرانه این تجهیز صنعتی میپردازیم.

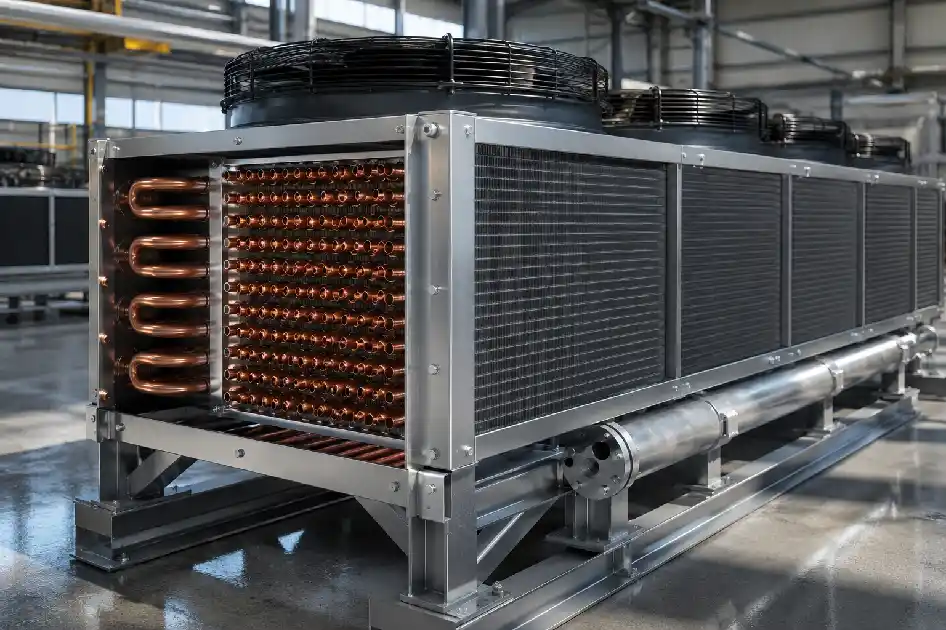

کندانسور چیست؟

کندانسور چگونه کار می کند؟ تحلیل رفتار ترمودینامیکی مبرد

فرآیند میعان در کندانسور شامل سه مرحله ترمودینامیکی اصلی است:

۱. فرآیند سوپرهیت زدایی (Desuperheating)

گاز مبرد با فشار و دمای بالا از کمپرسور وارد کویل کندانسور میشود. در ابتدای مسیر، مبرد گرمای محسوس خود را از دست میدهد تا دمای آن به دمای اشباع مبرد در فشار موجود برسد. در این مرحله هیچ تغییر فازی رخ نمیدهد و فقط دمای گاز کاهش مییابد.

۲. فرآیند تغییر فاز مبرد (Condensation)

پس از رسیدن به دمای اشباع، فرآیند میعان آغاز میشود. مبرد با از دست دادن گرمای نهان تبخیر در یک فشار تقطیر ثابت، تغییر فاز داده و از حالت گاز به مایع اشباع تبدیل میشود. بیشترین میزان انتقال حرارت در این بخش اتفاق میافتد.

۳. فرآیند مادون سرد شدن (Subcooling)

مایع اشباع در انتهای کویل کندانسور باز هم مقداری از دمای خود را از دست میدهد تا به دمایی پایینتر از دمای اشباع برسد. این فرآیند که مادون سرد شدن نام دارد، از تبخیر ناگهانی مبرد قبل از ورود به شیر انبساط جلوگیری میکند و بازدهی سیکل تبرید را به شدت افزایش میدهد.

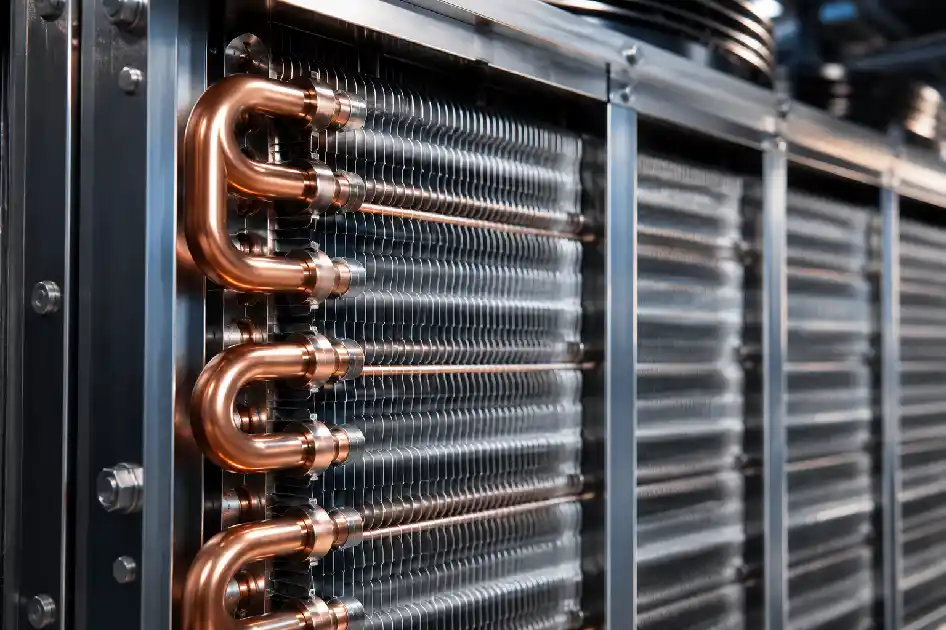

انواع کندانسور و تفاوت عملکردی آنها

کندانسورها بر اساس عامل خنک کننده و ساختار فیزیکی به سه دسته اصلی تقسیم میشوند:

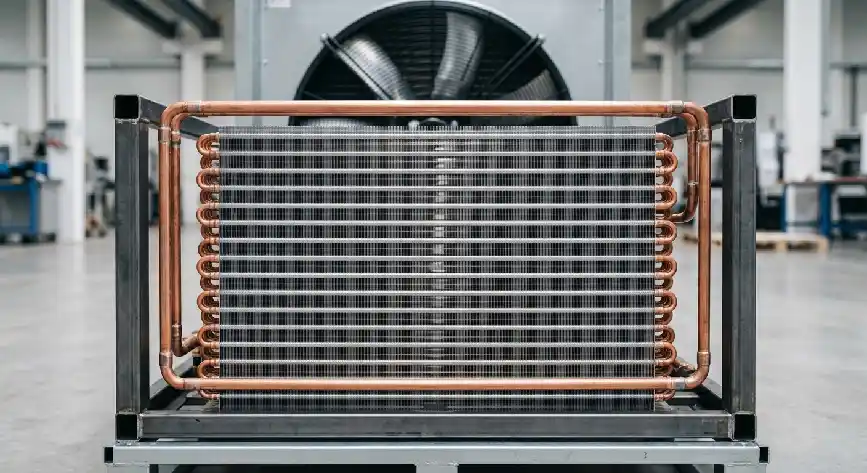

کندانسور هوایی (Air-Cooled)

در این مدل، جریان هوا (طبیعی یا اجباری به وسیله فن) از روی فینهای کویل عبور کرده و حرارت مبرد را جذب میکند. این سیستمها به دلیل عدم نیاز به آب، هزینه نگهداری پایینی دارند اما ضریب انتقال حرارت کندانسور در آنها نسبت به مدل آبی کمتر است. اثر دمای محیط بر تقطیر در این مدل بسیار محسوس است؛ به طوری که در تابستان با افزایش دمای محیط، راندمان افت میکند.

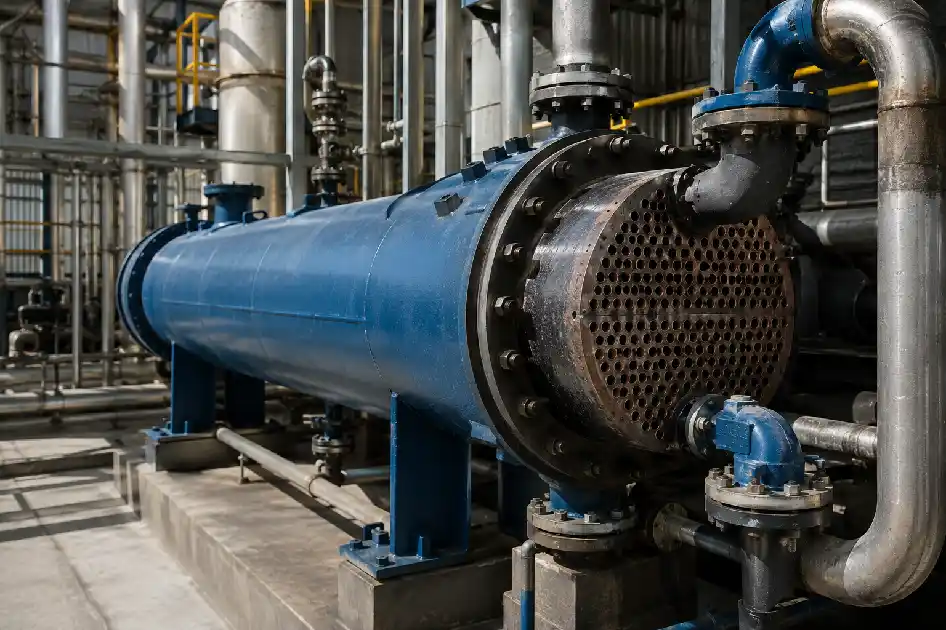

کندانسور آبی (Water-Cooled)

این مبدل حرارتی از آب برای خنک کاری استفاده میکند. آب خنک معمولا از برج خنک کننده تامین شده و درون لولههای کندانسور جریان مییابد. به دلیل بالا بودن ضریب انتقال حرارت آب نسبت به هوا، این کندانسورها ابعاد کوچکتری داشته و فشار تقطیر پایینتری را فراهم میکنند. چالش اصلی آنها رسوب گذاری لولهها و مصرف آب است.

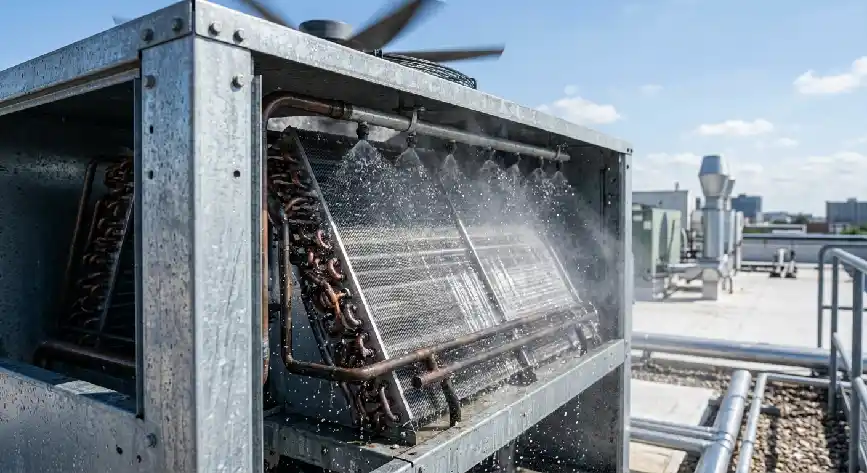

کندانسور تبخیری (Evaporative)

این تجهیز ترکیبی از کندانسور هوایی و برج خنک کننده است. مبرد از داخل کویل عبور میکند و آب روی لولهها اسپری میشود، همزمان جریان هوا نیز برقرار است. تبخیر قطرات آب روی سطح کویل باعث دفع حرارت با نرخ بسیار بالا میشود. این مدل بازدهی انرژی فوقالعادهای دارد اما نیاز به تصفیه مداوم آب جهت جلوگیری از خوردگی فینها دارد.

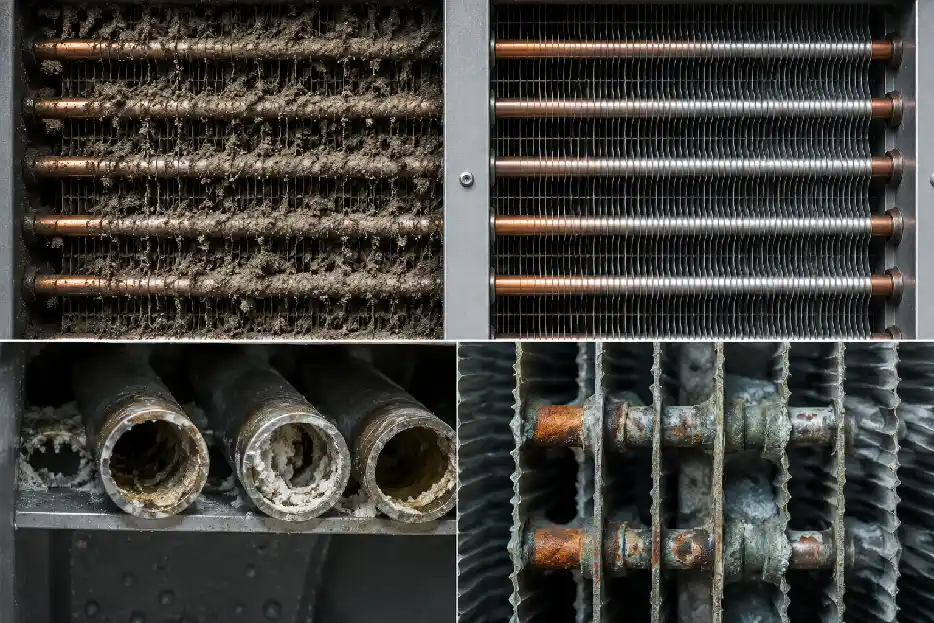

عوامل افت راندمان و چالشهای نگهداری کویل کندانسور

افت عملکرد کندانسور به مرور زمان اجتناب ناپذیر است. شناخت عوامل مخرب به پیشگیری از خرابیهای سنگین کمک میکند:

• رسوب گذاری و گرفتگی لوله های کندانسور: در مدلهای آبی، سختی آب موجب تشکیل لایههای رسوبی کربنات کلسیم روی سطوح داخلی میشود. این لایهها مانند عایق حرارتی عمل کرده و معادله انتقال حرارت در مبدل را مختل میکنند.
• تاثیر گرد و غبار بر عملکرد کویل: در کندانسورهای هوایی، نشستن گرد و غبار، چربی و ذرات معلق روی فینهای آلومینیومی مانع عبور جریان هوا شده و مقاومت حرارتی را به شدت افزایش میدهد.
• خوردگی فین های کندانسور: رطوبت ملایم همراه با آلایندههای محیطی در مناطق صنعتی یا ساحلی منجر به خوردگی گالوانیک در محل اتصال لولههای مسی و فینهای آلومینیومی میشود که رسانایی حرارتی را نابود میکند.

نکات کلیدی طراحی، محاسبات و خرید کندانسور

در طراحی و انتخاب کندانسور برای سیکل تبرید باید به موارد زیر توجه ویژه داشت:

1. محاسبات ترمودینامیکی کندانسور: ظرفیت دفع حرارت کندانسور همواره بیشتر از ظرفیت برودتی اواپراتور است، زیرا باید کار مکانیکی کمپرسور (حرارت اتلافی موتور) را نیز دفع کند. فرمول کلی به صورت Qc=Qe+WcQ_c = Q_e + W_cQc​=Qe​+Wc​ تعریف میشود.
2. بررسی متریال ساخت کویل ها: برای افزایش انتقال حرارت، ترکیب لوله مسی با فینهای آلومینیومی بهترین گزینه اقتصادی است. در محیطهای خورنده باید از کویلهای تمام مسی با پوششهای ضد خوردگی هیدروفیلیک استفاده کرد.
3. تلفات فشار در کندانسور: تحلیل جریان سیال در کویل باید به گونهای باشد که افت فشار مبرد در طول کویل از محدوده استاندارد فراتر نرود؛ کاهش بیش از حد فشار مبرد در کندانسور، کارکرد شیر انبساط را مختل میسازد.

جمع بندی

کندانسور قلب دفع حرارت در هر سیکل تبرید تراکمی است. انتخاب صحیح نوع کندانسور (هوایی، آبی یا تبخیری) بر اساس شرایط اقلیمی، در کنار اجرای دقیق برنامه نگهداری پیشگیرانه مانند شستشوی دورهای کویل و رسوب زدایی به موقع، تضمین کننده ثبات ظرفیت برودتی و افزایش طول عمر کمپرسور است. توجه به متریال لولهها و طراحی بهینه فینها میتواند هزینههای انرژی سیستمهای تهویه مطبوع و تبرید صنعتی را تا حد زیادی کاهش دهد.
