لوله فولادی چیست ؟ انواع و کاربردهای آن
- توضیحات
لولههای فولادی ستون فقرات بسیاری از صنایع و زیرساختها در سراسر جهان هستند. این عناصر حیاتی، که در نگاه اول شاید ساده به نظر برسند، نقشی بی‌بدیل در انتقال سیالات، گازها و حتی جامدات، محافظت از کابل‌ها و ساخت سازه‌های مقاوم ایفا می‌کنند. از دل شهرها گرفته تا عمق اقیانوس‌ها و ارتفاع آسمان‌خراش‌ها، لولههای فولادی با دوام، استحکام و انعطاف‌پذیری خود راه را برای پیشرفت و توسعه هموار کرده‌اند. در ادامه، به جزئیات این اجزای صنعتی مهم می‌پردازیم و از تعریف تا انواع و کاربردهای آنها را بررسی خواهیم کرد.

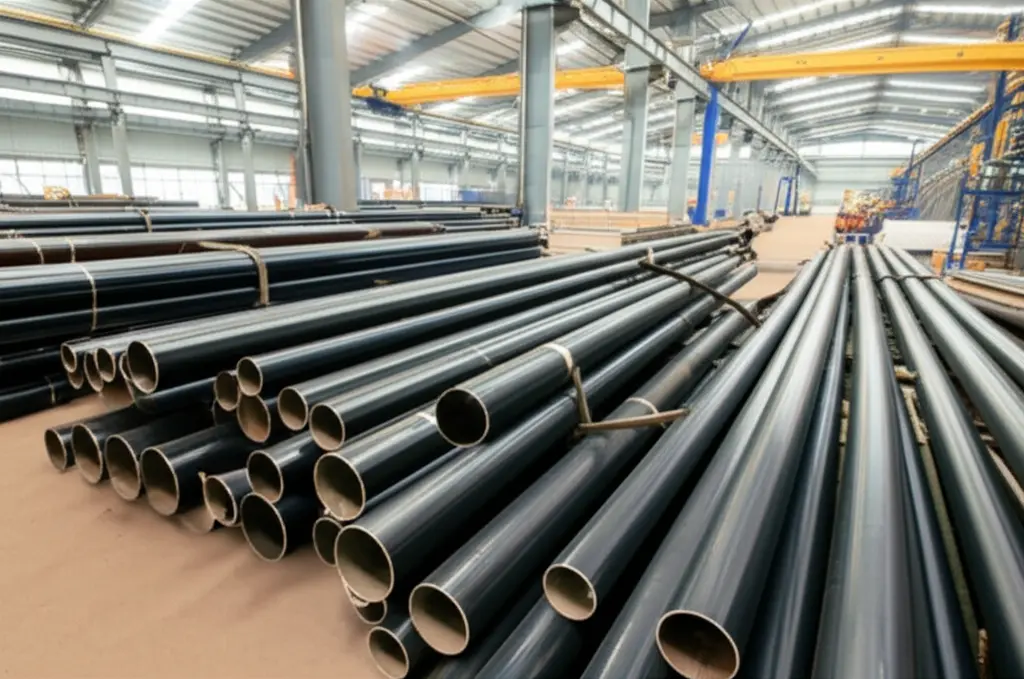

لوله فولادی چیست
لوله فولادی به استوانه‌ای توخالی و سر باز از جنس فولاد گفته می‌شود که معمولاً دارای مقطع دایره‌ای است. این لوله‌ها برای اهداف متعددی نظیر انتقال مایعات (آب، نفت، گاز)، گازها و حتی مواد جامد (مانند دانه‌های غلات یا پودرها) مورد استفاده قرار میگیرند. علاوه بر این، لولههای فولادی می‌توانند به عنوان پوششی برای محافظت از کابل‌ها یا به عنوان اجزای سازه‌ای در ساختمان‌ها و پلها نیز به کار روند. تنوع در ابعاد، ضخامت و مواد تشکیل‌دهنده آنها را برای کاربردهای بسیار گستردهای در صنایع مختلف از جمله نفت و گاز، پتروشیمی، ساختمان‌سازی، کشاورزی و حمل و نقل مناسب می‌سازد.
مزایا و معایب کلیدی لولههای فولادی
لولههای فولادی به دلیل ویژگی‌های منحصربه‌فردشان، انتخاب اول بسیاری از مهندسان و صنعتگران به شمار می‌آیند. اما مانند هر محصول دیگری، مزایا و معایب خاص خود را دارند که باید در انتخاب و کاربرد آنها مد نظر قرار گیرد.
مزایا و معایب لولههای فولادی
مزایا:
- مقاومت بالا:لولههای فولادی مقاومت فوق‌العاده‌ای در برابر فشار داخلی و خارجی، ضربه و ارتعاشات از خود نشان می‌دهند. این ویژگی آنها را برای انتقال مواد در شرایط سخت و پرفشار ایده‌آل می‌سازد.
- دوام و طول عمر:فولاد ذاتاً ماده‌ای بسیار مقاوم و با دوام است. با پوشش‌های مناسب (مانند گالوانیزه) یا آلیاژهای خاص (مانند استنلس استیل)، مقاومت آنها در برابر خوردگی نیز به شدت افزایش یافته و عمر مفید طولانی را تضمین می‌کند.
- استحکام کششی بالا:لولههای فولادی توانایی تحمل بارهای کششی زیادی را دارند که آنها را برای کاربردهای سازه‌ای مناسب می‌سازد.
- تنوع در ابعاد:این لوله‌ها در طیف وسیعی از قطرها و ضخامت‌ها تولید میشوند که امکان انتخاب دقیق برای هر کاربرد خاص را فراهم می‌کند.
- قابلیت بازیافت:فولاد یک ماده ۱۰۰٪ قابل بازیافت است که به کاهش اثرات زیست‌محیطی کمک می‌کند.
- ایمنی:به دلیل استحکام و دوام بالا، خطر شکستگی و نشت در سیستم‌های لوله‌کشی فولادی کمتر است که به ایمنی عملیات می‌افزاید.
معایب:
- هزینه:لولههای فولادی، به ویژه انواع تخصصی مانند مانیسمان یا استنلس استیل، می‌توانند گران‌تر از جایگزین‌های پلاستیکی یا کامپوزیتی باشند.
- وزن:فولاد ماده‌ای سنگین است که می‌تواند حمل و نقل، نصب و نگهداری را دشوارتر و پرهزینه‌تر کند.
- آسیب‌پذیری به خوردگی:در صورت عدم پوشش یا آلیاژ مناسب، فولاد معمولی مستعد زنگ‌زدگی و خوردگی است، به خصوص در محیط‌های مرطوب یا شیمیایی.
- پیچیدگی نصب:برش و جوشکاری لولههای فولادی نسبت به لولههای پلاستیکی نیازمند مهارت و تجهیزات بیشتری است.
انواع لوله فولادی
لولههای فولادی به دو دسته اصلی بدون درز (مانیسمان) و درزدار (جوش داده شده) تقسیم میشوند که هر یک انواع مختلفی دارند و برای کاربردهای خاصی طراحی شده‌اند.
در جدول زیر به مقایسه انواع رایج لولههای فولادی، مشخصات، ویژگی‌ها و کاربردهای آنها پرداخته شده است:
| نوع لوله | مشخصات فنی | ویژگی‌های کلیدی | کاربردها |
|---|---|---|---|
| لوله مانیسمان (بدون درز) | تولید از شمش فولادی، نورد گرم، بدون جوش | مقاومت بالا در برابر فشار و دما، یکپارچگی عالی | صنایع نفت و گاز، پتروشیمی، نیروگاهها، صنایع هسته‌ای |
| لوله درزدار (جوشی) | تولید از ورق فولادی، خم‌کاری و جوشکاری لبه‌ها (طولی یا اسپیرال) | اقتصادیتر، تنوع در ابعاد | مصارف عمومی، خطوط انتقال کم‌فشار، سازه‌های سبک |
| لوله اسپیرال | نوار فولادی گرم‌نورد شده، جوشکاری مارپیچ | مقاومت در برابر ترک، عدم محدودیت طول، مناسب قطرهای بزرگ | انتقال سیالات در فواصل طولانی، پروژه‌های آبی و فاضلاب |
| لوله گالوانیزه | پوشش روی (زینک) | مقاومت بالا در برابر خوردگی، دوام زیاد | سیستم‌های آبرسانی، محیط‌های مرطوب، گلخانه‌ها |
| لوله داربست | طول 3-6 متر، ضخامت 3.2mm، OD 48.3mm | پشتیبانی سازه‌ای موقت، بدون نیاز به تست هیدرواستاتیک | سازه‌های موقت ساختمانی، داربست‌بندی |
Seamless Steel Pipes (Mannesmann)
لولههای مانیسمان یا بدون درز، همان‌طور که از نامشان پیداست، بدون هیچ گونه جوش یا درز تولید میشوند. این لوله‌ها از طریق فرآیند نورد گرم شمش‌های فولادی به دست می‌آیند. عدم وجود درز جوش، مقاومت و یکپارچگی بسیار بالایی به آنها می‌بخشد که برای کاربردهای حساس و پرفشار ایده‌آل است. صنایعی مانند پتروشیمی، نیروگاه‌های هسته‌ای و کشتی‌سازی از جمله مصرف‌کنندگان اصلی این نوع لوله به شمار می‌روند. از زیرمجموعه‌های این دسته می‌توان به موارد زیر اشاره کرد:
- لوله گوشتدار (Heavy Wall Pipe):این لوله‌ها دارای دیواره‌های ضخیم‌تری هستند تا مقاومت بسیار بالاتری در برابر فشار و سایش ارائه دهند و در صنایع پتروشیمی، انتقال سیالات سنگین و سازه‌های نیازمند مقاومت زیاد به کار می‌روند.
- لوله آتشخوار (Fire Tube):این نوع لوله از آلیاژهای خاص و مقاوم در برابر حرارت و فشار بالا (تا 600 درجه سانتی‌گراد) ساخته می‌شود و در بویلرها و سیستم‌های دارای سیالات یا گازهای داغ کاربرد دارد.
Welded Steel Pipes
لولههای درزدار یا جوشی، از خم کردن ورقهای فولادی به شکل استوانه و سپس جوشکاری لبه‌های آنها تولید میشوند. این فرآیند تولید معمولاً اقتصادیتر است و برای طیف وسیعتری از کاربردهای عمومی مناسب است. برخی از انواع رایج لولههای درزدار عبارتند از:
- لوله اسپیرال (Spiral Pipe):این لوله‌ها از نوار فولادی گرم نورد شده که به صورت مارپیچ جوش داده می‌شود، ساخته میشوند. به دلیل عدم محدودیت در طول و مقاومت در برابر ترک، برای انتقال سیالات در فواصل طولانی و با قطرهای بزرگ مناسب‌اند.
- لوله گاز (Gas Pipe):مخصوص انتقال گاز طراحی شده‌اند و در دو نوع توکار (دفنی) و روکار (سطحی) موجود هستند.
- لوله گالوانیزه (Galvanized Pipe):این لوله‌ها با یک لایه روی (زینک) پوشانده شده‌اند تا مقاومت آنها در برابر خوردگی به طور قابل توجهی افزایش یابد. در سیستم‌های آبرسانی، محیط‌های مرطوب و گلخانه‌ها کاربرد فراوان دارند.
- لوله داربست (Scaffolding Pipe):این لوله‌ها به عنوان پشتیبانی سازه‌ای موقت در ساخت و ساز به کار می‌روند. معمولاً طولی بین 3 تا 6 متر، ضخامت دیواره 3.2 میلی‌متر و قطر خارجی 48.3 میلی‌متر دارند و نیازی به تست هیدرواستاتیک ندارند.
- لوله مبلی (Furniture Pipe):از ورقهای روغنی نازک با فرآیند نورد سرد تولید میشوند و به دلیل انعطاف‌پذیری و قابلیت جوشکاری بالا، در سازه‌های سبک، صنایع خودروسازی و دکوراسیون مورد استفاده قرار میگیرند.
Stainless Steel Pipes
لولههای استنلس استیل (فولاد ضد زنگ) به دلیل محتوای کروم بالا، مقاومت فوق‌العاده‌ای در برابر خوردگی، زنگ‌زدگی و اکسیداسیون از خود نشان می‌دهند. این ویژگی آنها را برای انتقال مواد خورنده، استفاده در صنایع غذایی، داروسازی و محیط‌هایی که به بهداشت بسیار بالا نیاز دارند، ایده‌آل می‌سازد. هرچند گران‌تر هستند، اما طول عمر و عدم نیاز به نگهداری مداوم این هزینه را جبران می‌کند.

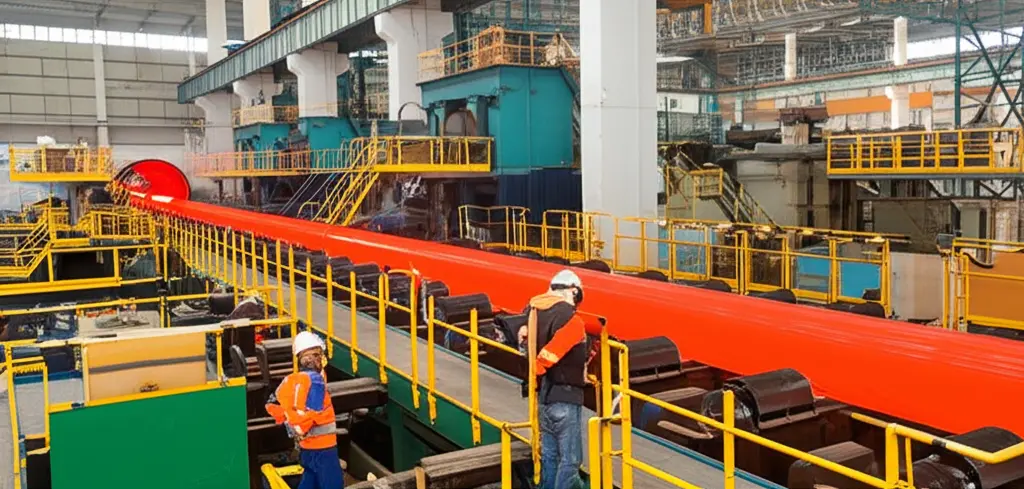

چگونه لولههای فولادی ساخته میشوند
فرآیند تولید لولههای فولادی بسته به نوع بدون درز یا درزدار بودن آنها متفاوت است:
- تولید لولههای بدون درز (مانیسمان):این فرآیند معمولاً با حرارت دادن شمش‌های فولادی جامد و سپس عبور دادن آنها از روی یک میله سوراخ‌کننده (ماندرل) آغاز می‌شود. در این مرحله، شمش از حالت جامد به یک لوله توخالی تبدیل می‌گردد. سپس با استفاده از فرآیندهای نورد گرم و کشش، به ابعاد و ضخامت دیواره مورد نظر می‌رسد. این روش به دلیل عدم وجود جوش، لوله‌هایی با استحکام و یکپارچگی بالا تولید می‌کند.
- تولید لولههای درزدار (جوشی):این فرآیند با برش ورقهای فولادی به نوارهای مناسب آغاز می‌شود. سپس این نوارها از طریق رول‌های شکل‌دهنده، به شکل استوانه‌ای در می‌آیند. در نهایت، لبه‌های ورق به روش‌های مختلفی مانند جوشکاری مقاومتی الکتریکی (ERW) یا جوشکاری قوس زیر پودری (SAW) به هم جوش داده میشوند تا لوله تشکیل شود. جوشکاری می‌تواند به صورت طولی یا مارپیچی باشد.

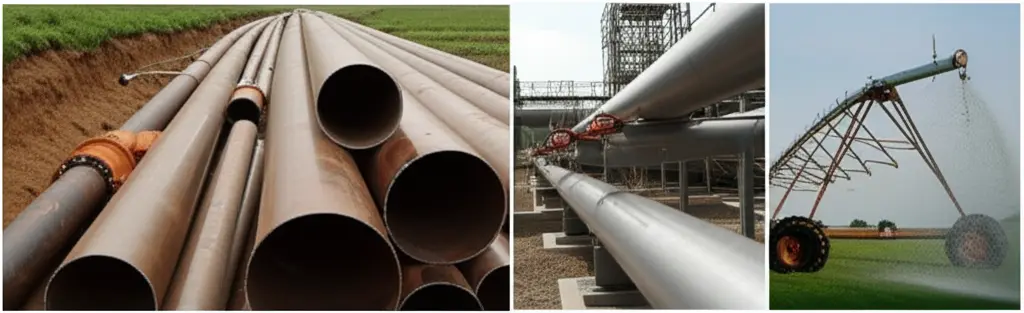

کاربردهای لوله فولادی
لولههای فولادی به دلیل تنوع و ویژگی‌های متمایزشان، کاربردهای بی‌شماری در صنایع و بخش‌های مختلف زندگی مدرن دارند:
- انتقال سیالات و گاز:این اصلیترین کاربرد لولههای فولادی است. برای انتقال نفت خام، گاز طبیعی، آب آشامیدنی، فاضلاب و محصولات پتروشیمی در مسافت‌های طولانی و در شبکه‌های شهری و صنعتی به کار می‌روند. لولههای API 5L، لولههای گاز و لولههای اسپیرال نمونه‌های بارز این کاربرد هستند.
- ساخت و ساز و زیرساخت:در صنعت ساختمان، لولههای فولادی در سازه‌های موقت مانند داربست، فونداسیون ساختمان‌ها، پل‌سازی و همچنین در دیواره چاه‌ها (لوله جدار چاه) برای جلوگیری از ریزش و تسهیل استخراج آب، نفت یا گاز مورد استفاده قرار میگیرند.
- صنایع و تولید:در صنایع خودروسازی، ساخت لوازم خانگی، تجهیزات پزشکی، نیروگاه‌های تولید برق و کارخانجات مختلف به عنوان اجزای ساختاری یا خطوط انتقال داخلی به کار می‌روند. لولههای مبلی و لولههای A106 (در پالایشگاه‌ها و نیروگاهها) از جمله این موارد هستند.
- کشاورزی و آبیاری:برای انتقال آب در سیستم‌های آبیاری تحت فشار و گلخانه‌ها، به ویژه لولههای گالوانیزه که مقاومت بالایی در برابر رطوبت دارند.
- کاربردهای ویژه:لولههای لنس (Lance Pipe) برای انتقال پودرهای مذاب و گازها (O2, Ar, N2) و تمیز کردن مخازن بزرگ، یا لولههای آتشخوار در بویلرها و مبدل‌های حرارتی.
مشخصات فنی و استانداردهای کلیدی
برای انتخاب و استفاده صحیح از لولههای فولادی، درک مشخصات فنی و استانداردهای مربوطه ضروری است:
ضخامت دیواره (Wall Thickness):فاصله بین قطر داخلی و خارجی لوله است و بر حسب میلی‌متر یا اینچ اندازه‌گیری می‌شود. این عامل حیاتی در تعیین مقاومت لوله در برابر فشار و نیروهای خارجی است و باید با دقت ارزیابی شود تا لوله بتواند به طور ایمن تنش‌ها و فشارهایی را که در طول عمر کاری خود در معرض آن قرار می‌گیرد تحمل کند.
به گفته pipe-pti.com، «فاصله بین قطر داخلی و خارجی لوله به عنوان ضخامت دیواره لوله گفته می‌شود. این یک عامل مهم در طراحی و ساخت سیستم‌های لوله‌کشی است و معمولاً بر حسب میلی‌متر یا اینچ اندازه‌گیری می‌شود. فشار داخلی سیال یا گاز منتقل شده، نیروهای خارجی وارد بر لوله، نوع مواد مورد استفاده برای ساخت لوله و دمای سیال یا گاز تنها تعدادی از متغیرهایی هستند که بر ضخامت دیواره لوله تأثیر می‌گذارند. برای تضمین اینکه لوله می‌تواند به طور ایمن تنش‌ها و فشارهایی را که در طول عمر کاری خود در معرض آن قرار می‌گیرد تحمل کند، ضخامت دیواره باید به دقت ارزیابی شود.»
قطر (Diameter):قطر لوله معمولاً به دو صورت قطر خارجی (OD) و قطر داخلی (ID) مشخص می‌شود. قطر اسمی لوله (NPS) نیز یک استاندارد رایج است که برای اشاره به اندازه لوله به کار می‌رود.
رده (Schedule):رده یا اسکیژول، عددی است که ضخامت دیواره لوله را برای یک قطر اسمی مشخص نشان می‌دهد. با افزایش رده، ضخامت دیواره لوله افزایش می‌یابد و در نتیجه مقاومت آن در برابر فشار بیشتر می‌شود.
طول (Length):لوله‌ها معمولاً در طول‌های استاندارد 6 یا 12 متری تولید میشوند، اما امکان تولید در طول‌های سفارشی نیز وجود دارد.
استانداردها:استانداردهای بین‌المللی مانند API 5L (مخصوص صنعت نفت و گاز، در سطوح PSL1 و PSL2)، ASTM (مانند A53، A106 برای کاربردهای مختلف صنعتی، A333 برای دماهای پایین، A134 و A135 برای لولههای جوشی با قطر بزرگ) نقش حیاتی در تضمین کیفیت، ایمنی و قابلیت تبادل‌پذیری لولههای فولادی دارند. این استانداردها، الزامات مربوط به ترکیب شیمیایی، خواص مکانیکی، ابعاد و روش‌های آزمایش را مشخص می‌کنند.
جدول وزن لولههای فولادی بر اساس قطر و ضخامت دیواره:
| قطر اسمی (اینچ) | قطر خارجی (میلی‌متر) | ضخامت دیواره (میلی‌متر) | وزن هر متر (کیلوگرم) |
|---|---|---|---|
| 1/2 | 21.3 | 1.0 | 0.51 |
| 1/2 | 21.3 | 2.0 | 0.98 |
| 1 | 33.7 | 2.0 | 1.58 |
| 1 | 33.7 | 3.0 | 2.30 |
| 2 | 60.3 | 3.0 | 4.20 |
| 2 | 60.3 | 4.0 | 5.50 |
| 4 | 114.3 | 4.0 | 10.90 |
| 4 | 114.3 | 6.0 | 16.20 |
| 8 | 219.1 | 5.0 | 26.65 |
| 8 | 219.1 | 8.0 | 42.00 |
جدول وزن اشتال برای لولههای فولادی:
| قطر خارجی (D, mm) | ضخامت دیواره (T, mm) | مساحت مقطع (A, cm²) | ممان اینرسی (I, cm⁴) | مدول مقطع (W, cm³) | شعاع ژیراسیون (i, cm) |
|---|---|---|---|---|---|
| 33.7 | 2.6 | 2.54 | 3.09 | 1.83 | 1.10 |
| 42.4 | 2.6 | 3.29 | 6.27 | 2.96 | 1.38 |
| 48.3 | 3.2 | 4.54 | 10.30 | 4.28 | 1.51 |
| 60.3 | 3.6 | 6.36 | 23.30 | 7.72 | 1.91 |
| 76.1 | 4.0 | 9.07 | 49.30 | 12.90 | 2.33 |
| 88.9 | 4.0 | 10.60 | 73.10 | 16.40 | 2.62 |
| 114.3 | 4.5 | 15.60 | 193.00 | 33.70 | 3.51 |
| 139.7 | 5.0 | 21.20 | 396.00 | 56.70 | 4.32 |
نتیجه‌گیری
لولههای فولادی، با تنوع بی‌نظیر در انواع، ابعاد و مشخصات فنی، جزئی جدایی‌ناپذیر از دنیای مدرن هستند. از انتقال حیاتی‌ترین منابع انرژی و آب گرفته تا پشتیبانی از سازه‌های بلند و پیچیده، این محصولات فولادی با استحکام، دوام و قابلیت اطمینان بالای خود، زیربنای توسعه و پایداری صنایع و جوامع را تشکیل می‌دهند. درک دقیق ویژگی‌ها و کاربردهای هر نوع لوله فولادی، امکان انتخابی بهینه و ایمن را برای هر پروژه فراهم می‌آورد و نقشی کلیدی در موفقیت و کارایی بلندمدت آن ایفا می‌کند.
سوالات متداول لوله فولادی
انواع اصلی لولههای فولادی و تفاوتهای آنها چیست؟
دو نوع اصلی لولههای فولادی عبارتند از: لولههای بدون درز (مانیسمان) و لولههای درزدار (جوشی). لولههای مانیسمان بدون هیچ گونه جوش تولید میشوند و به همین دلیل استحکام و یکپارچگی بالاتری دارند و برای کاربردهای پرفشار و حساس مناسبترند. لولههای درزدار از خم کردن و جوشکاری ورقهای فولادی ساخته میشوند، تولید آنها اقتصادیتر است و برای طیف وسیعتری از کاربردهای عمومی مورد استفاده قرار میگیرند.
کاربردهای اصلی لولههای فولادی در صنایع مدرن کدامند؟
لولههای فولادی کاربردهای بسیار گستردهای دارند. اصلیترین آنها شامل انتقال سیالات و گازها (نفت، گاز، آب، فاضلاب، پتروشیمی)، استفاده در ساخت و ساز و زیرساختها (داربست، فونداسیون، پلها، جدار چاه) و همچنین در صنایع تولیدی (خودروسازی، لوازم خانگی، تجهیزات پزشکی و نیروگاهها) است.
